简单双通道示波器VI控件的定位面板“POSITION”的创建

图1   数值旋钮的选择顺序

　　（1）水平时间分度旋钮“Time Base”的属性设置。在该旋钮上单击鼠标右键，从弹出的快捷菜单中选择“属性”，在弹出的“属性”对话框中，进行属性设置。

　　· 第1步：“外观”选项卡中，勾选“标题”的“可见”复选框，填入文本“Time Base”。修改并设 置“指针1”的属性，勾选“锁定在最小值和最大值之间”和“显示当前值提示框”复选框。

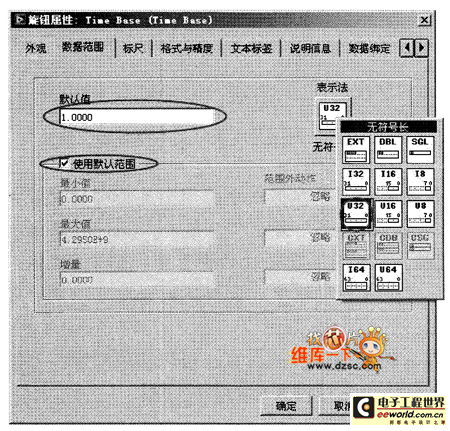

　　· 第2步：“数据范围”选项卡中，可以将默认值设置为1.0000，勾选“使用默认范围”复选框。设置 数表示法时，单击“表示法”按钮，从弹出的选项中，选择“无符号长整型”类型U32。如图2所示。

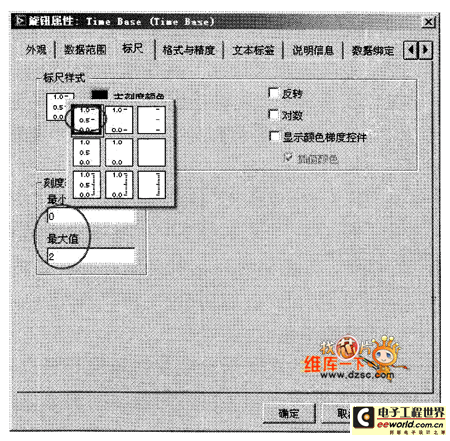

　　·第3步：“标尺”选项卡中，在“标尺样式”中选择第一种类型的标尺样式，将“刻

　　度范围”的最小值和最大值分别设定为0和2，如图3所示。


                                     图2 时间分度旋钮数据范围属性设置                                                                           图3 时间分度旋钮标尺属性设置

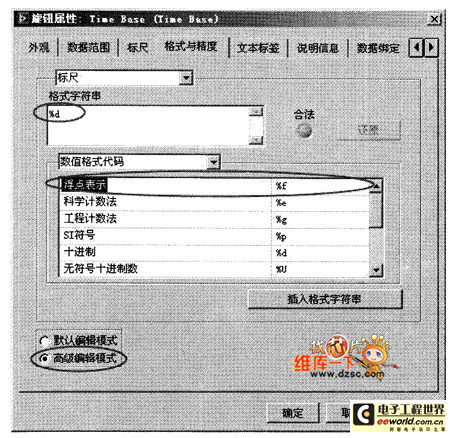

　　· 第4步：“格式与精度”选项卡中，选中“高级编辑模式”单选钮。在该选项卡上部的下拉列表中，选 择“标尺”，设置标尺的属性。在格式字符串文本框中输入格式化字符串“％d”，表示数值旋钮按照整 数形式来显示和表示。在该选项卡下部的下拉列表中，选择“数值格式代码”选项，并选中“浮点表示” 选项。如图4所示。[page]

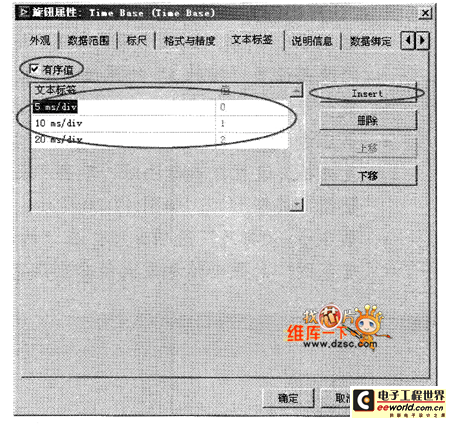

　　第5步：“文本标签”选项卡中，勾选“有序值”复选框。单击右边的“Insert”添加按钮，即添加旋钮 上的文本标签。在左侧的列表中，依次输入“5ms/div”、“10ms/div”和“20ms/div”，表示波形图水 平方向每分格所代表的时间大小。如图4所示

　　图4 时间分度旋钮格式与精度属性设置

　　（2）幅值分度旋钮“Volts/Div”的属性设置。

　　幅值分度旋钮和水平时间分度旋钮一样，都使用数值旋钮，具体的属性页面的设置方法也都相同。在该旋钮上单击鼠标右键，在弹出的快捷菜单中，选择“属性”。在弹出的属性对话框中对“属性”的各个选项卡进行设置。

　　· 第l步：“夕卜观”选项卡中，勾选“标题”的“可见”复选框并填入文本“Volts/Div”。其余设置与水平时间分度旋钮的“外观”属性设置相同。

　　· 第2步：“数据范围”选项卡的设置与水平分度旋钮的“数据范围”设置相同。

　　图5 时间分度旋钮文本标签属性设置

　　·第3步：“标尺”和“格式与精度”属性设置也可以参照水平时间分度旋钮的设置。

　　· 第4步：“文本标签”选项卡中，同样勾选“有序值”复选框。单击“Insert”添加按钮，在左侧的列表中出现需要添加的数值。在竖直幅度分度的设置中，可以依次输入“0.5V/div”、“1V/div”和“2V/div”。在程序设置过程中，调解不同分度可以显示不同的幅值。

　　通过以上的对水平分度旋钮属性和竖直幅值分度旋钮属性的设置，可以实现对示波器波形显示的水平方向和竖直方向显示的调节。图6为进行设置后的定位面板。

图6    设置完成后的定位面板
