简单双通道示波器VI控件的设计过程

　　图1  打开LabVIEW 8．2程序项目LabVlEWbooks lvproj

　　此时，单击“保存”按钮或从“文件”菜单选择“保存”后，输入名称“LabVIEW ch9”保存，如图2所示。图中左侧的文档列表中，显示了项目LabVlEWbooks．lvproj关系图，包括在该项目下的所有已经创建的LabVIEW的Ⅵ项目名称，以及依赖关系和程序生成规范；中间为创建的前程序框图，在前程序框图的标题中已经显示所保存的文件名；在运行界面右侧，同时显示出前面板的控件面板、工具面板和及时帮助对话框。

　　本章在创建简单双通道示波器的步骤中，首先进行简单双通道示波器运行界面的设计，然后，利用LabVIEW提供的Ⅵ控件进行程序编程部分的工作，和前面3章的创建过程有所不同。前面3章的设计创建过程首先通过程序框图的设计之后，再进行前面板的设计。这两种不同的创建过程对一般的LabVIEW控件的创建过程比较常用，各有其优缺点。

　　此外，在创建非常复杂的LabVIEW控件Ⅵ的过程中，这两种创建和设计过程需要根据成功能比较完善、界面比较美观的LabVIEW的Ⅵ。

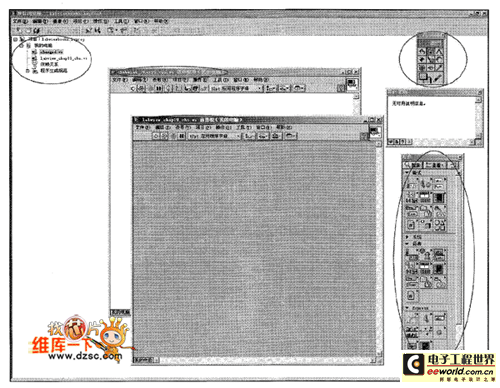

　　图2  创建Ⅵ并保存后的界面
