光标测量和自动测量的结果差别

一、看波形要眼光毒辣

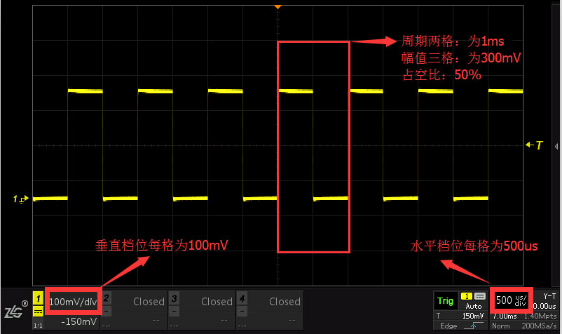

示波器的波形网格是一个很有用的参考，配合屏幕下方的时基和垂直档位，马上可以知道波形的具体参数。如下面这个波形，在开光标和测量项之前，老司机大眼一看，已见分晓。

二、不太用光标的原因



不太用光标的原因是因为光标测量不够准，而参数测量项测试足够精准。原因如下：



1、光标是基于屏幕分辨率进行计算

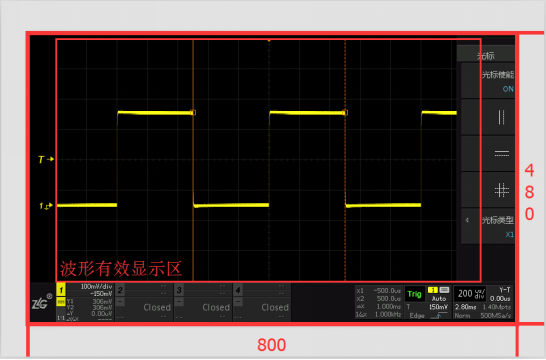

以ZDS2024Plus为例，屏幕的分辨率为800*480，考虑到底部的状态栏和侧边的UI菜单栏，实际的波形界面还小于800*480，但是光标的是由屏幕分辨率决定的，因此光标本身的步进会相对粗糙；

2、测量项是基于采样点进行计算

以上升时间测量为例，标准要求测量响应曲线从稳态值的10%上升到稳态值90%所需的时间，但是无论是10%还是90%，如果靠光标去测实在是很难测的准。但参数测量不同，它会直接从电压直接对应到采样点，确定时间起点和终点之后获得最准确的上升时间值。

三、为什么如此推荐测量项？



原因很简单：丰富而准确。



其实测量一般涉及四个方面：电压测量、时间测量、计数测量、积分测量。



电压方面：常规测试看峰峰值（Pk-Pk），幅值（Ampl），最值（Max和Min），过冲预冲（Over和Pre），再有就是平均值（Avg）和有效值（Rms），即使用到校准平均值（V-mean），也可以直接统计出来；

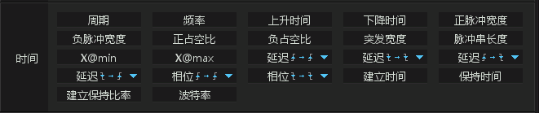

时间方面：核心一般是周期/频率（period/Freq），上升/下降时间，脉冲宽度，占空比这些，通道延迟我都可以直接测，更不需要开光标了。光标调来调去，反而麻烦。

计数方面：如果我需要知道屏幕上有多少个脉冲，或者是多少个边沿，并不需要着屏幕数，直接开就行了。

积分功能不再赘述，讲到这里，基本上常规需要测量的参数都可以直接通过参数测量直接测出来。



很多时候我们习惯光标，是因为早些年的示波器支持参数测量的种类比较少，很多时候迫于无奈只能用光标去卡，而现在对于绝大多数的参数测量，都可以开启测量项目进行测量，由于是基于原始采样点，所以更加精准。当然，也会存在参数测量不能覆盖的测量项目，那个时候还是要开启光标的。
