CMMB信号发生器性能测试原理

　　CMMB（China Mobile MultimediaBroadcasting）中国移动多媒体广播电视，是国内自主研发的第一套面向手机、笔记本电脑等多种移动终端的系统，利用S波段信号实现“天地”一体覆盖、全国漫游，支持25套电视和30套广播节目。在国家和政府的大力支持以及CMMB在北京奥运会上的出色表现，CMMB产业链得已到了充分的发展。

　　1 CMMB 信号发生器原理

　　在CMMB性能测试中，信号发生器是关键的测试设备。通过信号发生器可以很方便地产生不同条件配置下的CMMB信号，从而可以完成对被测设备的各项指标（如灵敏度）的测试工作。

　　下面是CMMB信号发生器的原理框图：

　　TS码流是定制好的码流播放文件，CMMB复用模块是将码流文件按CMMB复用协议编码后输出到CMMB调制模块。通过控制上变频模块可以调整输出信号的频点的。通常情况下，信号发生器启动时会以最大功率发射CMMB信号，通过控制上图的电子衰减器可以根据需要衰减信号来达到对信号功率的调整，从而输出不同频点和不同强度的CMMB信号。

　　加成性高斯白噪声（Additive White Gaussian Noise，AWGN） 模块产生混合了噪声的CMMB信号，可以适当的模拟真实环境的信号情况。AWGN模块为可选模块，用户可以根据实际测试需求选择是否需要配置。

　　2 CMMB信号发生器的基本功能

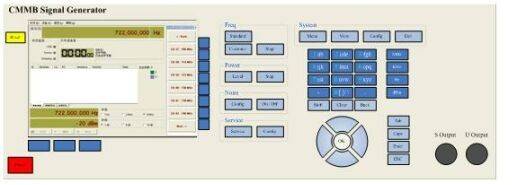

　　QF001 CMMB信号发生器，用户可以用它来进行CMMB接收机的开发及对CMMB接收机进行性能测试，他的基本功能是：

　　（1） 支持3种交织模式。

　　（2）支持1/2、3/4LDPC码率。

　　（3）支持软件本身中英文双语界面切换。

　　（4）支持BPSK、QPSK、16QAM的调制方式。

　　（5）支持码流文件的导入、播放及停止功能。

　　（6）支持对当前信号频点和功率强度的跟踪和显示。

　　（7）支持对当前码流的各子业务状态的跟踪和统计功能。

　　（8）支持-110dBm至5dBm之间的功率可调，最小步进可为0.5dB。

　　（9）支持对当前仪表状态的实时监控，并用告警灯显示其状态。

　　（10）支持（240，240）、（240，224）、（240，192）、（240， 176）4种RS编码模式。

　　（11） 支持对码流文件的编辑功能，包括对调制方式、交织模式、RS编码模式、LDPC码率的编辑。

　　（12）支持470MHz至860MHz之间的频率可调，最小步进可为1Hz，并支持对标准频点和自定义频点的配置。

　　（13）支持外部命令的控制，通过按照预定好的通信协议，可以由外部软件通过USB连接线控制该仪表。

　　（14）支持自动化测试，可以实现在配置好的频率及功率范围之内以某个时间段为步长自动调整信号发射的功率和频率。

　　（15）支持手机、PDA、MP3、MP4、数码相机、笔记本电脑以及在汽车、火车、轮船、飞机上的小型接收终端，接收视频、音频、数据等多媒体业务。

　　（16）支持中央和地方相结合的运营体系，具备加密授权控制管理体系，支持统一标准和统一运营，支持用户全国漫游。

　　（17）提供数字广播电视节目、综合信息和紧急广播服务，实现卫星传输与地面网络相结合的无缝协同覆盖，支持公共服务。

　　3 CMMB接收机性能测试

　　下图是一个用QF001进行接收机性能测试的原理图：

　　码流播放文件经过QF001 CMMB信号发生器按指定的频率和功率输出，经功分器后输入到频谱分析仪和被测的CMMB接收机。根据这个测试原理图可以对CMMB接收机进行接收灵敏度，载噪比门限等多种性能的测量。
