雷达脉冲参数统计分析--射频信号测量连载（五）

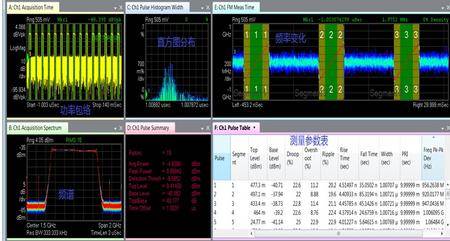

更严格的雷达测试不会仅仅只测脉冲和调制带宽等基本参数。比如由于器件的带宽不够或者频响特性不理想，可能会造成Chirp脉冲内部各种频率成分的功率变化，从而形成脉冲功率包络上的跌落（Droop）和波动（Ripple）现象。因此，严格的雷达性能指标测试还需要对脉冲的峰值功率、平均功率、峰均比、Droop、Ripple、频率变化范围、线性度等参数以及多个脉冲间的频率、相位变化进行测量，或者要分析参数随时间的变化曲线和直方图分布等。这些更复杂的测试可以借助于89601B软件里的BHQ雷达脉冲测量选件实现。这个测试软件也支持示波器的分段存储模式，可以一次捕获到多个连续脉冲后再做统计分析，下图是一个实际测试的例子。

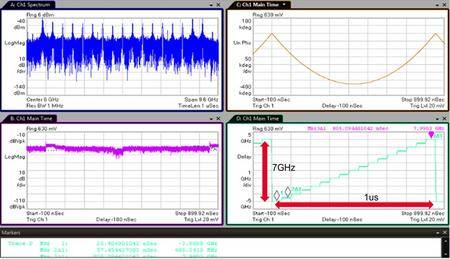

除了雷达脉冲分析以外，借助于示波器自身的抖动分析软件或者矢量信号分析软件，还可以对超宽带的调频信号进行分析。下图是对一段在7GHz的带宽范围内进行调频的信号的频谱、时域以及跳频图案的分析结果。
