雷达脉冲信号分析--射频信号测量连载（四）

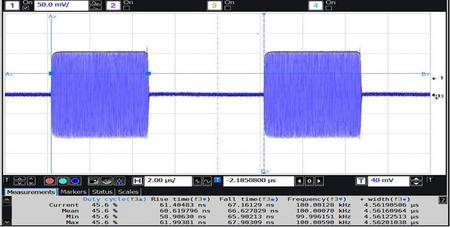

当用宽带示波器已经把射频脉冲捕获下来以后，就可以借助于示波器里内置的数学函数编辑一个数学的检波器。如下图所示，黑色曲线是从原始信号里用数学检波器检出的包络信号。包络波形得到后，借助于示波器本身的参数测量功能，就可以进行一些基本的脉冲参数测试。

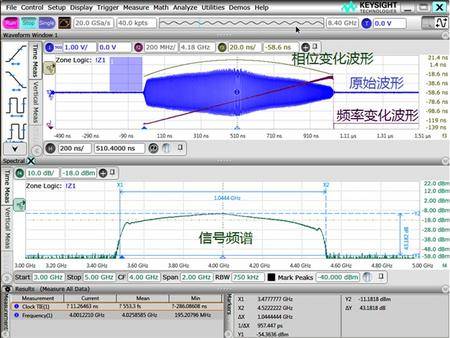

更进一步地，我们还可以借助于示波器的FFT功能得到信号的频谱分布，借助示波器的抖动（Jitter）分析软件得到脉冲内部信号频率或相位随时间的变化波形，并把这些结果显示在一起。下图显示的是一个Chirp雷达脉冲的时域波形、频率/相位变化波形以及频谱的结果，通过这些波形的综合显示和分析，可以直观地看到雷达信号的变化特性，并进行简单的参数测量。


在雷达等脉冲信号的测试中，是否能够捕获到足够多的连续脉冲以进行统计分析也是非常重要的。如果要连续捕获上千甚至上万个雷达脉冲，可能需要非常长时间的数据记录能力。比如某搜索雷达的脉冲的重复周期是5ms，如果要捕获1000个连续的脉冲需要记录5s时间的数据。如果使用的示波器的采样率是80G/s，记录5s时间需要的内存深度=80G/s*50s=400G样点，这几乎是不可能实现的。
为了解决这个问题，现代的高带宽示波器里都支持分段存储模式。所谓分段存储模式（Segmented Memory Mode），是指把示波器里连续的内存空间分成很多段，每次触发到来时只进行一段很短时间的采集，直到记录到足够的段数。很多雷达脉冲的宽度很窄，在做雷达的发射机性能测试时，如果感兴趣的只是有脉冲发射时很短一段时间内的信号，使用分段存储就可以更有效利用示波器的内存。

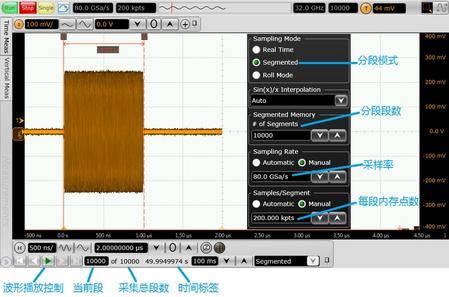

在下图中的例子里，被测脉冲的宽度是1us，重复周期是5ms。我们在示波器里使用分段存储模式，设置采样率为80G/s，每段分配200k点的内存，并设置做10000段的连续记录。这样每段可以记录的时间长度=200k/80G=2.5us，总共使用的示波器的内存深度=200k点*10000段=2G点，实现的记录时间=5ms*10000=50s。也就是说，通过分段存储模式实现了连续50s内共10000个雷达脉冲的连续记录。
