鼎阳示波器在测试电源纹波上的应用

　　1 测量方法

　　测量纹波首先必须知道正确的测量方法，很多工程师拿数字示波器测量出来几百mV的纹波值，和参数规格一比，完全差了几十的倍数这个肯定是测量方式不正确造成。下面以鼎阳公司的SDS1000为例，进行常规测量所采用的正确操作步骤：

　　1、 打开SDS1000的带宽限制功能，限制示波器带宽为20MHz，或者是打开数字滤波选择低通滤波功能，调节低通滤波的限制带宽值，打到20MHz以下，具体效果可以从波形上反馈出来。目的是避免数字电路的高频噪声影响纹波测量，尽量保证测量的准确性;

　　2、 设置耦合方式为交流耦合，避免因为直流信号过大示波器显示不出纹波信号，方便测量(以更小档位来仔细观测纹波，不关心直流电平);

　　3、 保证探头接地尽量短(测量纹波动辄上百mV的主要原因就是接地线太长)，可以拆除探头的接地线和外壳，露出探头地壳，将接地线缠绕在探头地壳上，这一可以有效的保证接地线长度小于1cm;(这是重点，本来纹波就为小信号，接地线过长产生的电感效应会对测量产生较大的噪声干扰)

　　4、 示波器地悬空，只通过探头地与测试信号的参考点共地，不要通过其他方式与测试设备共地(这样很可能会给纹波测量引入很大的地噪声)。例如：当示波器和其他仪器共插线板时，其他仪器的开关可能通过接地线给测试带来噪声干扰。

　　下图为接地线长度对一个方波信号产生的影响：　　



　　2 对仪器的要求

• 示波器参数要求：

　　支持带宽限制或数字滤波功能：一般示波器都支持20MHz带宽限制，也有更为高级的数字滤波功能，如：SDS1000系列。

• 探头要求：

　　为了使接地线尽量短，可以为探头配置测试短针，或者自制短接地线：去除探头接地线套，用金属丝自行绕制接地短线，推荐五类线中铜丝，强度适中。也可以用焊锡丝、铝丝等。

　　选择1X无衰减档位，一般无源探头在1X档位时，其带宽限制在6MHz/10MHz带宽，如此在前端可有效滤除高频噪声的干扰，减小纹波测量影响。如选用10X档位，不但无滤波作用，而且对纹波信号衰减严重，会增加观察难度。

　　3 实际测试一个纹波图形：

　　测量一个电源纹波，首先用长的接地线测试纹波：　　

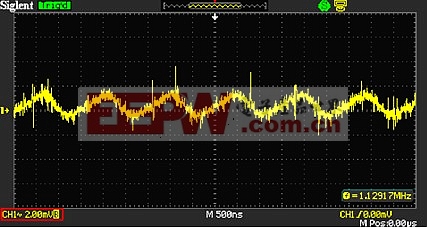

图 3.1 电源0.18V输出，纹波如上图(2mv/div档位SIGLENT自动打开带宽限制，方便纹波测量)

　　同上直接将探头地金属壳与地相连测试纹波：　　

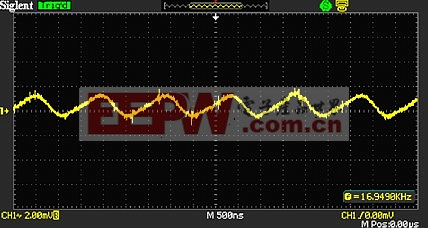

图 3.2 尽量缩小地线长度，明显信号质量好很多
