示波器怎么连接电脑_示波器与计算机连接方法

示波器是一种常用的电子测量仪器，主要针对于各种电信号的检测，被广泛的应用于工业、医学、军事、科研等领域中都有一定的应用。本文首先介绍了示波器怎么连接电脑_示波器与计算机连接方法，其次阐述了示波器与电脑连接数据传输的方法，最后例举了计算机如何对示波器进行远程控制，具体的跟随小编一起来了解一下。

1、把示波器用RS232电缆线和电脑连接

2、打开示波器和电脑的电源

注意：TekVisaResource设置管理器在Windows操作系统启动时将自动检测已经连接好的设备（串口，GPIB口，或以太网口）

3、连接 P2200 探头到TDS1000或TDS2000前面板上的探头校正信号，保证地线要到接地端。

4、按前面板中的 Autoset 键显示稳定的波形

用新的OpenChoice 软件工具建立三种连接：

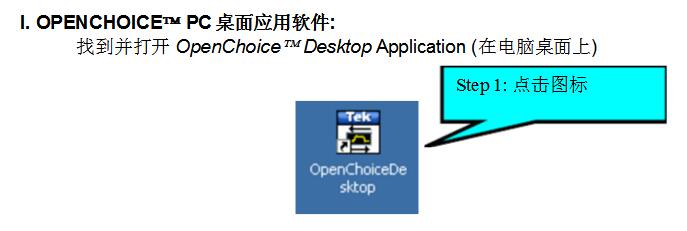

1、OpenChoice PC 桌面应用

2、TekW 工具条添加

3、TekWL 工具条添加

注意：通过RS-232口一次只能建立其中1种连接，不能同时使用2种以上的连接。

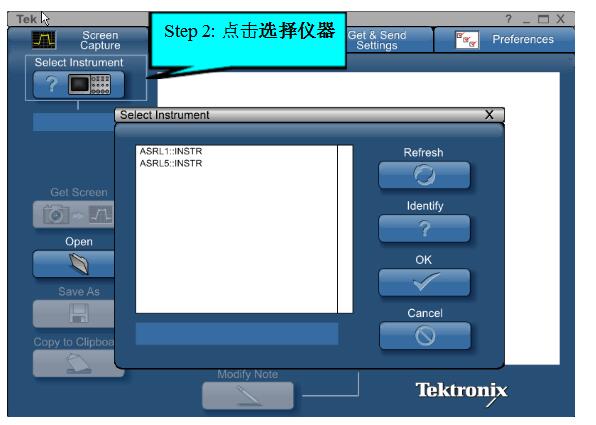

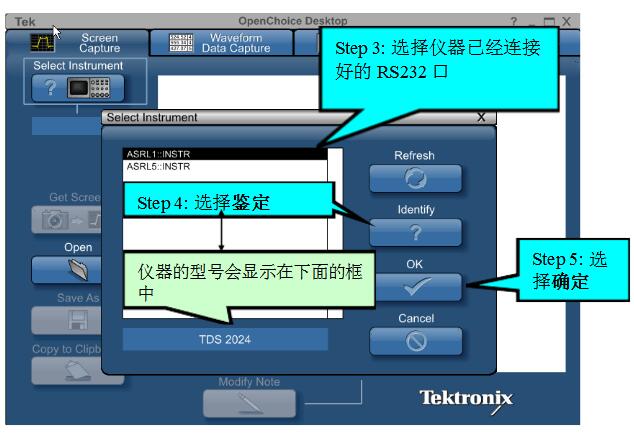

进行完上述操作后你就成功的通过OpenChoice PC Desktop applicaTIon识别到你连接好的仪器了

请在进行下面步骤前关闭OpenChoice PC Desktop ApplicaTIon 。

二、TekW 工具条添加

在打开 Microsoft Word前让我们先运行一个简单的 Toolbar preferences 程序来使得我们在每次打开Microsoft Word 或 Excel 时能显示添加的 TekW 和TekXL 工具条。

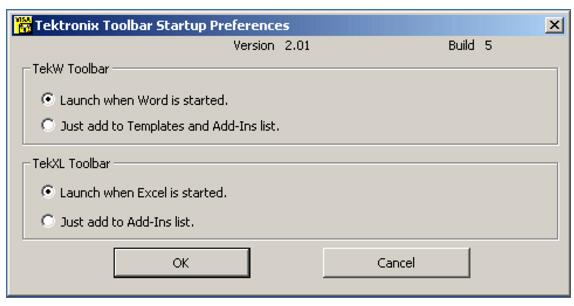

1、点击电脑桌面上的Tektronix Toolbar Start Preferences 图标。

2、请选择Launch when Word and Excel are started.注意：在进行此操作时请关闭Microsoft Excel和Microsoft Word 。

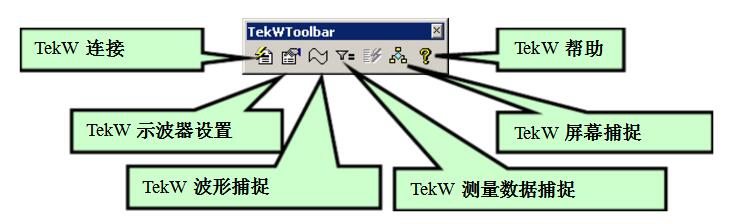

3、打开Microsoft Word并请找到TekW工具条

4、点击TekW connecTIon

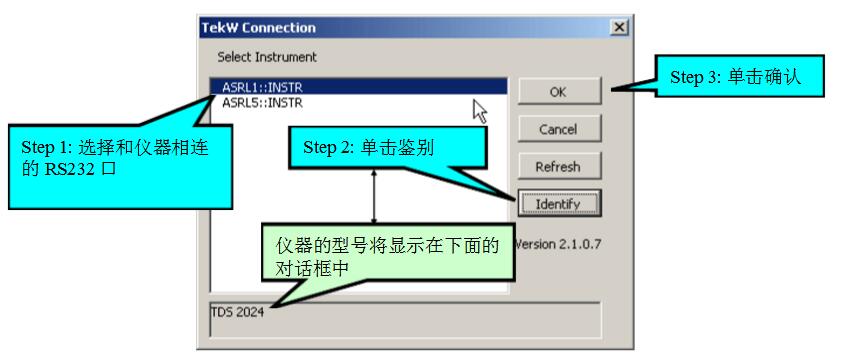

5、通过以下步骤鉴别仪器的型号：

6、在成功鉴别仪器的型号后单击确认工具条将会被击活

7、恭喜！你已经成功用TekW toolbar识别到你的仪器

8、请关闭Microsoft Word.

三、TekXL工具条添加：

1、打开Microsoft Excel

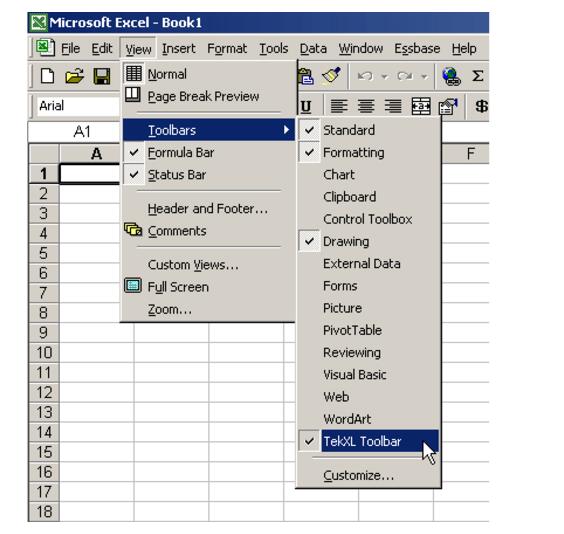

2、如果TekXL toolbar没被击活请点击View 》 Toolbars 》选择TekXLTool bar

3、TekXL工具条会显示在Microsoft Excel工作簿中

4、点击TekW connecTIon

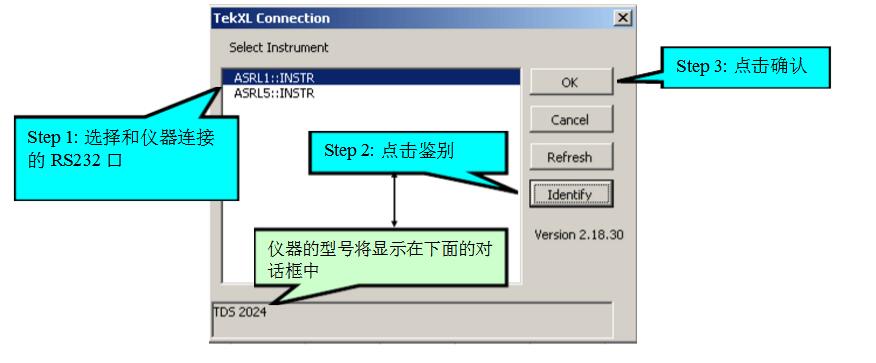

5、通过以下步骤鉴别仪器的型号：

6、在成功鉴别仪器的型号后单击确认工具条将会被击活

7、恭喜！你已经成功用TekW toolbar识别到你的仪器

8、请关闭Microsoft Word.

1、将USB线正确连接于示波器和电脑之间。

2、安装好操作软件。软件可直接从光盘拷贝或OWON网站下载。

3、示波器选择“显示à通信à矢量”后就可直接与电脑进行通信。如果选择“显示à通信à位图”那么保存文件的后缀应选择.BMP格式。

4、设置选择通讯串口与电脑通讯串口一致，如 COM1;比特率 115200 ，数据位 8 ，奇偶校验位无，停止位 1 ，数据流控制为无。如果使用的是USB线，则不需另行设置

5、点击获取数据的图标，选择存储位置，点击开始，最后数据开始传输。

下面就来谈谈计算机控制示波器的步骤和方法，并利用实例进行分析和讲解。

1、系统硬件构架

图1 系统硬件构架图

计算机通过GPIB或 LAN（网口）与示波器建立连接来控制示波器，其系统的硬件构架图见图1。

2、系统软件构架

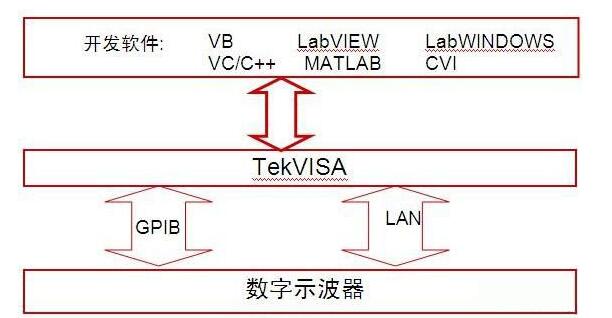

图2 系统软件构架图

图2是计算机控制示波器的系统软件构架图，整个软件开发以及软件开发后的运行环境都在Windows操作系统平台上。编写的应用程序通过TekVISA来控制示波器。

3、计算机控制示波器步骤实例（以LAN口控制为例，开发软件：labview）

下面针对计算机如何编程控制示波器的步骤进行详细的说明。

3.1、开发软件的选取

市场上最流行的分析和开发软件很多，有VC/VC++、VB/VBA、Matlab、Labview、LabWindow CVI等开发软件，根据个人的爱好和对某个软件的熟悉程度来选用。

3.2、安装驱动程序

TekVISA 是Tektronix 公司开发的VISA 库，可以去泰克的网站上免费下载。如果是其他公司的示波器，也可以使用TekVISA 软件。TekVISA 运行后，会自动寻找网络上连接的LAN 和GPIB接口设备，同时显示在提示框中，见图3，根据不同的IP 地址，可以区别不同的仪器设备。

图3 TekVISA 自动寻找仪器界面

3.3、控制接口的选取

计算机与示波器建立连接的接口有很多，主要有GPIB、 LAN、 USB等接口。

a..LAN ［TCPIP：：192.168.0.188：：INSTR］

b. GPIB ［GPIB0：：1：：INSTR］

c. USB ［USB：：0X1234：：125：：A22-5：：INSTR］（DPO4K/3K/AFG3K）

3.4、示波器和PC的基本设置（以LAN口为例）

a.设置示波器的IP地址，例如： 192.168.0.168

b.设置PC的IP地址，例如： 192.168.0.188

c.关闭示波器和PC的Windows和杀毒软件的防火墙

3.5、启动TekVISA并进行相关设置

a、把示波器的通信接口改为LAN，下图4

图4 示波器的通信接口改为LAN

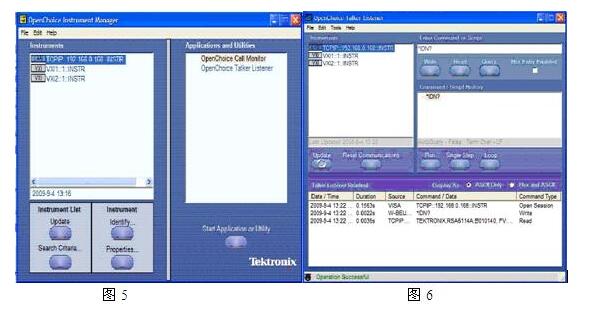

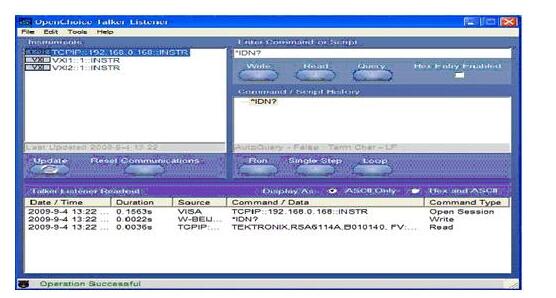

b、打开PC上的TekVISA Instrument Manager，见图5和图6，查看PC和示波器是否建立了连接和是否找到了示波器。

3.6、启动LABVIEW开始编写控制程序

a、启动labview，并打开labview的Front Panel，编写相关的软件操作界面。

b、打开labview的Block Diagram编程界面进行编写控制示波器的程序。

c、创建对象，见图8

图8

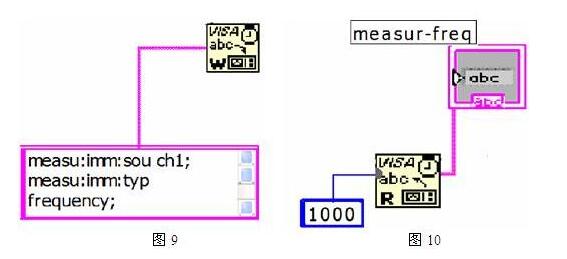

d、设置示波器参数，根据实际测量需求以及后续数据处理的要求，设置示波器采集模式、示波器的通道、垂直分辨率、采样率、触发类型、记录长度等参数，以及相应测量参数。图9是设置示波器自动测量频率，图10自动读取示波器的测量数值。

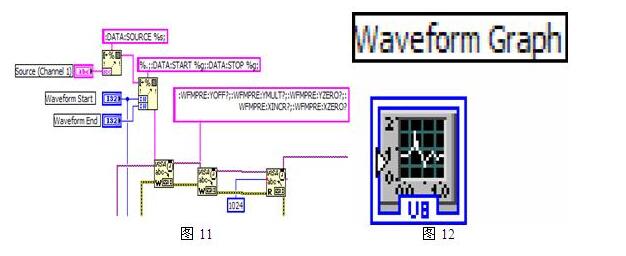

e、示波器满足触发条件后，采集数据，并把采集的数据显示在软件界面上。见图11和图12。

这样， 一个完整的labview控制示波器的程序就编写完毕 ，工程师还可以根据自己的应用需求加上数据处理部分 。
