大联大控股凯悌推出机顶盒解决方案

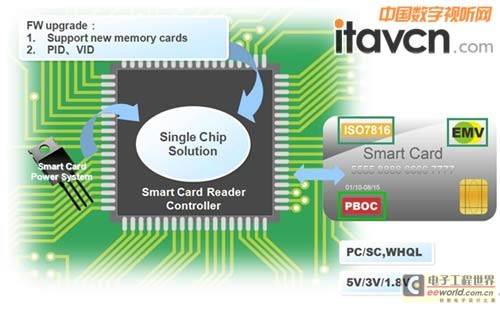

AlcorMicro（安国）推出NewUSBDeviceAU9560解决SmartCardReaderController方案：

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

    AU9560是一个高整合单芯片USB智能卡读卡控制器,可实现低成本与高效率的智能卡读卡器。其特点包括：使用随身碟或记忆卡做影音档案的储存或播放；机顶盒设备的软件更新，安国提供的解决方案（USBHUB&CardReader），给客户有更多选择机会。

其解决方案中包括：

一、HUBController：AU6254、AU6256、AU9254

二、Multi-LUNFlashCRControllerFeatureComparison：AU6472、AU6476

三、SingleLUNMultiFlashCRControllerFeatureComparison：AU6336、AU6431、AU6433、AU6435、AU6437、AU6466

四、ValueAddedFlashCRController：AU6350-AL、AU6350-GL

AME（安茂微电子）推出机顶盒（SetTopBox）电源管理解决方案：

1、AME5268-3A,28V,340KHzSynchronousStep-DownConverter：

2、AME5250-1A,1.5MHzSynchronousStep-DownConverterwithPFM

3、AME5248/5248A1.5MHz,600mASynchronousBuckConverter

4、AME5252DualSynchronous,600mA,1.5MHzStep-DownDC/DCConverter

5、DDRBusTerminationRegulator：AME9172M

6、LowDropoutVoltageRegulator：AME8818、AME8822

7、VoltageDetector：AME8550VoltageDetector

8、MicropowerμPWatchDogTimer：AME8510/8520/8530

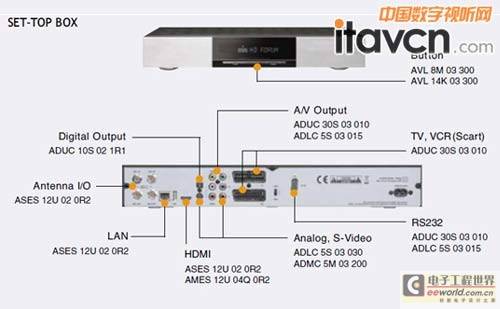

AMOTech推出机顶盒（SetTopBox）的ESD/EMI全系列解决方案：

ESD解决方案：

一、USB3.0,USB2.0/eSATA2,eSATA3/LAN/AntennaI/OAMOTECHESDsolution：

1、产品名称AIES12U020R2

2、产品规格0402,Contactdischarge8KV,Airdischarge15KV,0.2pF

3、产品特性ESDprotectionwithveryhighspeedinterface.

二、HDMIAMOTECHESDsolution：

1、产品名称AIES12U020R2/AMES12U04Q0R2

2、产品规格0402,Contactdischarge8KV,Airdischarge15KV,0.2pF

3、产品特性ESDprotectionwithveryhighspeedinterface.

三、DigitalOutputAMOTECHESDsolution：

1、产品名称ADUC10S021R1/AMES12U04Q0R2

2、产品规格0402,Contactdischarge8KV,Airdischarge15KV,1.1pF

3、产品特性UltraLowcapacitanceChipVaristor.

四、A/VOutput/TV,VCR(Scart)/RS232AMOTECHESDsolution：

1、产品名称ADUC30S03010

2、产品规格0603,Contactdischarge8KV,Airdischarge15KV,pF

3、产品特性UltraLowcapacitanceChipVaristor.

EMI解决方案：

一、USB2.0AmotechEMIsolution(CMF)

1、产品名称ACFL1A2M900E

2、产品规格0504

3、产品特性EMIsolutionforhighspeeddifferentialtransmission(Mbps)

二、USB3.0/HDMIAmotechEMIsolution(CMF)

1、产品名称ACFT4A2G120E

2、产品规格0804,

3、产品特性EMIsolutionforhighspeeddifferentialtransmission(Gbps)

    Amotech提供绝佳的静电保护措施，除了RGB/D-SUB的一般影像传输之外，在HDMI、USB2.0、USB3.0的部份亦提供包括Singletype与Arraytype的对策，最高速度可支持到8Gbps，并且不造成数据失真。

ASES12U020R21ch

ESD保护组件可用于高速传输的接口，如USB2.0,USB3.0,eSATA2,eSATA3,HDMI1.3HDMI1.4等

AMES12U04Q0R24ch

ESD保护组件可用于高速传输的接口HDMI.

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

    Amotech提供绝佳的差分信号线的EMI防护措施:CommonModeFilter（CMF）forUSB,HDMI。

Etron（钰创科技）推出机顶盒（SetTopBox）BufferMemory解决方案：

EtronBufferDRAMStrategy：

一、FocusonConsumerFieldMemoryDensity:

SDRAM:16Mb~256MbSDR;

DDRDRAM:64Mb~256MbDDR’

DDR2DRAM:128Mb~1GbDDR2

二、Speed:Upto200MHzforSDR,200MHzforDDR1,400MHzforDDR2

三、x16/x32I/Oavailable

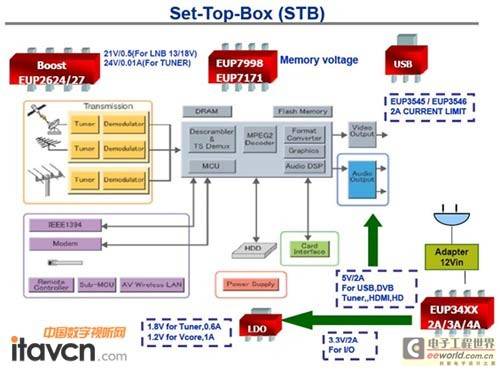

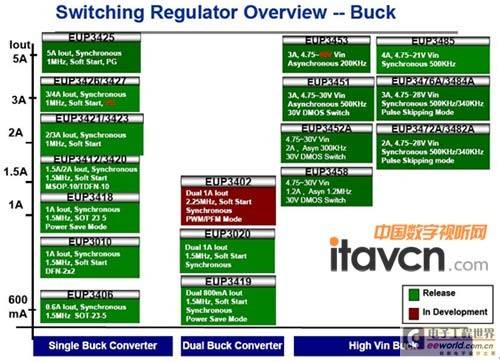

EUTech（德信科技）推出机顶盒（SetTopBox）电源管理解决方案：

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

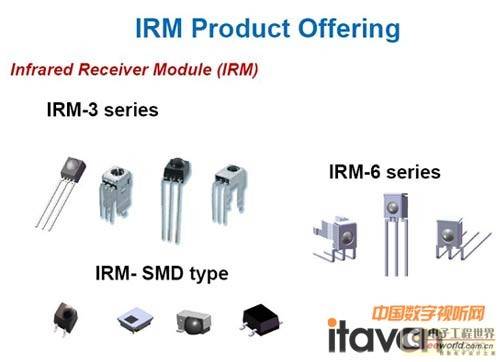

EVERLIGHT（亿光电子）推出InfraredReceiverModule（IRM）解决红外线遥控方案：

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

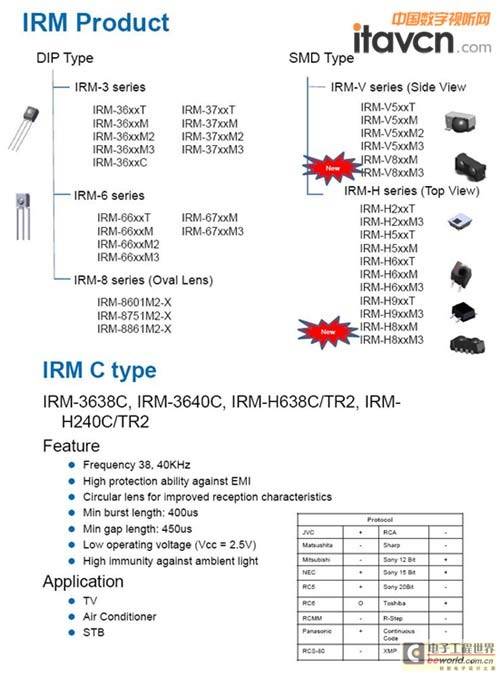

EVERLIGHT（亿光电子）推出InfraredReceiverModule（IRM）解决红外线遥控方案：

iDESYN（益力半导体）推出SetTopBox电源管理解决方案：

HVDC-DCSynchronousBUCKConverter：

iD8823/iD88252A/3A,23V,400kHz,SynchronousBuckConverter

    iD8823/iD8825产品为2A/3A的脉波宽度调变同步降压直流-直流转换器（PWMSynchronousBuckDC-DCConverter），可操作于输入电压范围由4.75V至23V，且提供可调变之输出电压由0.925V至20V，除了可承受电源供应器的突波高电压外，也可直接由电源端转出如1.8V的低电压。在同步的电路架构及MOSFET的导通电阻设计为100mΩ，更使得最高效率可以达到95%，除此之外电路稳定度补偿为外部使用电阻串联电容来调整，让使用者可以选用的电感和电容灵活度增加，如选用体积较小的陶瓷电容，更可使得产品的体积更小，更具竞争力。可由外部电容器设定的输出电压软起动（ProgrammableSoft-Start），可以降低输入端的涌入电流（InrushCurrent）。在其保护功能上，设计了周期峯波过电流保护（Cycle-by-CycleOverCurrentProtection），短路过电流保护（ShotCircuitProtection），输入低电压关闭（InputUnderVoltageLockout），过温度保护（OverTemperatureProtection），以提供SetTopBox稳定、安全、可靠的电源。

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

iD8823/iD8825ApplicationCircuit

HVDC-DCAsynchronousBUCKConverter：

iD88012A,25V,450kHz,AsynchronousBuckConverter

    iD8801产品为2A的脉波宽度调变异步降压直流-直流转换器(PWMAsynchronousBuckDC-DCConverter)，可操作于输入电压范围由4.75V至25V，且提供可调节的输出电压由1.22V至21V，较iD8823/iD8825有更高的输入电压范围，让用户对电源供应器的突波高电压更有保障。其MOSFET导通电阻设计为220mΩ，使得最高效率可以达到95%。电流模式的控制回路使得补偿更为简单容易，并有较快速的瞬时反应回馈(TransientResponse)。当IC进入关机模式(shutdown),其静秏电流值仅为25μA。在其保护功能上，设计了周期峯波过电流保护(Cycle-by-CycleOverCurrentProtection)，短路过电流保护(ShotCircuitProtection)，过温度保护(OverTemperatureProtection)，以提供SetTopBox稳定丶安全丶可靠的电源。

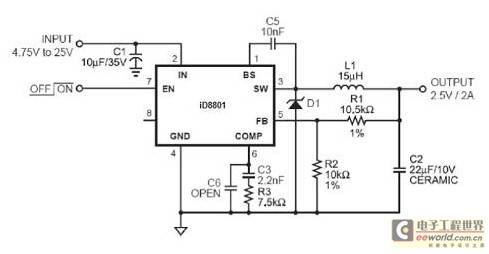

iD8801ApplicationCircuit

大联大控股凯悌围绕机顶盒应用，推出众多解决方案

MIRA（智丰电子）推出DRAMMemory解决方案：

Mira产品依不同STB方案（如:ALI,MTK,Sunplus,Realtek……等）,可搭配：

一、DRAM部分：

1、SDRAM—4M*16SD,8M*16SD,16M*16SD

2、DDR1SDRAM--16M*16DDR1,32M*16DDR1

3、DDR2SDRAM--32M*16DDR2,64M*16DDR2

4、DDR3SDRAM--64M*16DDR3,128M*16DDR3,256M*16DDR3,128M*8DDR3,256M*8DDR3,512M*8DDR3

二、NandFlash部分:

1、1GSLCNandFlash

2、2GSLCNandFlash

3、4GSLCNandFlash

4、8GSLCNandFlash

5、16GMLCNandFlash

Nuvoton（新唐科技）推出机顶盒XXX解决方案：

NuvotonLPCApplicateinSTBproduct---N79E85X系列

PDC（信昌电子陶瓷）推出高压MLCC、电感、ESD、TVS解决方案：

一、高压MLCC解决方案：

1、FV-PDCFVSeries

2、FPMediumVoltageSeries100V~630V

3、FPHighVoltageSeries1KV~3KV

4、FK/FHSafetyCertifiedCapacitorSeries(X1Y2andX2Y3)

二、电感解决方案：

1、功率电感解决方案：

(1)、CSMxxxSeries

(2)、CF252018Series

2、Commonmodechoke解决方案：SCM2012FSeries

SiTime推出MEMSoscillator解决方案：

SigmaDesign8653/8652-(25MHzoscillator)

芯盛-(10MHzoscillator)

TROQ（创捷电子）推出Crystal解决方案：

TROQ的产品,应用至STB,

1、以HC-49US&HC-49US(SMD)的包装,

2、其频点是27MHz&28.8MHz为主

3、误差值+/-30ppm,CL值15PF,16PF,18PF&20PF,依客户选择

4、温度要求-20~+70度C

TST（台湾嘉硕）推出Crystal解决方案：

TSTSAWBusinessUnit

Products&Technology

STBApplication

ViKing推出电阻、电感的解决方案：

Winbond(华邦电子)推出Memory最佳解决方案：

WinbondSpecialtyDRAMStrategy：

FocusonNon-PCMainMemory

Density:16~256MSDR,64~256MDDR,128M~1GDDR2

Speed:Upto200MHzforSDR,250MHzforDDR1,533MHzforDDR2

I-tempSupportwithall65nmSDR/DDRproducts

x16/x32;1.8VsupportforSDR/DDR

WinbondFlashMemoryStrategy：

WiderangeofSpiFlash®Memories(1Mbto128Mb)

Superiorfeatures,Industry’shighestperformance

FirsttointroduceDualandQuadSerialFlash

ComplimentaryParallelFlashMemories

Spansioncompatible(32Mb&128Mb)

SpiFlash®W25QQuad-SPIFamily：

Dual-SPIandQuad-SPI

Uniform4KB,32KB&64KBerase

Industry’sHighestPerformance

80MHzclock,320MHzequiv.withQuad-SPI(40MB/S)

NewSpiFlash®W25Q“B”Series：

W25Q16BandW25Q64Barefirstinafamilyof1Mto128M-bit

Performance:104MHzQuad-SPIisindustryhighest

VoltageOptions:3.3V,2.5Vand1.8Voperation

W19BParallelFlashFamily：

128Mb&64MbDensities

2.7~3.6Volt,x8/x16

70nsAccessTime

SingleBankArchitecture

ToporBottomBootBlock

48-PinTSOP(12x20mm)Package
