TMUX8109是100V、平坦 RON、双 4:1 多路复用器，具有闩锁抗扰性和 1.8V 逻辑

产品详情

描述：

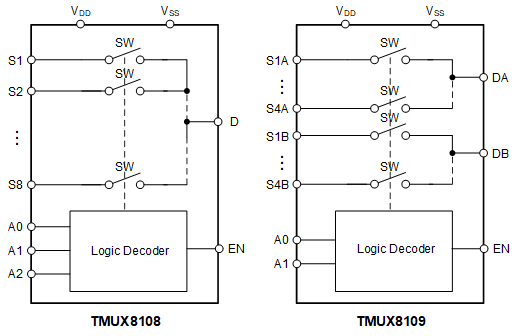

TMUX8108 和 TMUX8109 是具有 8:1（单端）和 4:1（差分）配置的AD246JN现代高压模拟多路复用器。这些器件适用于最高 100 V 的双电源、单电源或不对称电源。 TMUX8108 和 TMUX8109 支持源 (Sx) 和漏 (D) 引脚上的双向模拟和数字信号。

所有逻辑输入都支持 1.8 V、3.3 V、5 V 的逻辑电平，并可连接至 48 V。故障安全逻辑电路允许在逻辑引脚上施加电压在电源引脚之前，保护器件免受潜在损坏。

该器件系列提供抗闩锁能力，防止器件内寄生结构之间出现不希望出现的高电流事件。闩锁情况通常会持续到电源轨关闭，并可能导致设备故障。闩锁免疫功能允许该系列多路复用器用于恶劣环境。

特性：

●高电源电压能力：

—双电源：±10 V 至 ±50 V

—单电源：10 V 至 100 V

—非对称双电源操作

●器件结构的闩锁抗扰度

●低串扰：–100 dB

●低输入泄漏：50 pA

●低导通电阻平坦度：0.6 Ω

●无需额外的逻辑轨 (V L )

●1.8V 逻辑兼容

●故障安全逻辑

●双向信号路径

●先断后合切换

●工作温度：–40°C 至 125°C

●行业标准 TSSOP 和更小的 WQFN 封装

参数：

配置：4:1

通道数 (#)：1

电源电压-单(V)：12、16、20、36、44

带宽 (MHz)：380

工作温度范围 (°C)：-40 到 125

特征：1.8V 兼容控制输入、先断后合、故障安全逻辑、断电保护

CON（典型值）（pF）：16

电源电流 (典型值) (uA)：280
