高通骁龙888 5G移动平台解析：能否发发发，是关键

     新浪数码 12月2日晚间消息， 今日是高通骁龙技术峰会的第二天，主要详细介绍其最新旗舰移动平台骁龙888 5G 移动平台。

高通骁龙888 5G移动平台

　　为什么这次叫骁龙888，不叫骁龙875呢？高通回复媒体，“8一直是高通代表着旗舰的数字，而数字8也是全世界的幸运数字。对于某些人来说，它表示无限、成功或内在的智慧，而对于另一些人，则表示幸运。例如，在印度，数字8在梵文中被称为Ashtha，Asta或Ashta，是财富和富裕的数量。在中国，命理学中888代表着三倍的运气。”

　　关于骁龙888的命名方式，高通中国区董事长孟璞和我们聊了聊“关于命名，中国区的团队也起到了一定的作用。我们都知道中国对于高通的重要性，所以高通中国团队对公司整体发展和定义，也有着重要的影响。特别是在今年，全球市场低迷的环境下，中国仍交出了1.8亿5G用户成绩单，在全球来看都是遥遥领先的。对于888的命名也希望高通可以沾喜气，一路发发发。”

　　首次使用全新Cortex X1架构

　　骁龙8系平台，一直是高通的旗舰系列，几乎各大品牌的安卓旗舰手机都会使用该系列平台。而今年骁龙888 5G移动平台全方面进行升级，尤其在拍照、游戏和AI三个方面突破性升级。

　　先来说下，骁龙888 5G 移动平台的主要架构。骁龙888 5G 移动平台内置Kryo 680 CPU，其采用5纳米制程工艺，核心采用1个arm最新的Cortex X1超大核2.84GHz+3个A78大核2.4GHz+4个A55小核1.8GHz。官方称，骁龙888 5G 移动平台是首个采用arm Cortex X1架构的移动平台，这是一个全新的架构，可将CPU性能提高25%，并且高通还将整个CPU丛集的整体功效提高了25%。最大核X1和大核A78都是arm今年新推出的，主要说下Cortex X1。

　　据arm公开资料，Cortex-X1拥有四个算术逻辑单元，四个浮点单元，这样总共八个执行单元，此外Cortex-X1采用8-wide-decode设计，可以提升效率。Cortex-A78主要是追求效率，采用5纳米工艺，公开内容显示，在1W功率下A78比A77的性能要高20%。目前单核和多核的性能暂时未知， 具体跑分等到终端推出时，新浪数码再进行测试。

　　Adreno 660 GPU首次支持可变分辨率渲染

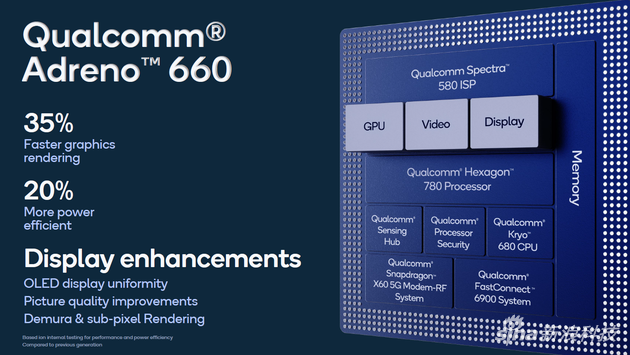

　　骁龙888 5G移动平台集成Adreno 660 GPU，图形渲染速度较前代平台提升高达35%。Adreno 660支持可变分辨率渲染，使移动游戏可以更快的运行速度和更高的分辨率，并且仍保持高的视觉保真度，同时还能减少GPU的工作负载。

　　据官方介绍，当Adreno 660 GPU渲染每一帧时，为每个像素执行一个着色程序来计算它的颜色。这意味着360万像素被着色。可变分辨率渲染允许开发人员指定着色器程序以2个或4个像素为一组仅运行一次，然后将这些颜色结果重新复用于周围的像素着色。通过可变分辨率渲染，你可以仅使用140万像素对整个帧画面进行着色。这将会使整体着色的总像素数减少40%，从而大大降低GPU工作负载。这一特性将让开发者在不牺牲视觉逼真度的情况下创造更具有沉浸感的游戏体验。

　　增加到3个ISP，可顺滑变焦和同时捕捉影像

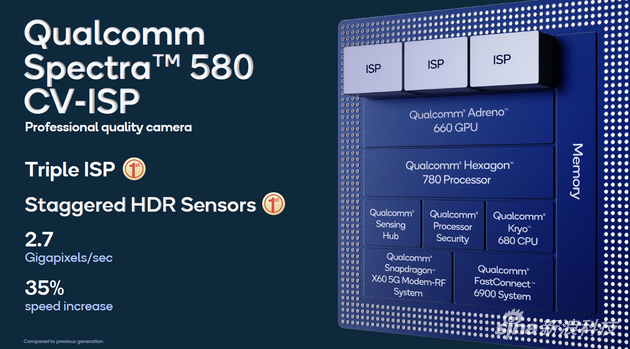

　　Qualcomm Spectra 580在ISP方面进行质的提升，由此前的2个ISP增加到3个ISP，这三个ISP的图像质量水准统一，单个ISP可以同时使用同时处理。

　　三个ISP和咱们手机上的三个摄像头不同， Spectra 580内置的ISP调用外部的超广角、广角和长焦摄像头，同时拍摄视频并且每支视频都能支持4K HDR的品质，或者你可以在同一时间拍摄3张照片，每张都是2800万像素30fps的零快门延时模式。

　　当然，你也可以选择摄像头之间进行变焦时提供更平滑的切换。高通举例说明，比如在双ISP上，如果你开始用广角摄像头拍摄，我们不得不猜测你是要用长焦镜头放大，还是要用超广角镜头来缩小。有了三重并发，我们就不用猜测了——我们可以在后台运行三个摄像头，然后即时地切换到你想要使用的摄像头。

　　除了支持三个ISP，Qualcomm Spectra 580在速度、图像质量和计算机视觉方面都有架构上的提升。它比上一代ISP的处理速度快35%。现在可以每秒处理27亿像素。例如，一个6400万像素和一个2500万像素摄像头，每个都以30fps的速度同时运行，甚至可以在1秒钟内可以捕获120帧1200万素。官方强调，这样的技术也是目前安卓手机中所做不到的。

　　第六代高通AI引擎——物理距离打通，AI抠像更容易

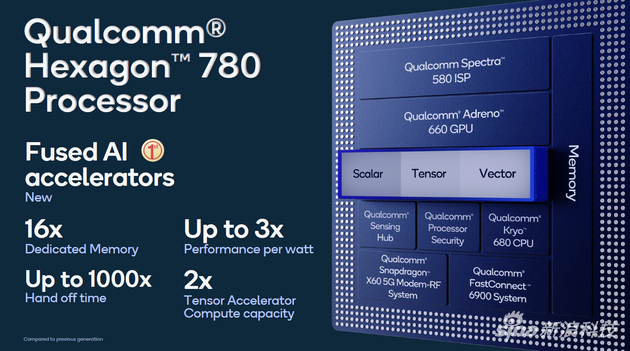

　　从骁龙865开始加入了Hexagon处理器，内涵标量、张量和向量加速器，而在这代骁龙888 5G移动平台上将这些加速器打破物理的限制，并添加了共享内存。这样使Hexagon 780处理器加速器可以更快、更高效地共享和移动数据。硬件方面，高通对加速器自身也进行了提升，标量加速器的性能提升了50%，而张量加速器的处理速度是前代的2倍。高通介绍骁龙865每秒可进行15万亿次运算，今年骁龙888已经达到了每秒26万亿次运算。

　　另外还有一种AI，在骁龙888上进行升级。这类AI在你的终端上全天候运行，始终开启，随时待命。所以要满足超低功耗要求，它就需要截然不同的硬件。基于此去年高通为骁龙865打造了高通传感器中枢。在骁龙888上我们推出第二代高通传感器中枢，它会比前代更加智能。

　　骁龙888 5G移动平台增加了一颗专用的始终开启、低功耗的AI处理器。这种额外的AI处理能力将Hexagon处理器高达80%的工作负载分担给高通传感器中枢，从而可以更加省电。高通传感器中枢进行所有处理所需的功耗仅仅不到1毫安。
