全球主流双核处理器大PK！推荐TI双核产品

Nvidia Tegra2处理器

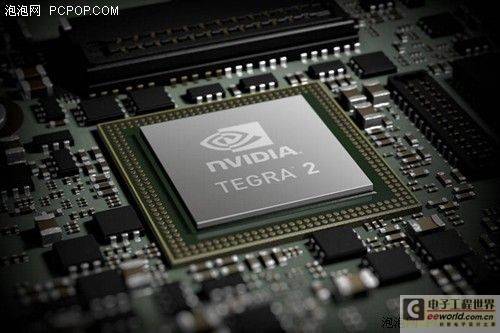

NVIDIA Tegra 2内置GeForce ULV GPU

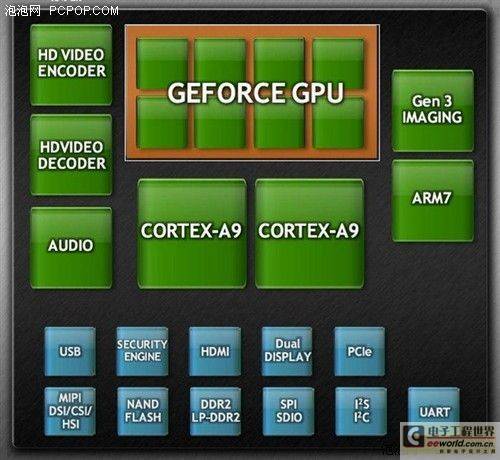

Nvidia Tegra2是最早被应用的双核处理器，其CPU采用双核 Cortex A9MP，但在内存设计上最高只支持到DDR2 667或LPDDR2 600，且仅支持单通道；而德州仪器（TI）OMAP4平台加入了双通道LPDDR2高速内存控制器，最高支持LPDDR2 1066，可以同时使用两个内存单元加快读取和存储效率。德州仪器（TI）OMAP4的L3带宽为128bit，是Tegra2的四倍，因此即便工作频率为200MHz，总带宽也远远超过Tegra2。内置Nvidia自有的GeForce ULV图形处理器，但Tegra2没有提供对RMVB的硬解支持。

高通MSM8x60处理器

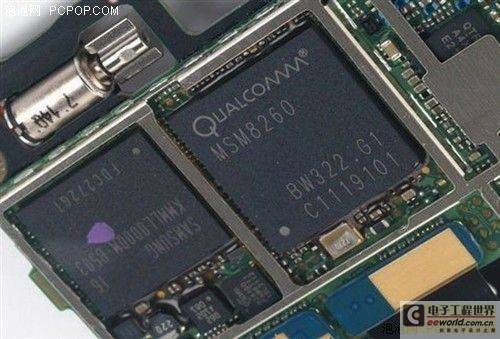

高通MSM8x60用的是Scorpion MP架构与德州仪器（TI）双核处理器架构有本质的区别。其CPU实际性能介于Cortex A8和Cortex A9之间，内置自有的Adreno220 GPU。加以强调的是高通MSM8x60实际为异步多核处理器，而OMAP4430采用的是同步多核处理器。简单说，就是在每一个周期内，异步多处理器架构最多只能有一个核心接受任务，两个核心以轮流的方式执行任务，两个处理器不能同时工作，总会有一个消极怠工。所以高通MSM8x60较基于Cortex A9MP构架的双核处理器整体性能偏低。

如果照此列举的双核处理器来说，三星猎户座4210的角色稍显尴尬，这是三星自家打造的双核处理器，但三星自己的相关产品却多搭载德州仪器（TI）的双核处理器，各种背景不得而知。

三星猎户座4210

猎户座4210应用的是Cortex -A9 MP的CPU，主频达1.2GHz。内存支持双通道LPDDR2 1066，其GPU采用ARM设计的Mali400 MP图形处理器，从架构上而言，Mali400是基于分离的顶点处理器与像素处理器，从逻辑角度而言要比德州仪器（TI）OMAP4平台采用的SGX540落后一些，具体表现对于3D游戏的兼容性三星猎户座4210处理器要稍显逊色。

很多人都把德州仪器（TI）称为“最完美的双核设计”，更是标签为性能平均、使用稳定、发热量小、兼容性强的典范。我们以德州仪器（TI）OMAP4430双核芯片为例，实际看看德州仪器（TI）是否符合这一高标准的称谓。

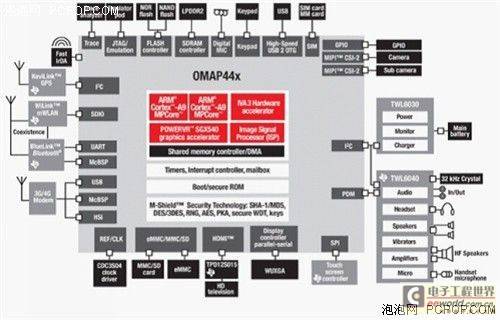

德州仪器（TI） OMAP4平台处理器

TI OMAP4430使用45nm工艺制造，主频运行1GHz，能实现产品低耗高效。采用双核心Cortex A9MP处理器，相比Cortex A8内核整体提升了1.5倍的性能。

智器发布系列双核新机产品

TI OMAP4430内置SGX540 GPU提升频率运行在300MHZ，支持OPENGL ES2.0/1.1，OPENVG标准。SGX540性能是SGX530芯片的2倍，在3D画面处理方面表现尤为出色，在处理同样帧率和分辨率的画面时，功耗要低于之前的图形加速器。

亚马逊Kindle Fire

目前OMAP4430在与Tegra2的竞争中处于优势地位，特别是在GPU方面，更是力压Tegra2的GeForce核心。在3D处理上以及其它显示方面要比Tegra 2更加出色。
