【光电通信】全面解析光模块的应用场景

光模块主要应用于数据通信领域，它的功能是实现光电信号的相互转化。因为大数据、区块链、云计算、物联网、人工智能、5G的兴起，使得数据流量迅猛增长，数据中心以及移动通信的光互连成为了光通信行业的研究热点。接下来，易天光通信（ETU-LINK）将为大家详细的介绍下光模块可以应用于哪些领域。

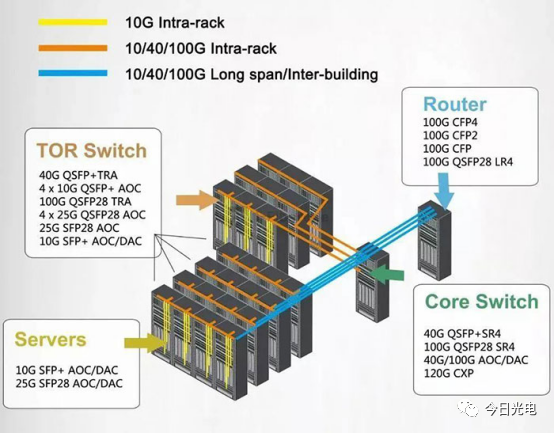

一、数据中心

数据中心的主机房内放置大量网络交换机、服务器群等，它们是综合布线和信息化网络设备的核心，也是信息网络系统的数据汇聚中心。服务器间的连接、交换机间的连接、服务器与交换机间的连接就需要使用易天光通信（ETU-LINK）的光模块（直连铜缆、有源光缆）、光纤跳线、等传输载体来实现数据的互通。

随着市场对数据传输的需求日益增长，IDC机房能增强中小企业的业务竞争能力。数据中心的互连场景的多样化及客户需求的个性化，催生了不同类型的网络设备和传输载体（有源光缆、直连铜缆、光模块、光纤跳线），因此用户在选择相关设备或者配件时，需要根据实际应用场景再做选择。

二、移动通信基站

运营商的移动通信基站同样也需要光模块来实现设备间的互连，基站有RRU和BBU设备，在应用中，我们要将这两个设备的链路接通，这就需要我们的光模块和光纤跳线了，在4G网络中，用于BBU和RRU连接的设备主要是1.25G光模块、2.5G光模块、6G光模块、10G光模块。

三、无源波分系统

无源波分系统主要用在城域网、骨干网、广域网中，常用到的是CWDM光模块和DWDM光模块。其中，CWDM光模块采用CWDM技术，可以通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。同时，接收端需要使用波分解复用器对复光信号进行分解。

无源波分复用技术（CWDM）的信道间隔为20nm，工作波长为1270-1610nm，40KM及以上的CWDM光模块采用的是后波（1470-1610nm）,传输距离为10KM、20KM的CWDM光模块采用的是全波段（1270-1610nm）。

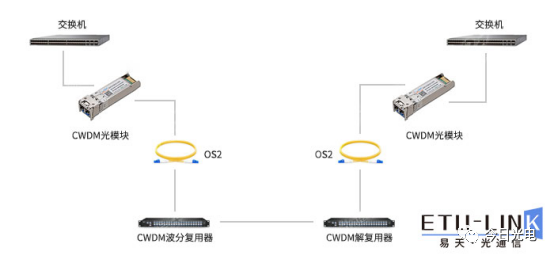

CWDM光模块通常用于CWDM系统内，比DWDM光模块的成本要低，应用也十分广泛。在一个CWDM系统内，CWDM光模块插在交换机里，用跳线将CWDM光模块和CWDM分解复用器或OADM光分插复用连接进行工作。

四、SAN/NAS存储网络

SAN/NAS存储网络主要的作用是存储数据，其中，SAN网络主要由服务器、光纤通道交换机、存储设备、以及传输载体（光模块、光纤跳线）组成；NAS存储网络主要由NAS存储器、交换机、终端设备（电脑）、传输载体（光模块、光纤跳线）组成。需要注意的是SAN网络使用的是光纤通道光模块，需要支持FC光纤通道协议，而NAS存储网络所用到的光模块只需要符合以太网协议就行。

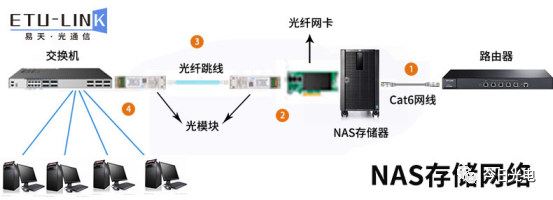

1、NAS存储网络示意图如下方所示：

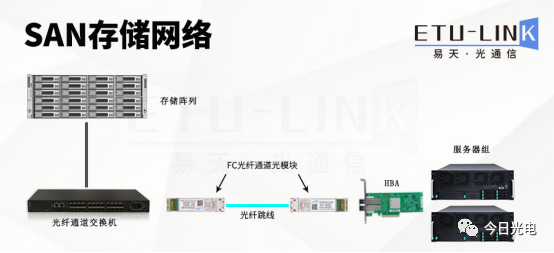

2、SAN存储网络示意图如下方所示：

五、5G承载网

5G时代的到来确实给光模块行业引来了新一轮增长空间，5G承载网络一般分为城域接入层、城域汇聚层、城域核心层／省内干线，实现5G业务的前传和中回传功能，其中各层设备之间主要依赖光模块实现互连。

5G前传网络主要用到的是25G SFP28（eCPRI／CPRI）光模块，其中包括双纤双向、单纤BiDi、25G WDM（包含Tunable波长可调谐）模块等方案。

5G中回传主要用到的是25G、50G、100G、200G、400G光模块，支持CPRI、eCPRI、以太网、OTN等多种接口协议，以及NRZ、PAM4、DMT等调制格式。

光模块的增长需求主要依赖于数据通信市场和电信市场，在今天这个数据时代，光模块势必会引来新的发展机遇。
