荣耀折叠屏将亮相高端赛场

企查查显示，近日，荣耀终端有限公司新增多项专利信息，其中包括“折叠屏设备”实用新型专利，该专利已获授权。

为了在较小的手机上实现较大的屏幕面积，手机可采用折叠式结构。手机柔性屏幕同时覆盖于可绕转轴相对旋转并折叠的两个主体的表面。两个主体绕中间的转轴旋转打开时，柔性屏幕呈展开状态，有较大的显示面积。而主体绕转轴折叠时，手机体积较小，柔性屏幕呈折叠状态。主体内部的电连接线跨越转轴两侧将电子元件连接，以实现手机的不同功能。然而，当前的FPC在整机的不同角度下冗余长度较长，但厚度方向冗余空间有限，随着反复弯折，FPC可能会由于过程形态保持不一致、磨损以及中间形态跳变导致破损、断线，进而发生整机故障。

为此，荣耀于2021年7月5日申请了一项名为“折叠屏设备”的发明专利（申请号: 202121506724.5），申请人为荣耀终端有限公司。

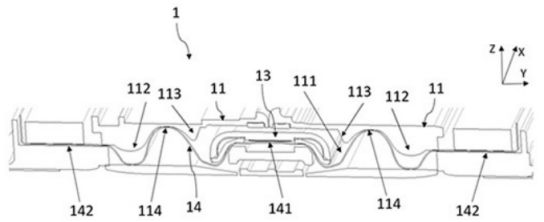

图1 折叠屏设备主剖视图

图1为本发明提出的折叠屏设备的主剖视图，包括两个框体11、与两个框体铰接的转轴组件13以及电连接线14。其中，两个框体能够绕转轴组件的转轴旋转以折叠或打开，具体地，两个框体与转轴组件连接的一端作为铰接端，远离转轴组件的一端作为自由端。自由端可以绕转轴组件旋转，使得折叠屏设备整体呈打开或合上的状态。两个框体内均设置有容纳腔111，能够容纳主电路板、其他部件以及至少部分的电连接线。

电连接线将主电路板与其它部件电性连接，包括柔性电路板。安装后，电连接线的中间部位141固定于转轴组件，两侧142分别固定于两个框体。在该折叠屏设备中，至少一个框体的容纳腔内设置有第一牵引限位部112，并朝向容纳腔111的方向凸起，以引导电连接线位于容纳腔内的弯折形态。第一牵引限位部可以直接在框体对应于容纳腔一侧的内表面成型，形成自然过渡形状，以引导电连接线的弯曲变形方向。

当折叠屏设备最终展平后，电连接线基本上完全被第一牵引限位部限位，即能够贴合框体的内侧形貌。第一牵引限位部对电连接线弯折过程中形貌的引导和控制起到重要作用。电连接线在连续几次拉伸、弯曲后，能够形成弯曲方向记忆性，最终使其在整机内部长期保持动态弯折变形一致性，避免了弯折过程中电连接线各处方向不一致、跳动以及小半径弯折的问题，提高了电连接线以及折叠屏设备的可靠性。

简而言之，荣耀的折叠屏专利，通过设置第一牵引限位部，使电连接线在连续几次拉伸、弯曲后，能够形成弯曲向记忆性，最终使电连接线在整机内部能长期保持动态弯折变形一致性。
