高安全等级RFID门禁系统（国密算法）解决方案

    如今RFID门禁系统在我们日常生活中随处可见，而近年来国家重要部门、金融机构、军事单位等高级别重要门禁系统应用需求呈现不断增长的态势。由于目前所广泛应用的RFID门禁系统存在着严重的安全漏洞，国家密码管理局根据国家1998年第273文件精神以及国家安全需要，向中央与国家机关印发了《关于请协助做好IC卡系统密码管理工作的函》，向各省（区、市）密码管理部门印发了《关于加强IC卡系统密码管理工作的通知》等文件。2009年4月《重要门禁系统密码应用指南》对已建重要RFID电子门禁系统改造和升级，及新建重要RFID门禁系统安全提出了具体要求，并为达到该安全要求给出了相关的密码应用方式、方法指南。因此，将SM7国密算法纳入到门禁系统中，无疑又为门禁应用的安全提供了重要保障。

　　广东华大集成技术有限责任公司在国家密码管理局的指导下，提出了能符合国家密码管理要求的重要RFID电子门禁系统SM7密码安全方案。方案中的关键产品是支持SM7分组密码算法的非接触逻辑加密卡芯片CIR72128BA和门禁读头中的安全模块HDSM007。

　　本方案适用于以下两种情况：

　　新建重要门禁系统的设计与实现；

　　密码系统未经过国家密码管理局审批的重要门禁系统的改造升级。

　　1. 系统构成

　　本方案采用基于SM7算法的非接触逻辑加密卡作为门禁卡。系统构成如图1所示。

    2. 密码系统概述

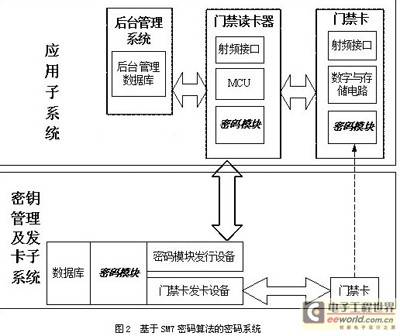

　　基于我国SM7密码算法的重要RFID门禁系统涉及应用子系统、密钥管理及发卡子系统，如图2所示。

    本方案采用国家密码管理局指定的SM7分组加密算法进行密钥分散，实现一卡一密；采用国家密码管理局指定的SM7分组加密算法进行门禁卡与门禁读卡器之间的身份鉴别。

　　3. 应用子系统

　　应用子系统中由门禁卡、门禁读卡器和后台管理系统构成，通过各设备内的密码模块对系统提供密码安全保护。其原理框图如图3所示。

　　3.1. 安全模块

　　 门禁读卡器采用北京中电华大电子设计有限责任公司生产并通过国家密码管理局安全审查，具有SM7/SM1密码算法和真随机数发生器的电子标签读写安全模块（已经具备批量供货条件），负责存放系统根密钥、读卡器中的安全密码运算并鉴别门禁卡的合法性。

　　3.2. 与后台管理系统的通信

　　门禁读写器与后台管理系统的通信采用的是当前使用最多的RS485传输协议（传输不设字节数量限制）。本系统采用的协议为双向通讯协议，可以由门禁读写器向后台管理系统发送数据，反之后台管理也可向门禁读卡器发送数据，同时对SM7电子标签、卡片、数据进行加密（如DES算法），用于传输门禁卡的唯一标识。如此后台管理系统、门禁读卡器、SM7卡片三者之间缺一不可，三者结合使用更加安全可靠。

　　3.3 门禁卡

　　门禁卡片采用通过国家密码管理局安全审查，具有SM7分组密码算法的CIR72128BA标签芯片（已经具备批量供货条件），并在卡内存放发行信息及卡片密钥，用于门禁读卡器或后台管理系统对门禁卡进行身份鉴别。

　　CIR72128BA芯片概述

　　CIR72128BA是符合ISO/IEC 14443-2/-3 TypeA规范的单界面非接触逻辑加密卡芯片，芯片集成了128字节EEPROM，带国产SM7加密算法硬件协处理器，具备低成本、高安全特点，可以应用于公共交通网络的单程客票、各种大型会议或体育赛事门票，代替当前普遍应用的纸质票证。

　　CIR72128BA的标准特性

　　遵循ISO/IEC 14443-2和14443-3、TYPEA非接触式逻辑加密存储卡

　　载波频率13.56MHZ，副载波频率847KHZ，数据通讯速率106Kbps

　　支持短帧、标准帧和防冲突帧

　　支持二级防冲突

　　工作场强范围1.5A/Am-7.5A/Am

　　最大为128字节EEPROM，分为UID区、OTP区、用户数据和密钥区

　　EEPROM按Block编程，每个Block大小为4字节，编程时间5ms

　　EEPROM数据保持时间大于10年，擦写次数大于10万次

　　CIR72128BA的安全特性：

　　国产加密算法SM7

　　随机数发生器

　　两个128位密钥，分别作为读密钥和写密钥进行认证

　　符合国密《SM7密码产品技术要求》的双向认证流程

　　符合国密《SM7密码产品技术要求》的通讯加密流程

　　7字节UID

　　4  SM7算法介绍

　　4.1 SM7算法适用：

　　SM7适用于非接IC卡应用包括身份识别类应用（门禁卡、工作证、参赛证），票务类应用（大型赛事门票、展会门票），支付与通卡类应用（积分消费卡、校园一卡通、企业一卡通、公交一卡通）。

　　4.2 安全需求和对应算法：

    安全需求安全手段国外算法国密算法

　　身份鉴别安全论证M1/DES/AESSM7/SM1

　　数据保密通讯加密M1/DES/AESSM7/SM1

　　防止伪造加密验证 数字签名DES/AES RSA/ECC/SHASM1/SM2/SM3

　　防止篡改

　　防止抵赖数字签名RSA/ECC/SHASM1/SM2/SM3

　　4.3 SM7与M1的对比

　　对比内容SM7算法M1算法

　　密钥类型对称密钥对称密钥

　　应用类型流加密、分组加密流加密

　　密钥长度128BIT48BIT

　　算法结构分组置换线性移位

　　适用产品逻辑加密逻辑加密

　　5. 方案特点

　　本方案采用经国家密码管理局认可的商用密码算法产品：支持SM7分组密码算法的非接触逻辑加密卡、SM7安全模块，安全性具有可靠保证。

　　使用逻辑加密卡的系统开发简便，具有升级改造周期短的特点。本方案实现所需的相关商用密码产品已经具备批量供货能力。
