PCIM展台预览 | 采用1700V SIC MOSFET反激式电源参考设计板

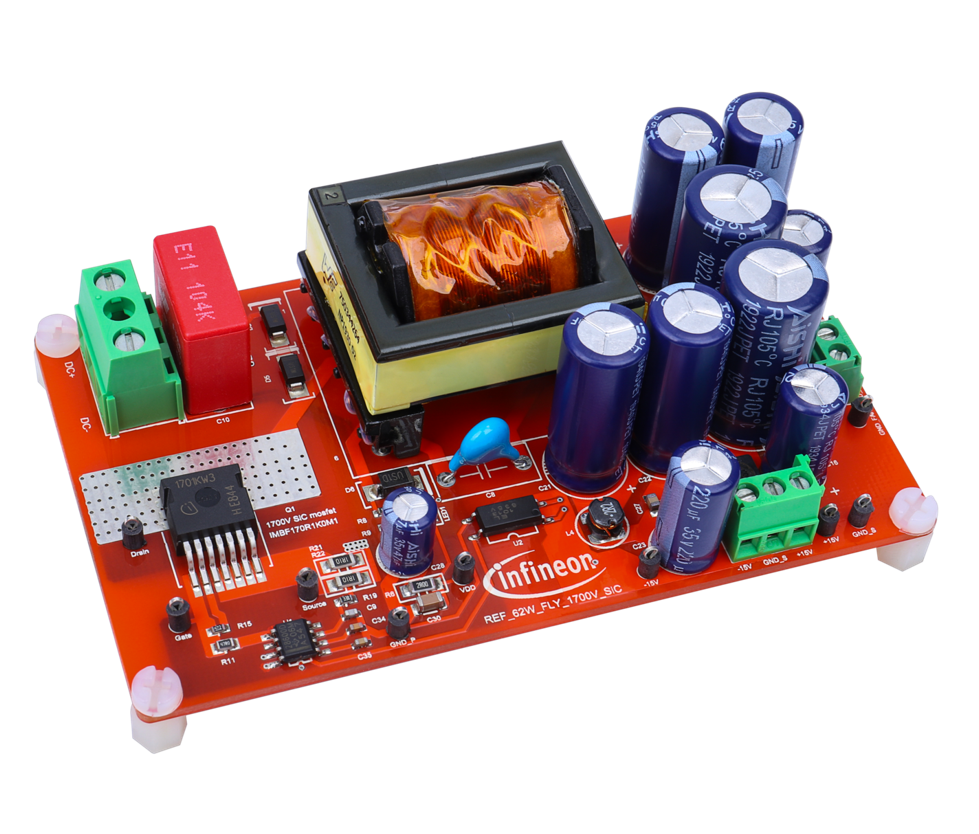

参考板"REF_62W_FLY_1700V_SiC"是为支持客户采用SIC MOSFET设计辅助电源而开发的。该参考板旨在支持客户为三相系统设计辅助电源，工作电压范围在200VDC至1000VDC。

该板有三个输出：+15V、-15V和+24V，输出功率高达62.5W。

该板使用TO-263 7L表面贴装器件（SMD）封装的1700V CoolSiC™ MOSFET作为主开关，非常适合高输入电压的直流回路，采用单端反激式拓扑结构。采用低RDS(on)，可以实现高效率和低器件温度上升。

该控制器在准谐振模式下工作，有助于减少EMI噪声。

主要特点

• 可调节的输出过电压保护

• 过载/开环保护

• 电流限制保护

• 过温保护的自动重启

• VCC过压和欠压保护

• 绕组短路保护


该参考板使用德州仪器的UCC28600准谐振反激式Green-mode控制器，该控制器根据输入和负载条件以不同的工作模式运行。该转换器在轻度负载条件下，使用40kHz调制脉冲来控制，并在30%负载时过渡到FFM模式，当负载大于30%的额定功率时，它可以在准谐振模式（QRM）或不连续导通模式（DCM）运行，其最大开关频率为130kHz。

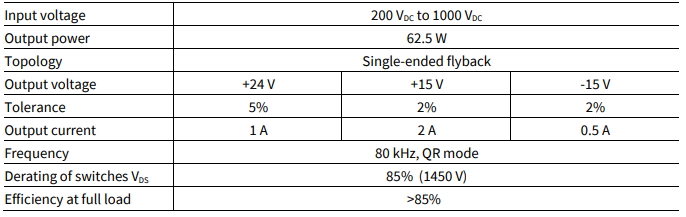

设计参数

效率曲线

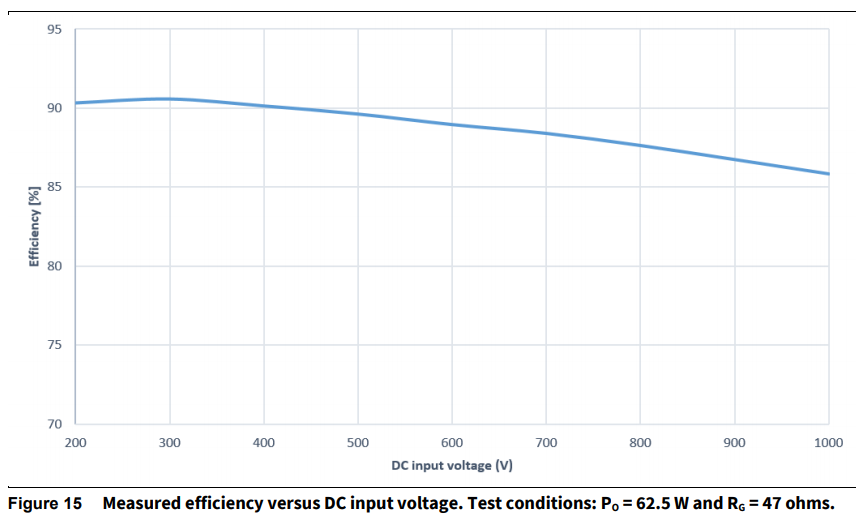

在满载62.5W，栅极电阻值为47时，峰值效率为90.56%：

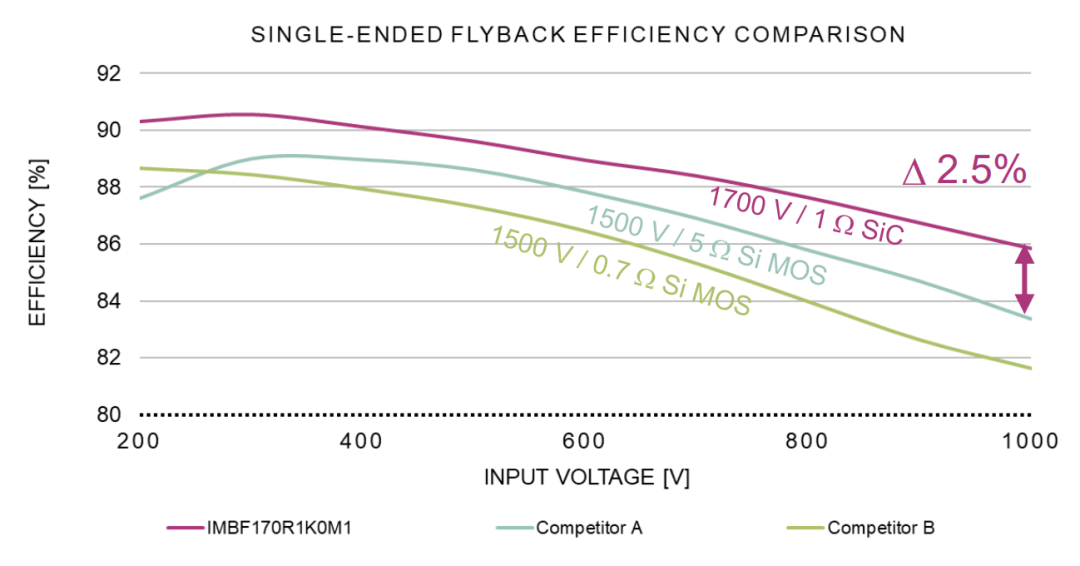

SiC带来2.5%效率提升：

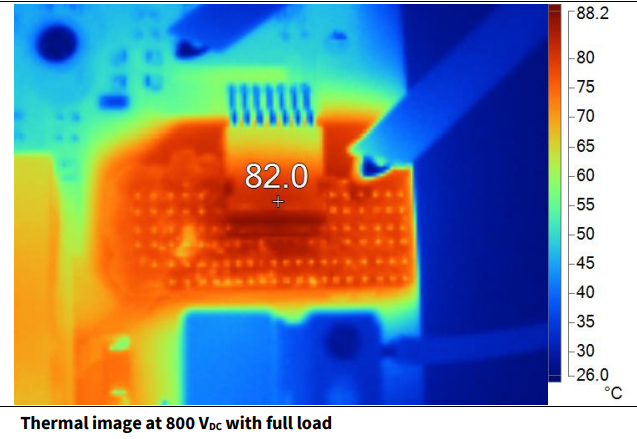

器件表面温度：

全套文件

• Altium Designer 电路图和PCB

• 3D图

• 器件清单
