一种单片红外传感控制器的应用设计

　　ＺＨ９５７６是红外线传感控制器专用ＩＣ,图１为ＺＨ９５７６的引脚图及功能框图。ＺＨ９５７６广泛用于宾馆洗手间的水龙头阀门控制器、干手机、给皂机等装置中,也可用它制成防盗报警器、危险接近警戒、自动免接触开关等。芯片内部有红外线发射驱动和红外线接收、检测及输出回路。发射的红外信号被物体反射回来,经接收管接收,然后放大、检测,再由输出电路去控制执行机构。该芯片具有以下特点：１． 低电压（ＶＤＤ ２～５Ｖ）,低功耗,静态耗电１μＡ。２． 发射红外信号频率约３２ｋＨｚ。３． 振荡频率可由外接振荡电阻控制（如６８０ｋΩ时,频率为３２ｋＨｚ。４． 接收灵敏度可由接收管串联的电容器的容量大小来选择：当电容为０．０１μＦ～０．１μＦ时,接收距离在５ｃｍ～２５ｃｍ之间。５． 通过开关可调节各种形式的输出时间及输出次数。输出能在启动经延时后自动截止,最长延时不超过６０秒。

      ＺＨ９５７６引脚功能说明：ＤＩＳ—发射信号选择;ＯＵＴ0、ＯＵＴ1、ＯＵＴ2—输出驱动;Ｐ0、Ｐ1—输出形式选择;ＴＸ0—发射信号输出;ＴＥＳＴＳ—测试端;ＯＳＣｏ—振荡输出,外接电阻与频率成反比;ＳＧＮＤ—接红外接收管负端;ＡＶＤＤ—内部模拟电路正电源。

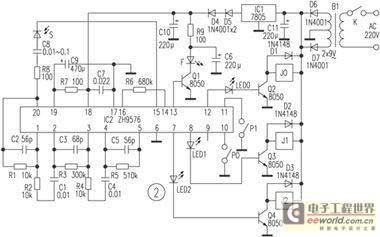

　　图２为ＺＨ９５７６的应用实例。{13}脚输出的信号经Ｑ１放大,由红外线发射管Ｆ发射出去。发射频率可由外接的振荡电阻Ｒ６控制。发射信号的选择可由{6}脚的ＤＩＳ端调节。ＤＩＳ接地时为４次／ 秒,ＤＩＳ开路时为２次／秒。红外接收管Ｓ接收到红外信号后,通过内部运放（Ａ１、Ａ２、Ａ３）放大、整形及检测、除颤处理后,由ＯＵＴ0、ＯＵＴ1、ＯＵＴ2输出。无物体靠近时,ＯＵＴ0输出低电平,物体靠近及物体停留期间,ＯＵＴ0输出高电平。ＯＵＴ1和ＯＵＴ2的输出形式由选择开关Ｐ0、Ｐ1的状态决定。用户可根据需要,设置不同的工作模式。Ｂ１、ＩＣ１、Ｄ４～Ｄ７等组成电源,为ＩＣ２供电。芯片功耗非常小,可用电池供电。制作时,红外发射和接收管应安装在同一直线上,相距５ｃｍ以内（调节Ｃ８,接收距离可在５～２５ｃｍ内变化）。Ｆ、Ｓ两管间的轴线可视反射物的远近和设备体积按平行安装或按４５°角以内安装,一般不影响反射接收距离。如果发生自激,可在管子外面套上黑色胶套加以屏蔽,这样还能改善方向性,提高灵敏度。
