pic单片机入门篇，3大方面了解pic单片机

据调查，pic单片机是相关人员使用的最多硬件之一。因此，凡入门者需对pic单片机保持一定的了解。为此，本文为大家带来三部分内容：1.pic单片机简介，2.pic单片机特点，3.pic单片机不足之处。通过本文，希望大家对pic单片机存在一个简单的了解。



一、pic单片机简介：

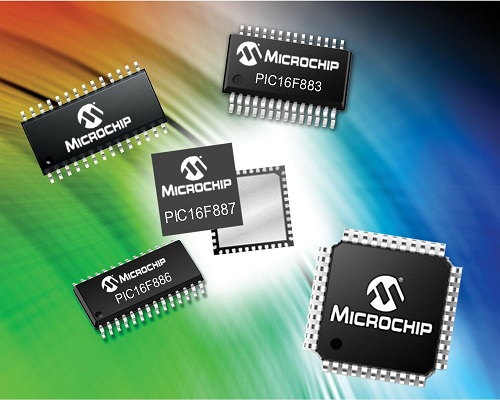

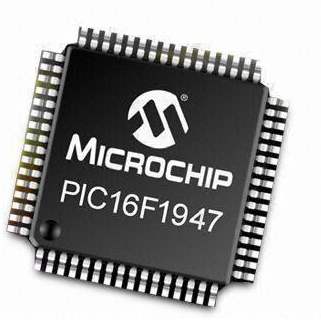

PIC单片机(Peripheral Interface Controller)是一种用来可开发的去控制外围设备的可编程集成电路(IC)。由美国Microchip(微星)公司推出的PIC单片机系列产品，首先采用了RISC结构的嵌入式微控制器，其高速度、低电压、低功耗、大电流LCD驱动能力和低价位OTP技术等都体现出单片机产业的新趋势。现在PIC系列单片机在世界单片机市场的份额排名中已逐年升位，尤其在8位单片机市场，据称已从1990年的第20位上升到目前的第二位。PIC单片机从覆盖市场出发，已有三种(又称三层次)系列多种型号的产品问世，所以在全球都可以看到PIC单片机从电脑的外设、家电控制、电讯通信、智能仪器、汽车电子到金融电子各个领域的广泛应用。现今的PIC单片机已经是世界上最有影响力的嵌入式微控制器之一。



二、pic单片机特点：

1、 精简指令集(RISC)技术

PIC系列单片机的指令系统只有35条指令，常用约20条。

——好学、易用;绝大多数为单周期指令，执行速度快!

MCS-51系列单片机指令系统有111条指令!

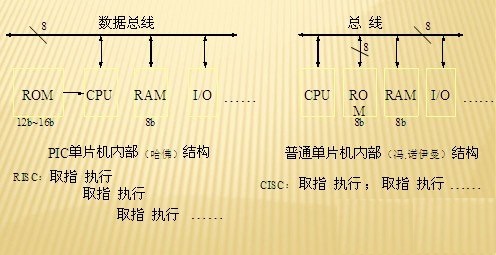

2、哈佛总线结构

3、 寻址方式简单

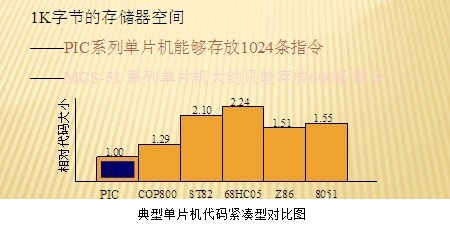

4、代码压缩率高

PIC系列单片机只有4种寻址方式

——寄存器间接寻址、立即数寻址、直接寻址和位寻址

MCS-51 系列单片机则有7种寻址方式!

5. 具有低工作电压、低功耗、驱动能力强等特点

PIC系列单片机的I/O口是双向的，其输出电路为CMOS互补推挽输出电路。I/O脚增加了用于设置输入或输出状态的方向寄存器，从而解决了51系列I/O脚为高电平时同为输入和输出的状态。

6.状态特性简单

当置位1时为输入状态，且不管该脚呈高电平或低电平，对外均呈高阻状态;置位0时为输出状态，不管该脚为何种电平，均呈低阻状态，有相当的驱动能力，低电平吸入电流达25mA，高电平输出电流可达20mA。相对于51系列而言，这是一个很大的优点

7.可直接驱动数码管

它可以直接驱动数码管显示且外电路简单。它的A/D为10位，能满足精度要求。具有在线调试及编程(ISP)功能。



三、pic单片机不足之处

其专用寄存器(SFR)并不像51系列那样都集中在一个固定的地址区间内(80-FFH)，而是分散在四个地址区间内。只有5个专用寄存器PCL、STATUS、FSR、PCLATH、INTCON在4个存储体内同时出现，但是在编程过程中，少不了要与专用寄存器打交道，得反复地选择对应的存储体，也即对状态寄存器STATUS的第6位(RP1)和第5位(RP0)置位或清零。数据的传送和逻辑运算基本上都得通过工作寄存器W(相当于51系列的累加 器A)来进行，而51系列的还可以通过寄存器相互之间直接传送，因而PIC单片机的瓶颈现象比51系列还要严重，这在编程中的朋友应该深有体会。
