pic单片机高手篇，pic单片机多路ad切换程序+循环程序介绍

pic单片机是最重要的单片机种类之一，对于pic单片机，小编曾带来诸多介绍，如pic单片机的优势、pic单片机选型等。而在本文中，小编将为大家介绍两种pic单片机程序：一是pic单片机多路ad切换程序，二是pic单片机循环程序。如果你对这两类程序存在一定兴趣，不妨继续往下阅读。

一、pic单片机简介

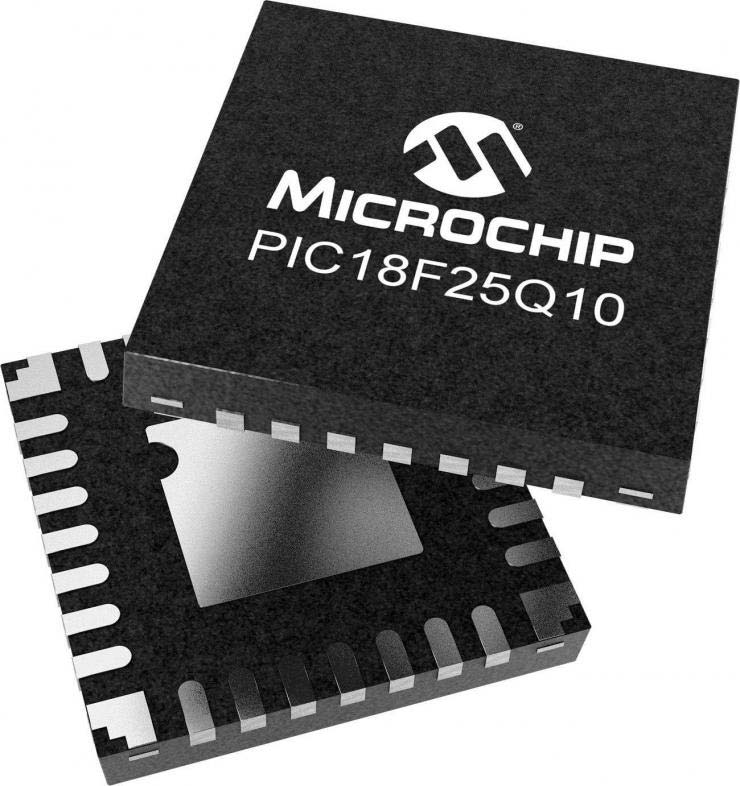

pic单片机(Peripheral Interface Controller)是一种用来开发和控制外围设备的集成电路(IC)。一种具有分散作用(多任务)功能的CPU。与人类相比，大脑就是CPU，PIC 共享的部分相当于人的神经系统。PIC 单片机是一个小的计算机。PIC单片机有计算功能和记忆内存像CPU并由软件控制运行。然而，处理能力—般，存储器容量也很有限，这取决于PIC的类型。但是它们的最高操作频率大约都在20MHz左右，存储器容量用做写程序的大约1K—4K字节。时钟频率与扫描程序的时间和执行程序指令的时间有关系。但不能仅以时钟频率来判断程序处理能力，它还随处理装置的体系结构改变。如果是同样的体系结构，时钟频率较高的处理能力会较强。

二、AD转换介绍

所谓模拟量很好理解就是模拟量是指变量在一定范围连续变化的量;也就是在一定范围(定义域)内可以取任意值(在值域内)。数字量是分立量，而不是连续变化量，只能取几个分立值，如 三位进制数字变量只能取7个整数值0.1.2.3.4.5.6.7。

而不是经过AD通道的话，经过的是普通的IO口，那么模拟信号只会在引脚上出现两种数字结果，一个是1一个是0，而不能比较准确的描述出模拟量的数值，模拟量信号是一种变量信号，比如果0V--10V，或50MA到100MA，开关信号是一种通断信号，比如家里的灯开关，数字信号是一种连续的开关信号或高低电平信号，比如1101----高高低高。一连串的信号代表数字信号。

再继续说一下AD精度的问题，8位AD精度的话就是将这个满电压值分成2^8=256份，比方说51单片机采集的电压范围是0-5v 那么0v对应的是 0 5v对应的是255.

三、pic单片机多路ad切换程序

void ad_init (void)

{ ADIF=0X00;

ADCON1=0x80;//

ADCON0=0X81; //十位结果必须高为8位

TRISA=0X0FF;//默认为AD输入

PORTA=0X00;

TRISE0=1;

TRISE1=1;

TRISE2=1;

ADON=1;

}

void delay(unsigned int x)

{

unsigned int a，b;

a=(2*x/8);

for(a;a》0;a--);

for(b=5;b》0;b--);

}

unsigned int read_ADresult(unsigned char channel)

{

channel &= 0x07; // 此处语法相当于channel=channel&0x07 联系自反加语法!

ADCON0 &= 0x85; // 清当前通道

ADCON0 |= (channel《《3); //10 xxx 001

delay(30);

ADGO=1;

while(ADGO) conTInue;

return (ADRESH《《8)+(ADRESL);

// return ADRESL;

}

unsigned int ad_res[8];//存放AD转换值

for(j=0;j《8;j++)

{

ad_res[j]=read_ADresult(j);

}

四、pic单片机循环程序实例

下面小编将为大家介绍一种定时程序，说明循环程序在PIC单片机上的应用。小编此次以PIC16F84单片机为例建立其定时源程序清单。该定时器源程序只需改变一条指令的常数设置，即可使定时时间从分钟级到3?8小时的连续变化(4MHz晶振条件)。在该源程序上再多设置一次循环，可使定时时间长达1月以上。

该PIC16F84单片机定时源程序可直接在MPLAB集成开发环境软件下进行汇编，其汇编后生成的HEX文件可在实验编程器1?01上对源程序进行固化并可在相应的实验板上直接观察实验的结果。PIC16F84单片机时的源程序清单如下(文件各可自定义)：

LIST 　　 P=PIC16F84

#INCLUDE P16F84?INC

COUNT1 EQU 　　0x1F

COUNT2 EQU 　　0x1E

COUNT3 EQU 　　0x1D

COUNT4 EQU 　　0x1C

ORG 　0

START CLRW　　　　　　;与MOVLW 0等效

BSF 　　 STATUS，5;选体1

MOVWF TRISB　 ;设B口为输出

BCF 　　 STATUS，5;STATUS复位当前体0

CLRF 　 PORTB ;定时启动功能

M1 　 BTFSS 　 PORTA，1 ;判断A口第D1位，D1=1间跳，D1=0顺

;序执行

GOTO 　 M2

GOTO 　 M1

M2 　 MOVLW 0xAA　 ;选B口定时位，LED亮开始定时

MOVWF PORTB　 ;B口按0x10101010输出

DELY CLRW　　　　 　　 ;与MOVLW 0等效

MOVLW 0xFF

MVOWF COUNT1

MVOWF COUNT2

MVOWF COUNT3

MOVLW 0　　　 ;与CLRW指令等效

MOVLW 0x02　　 ;0x02送W(最大定时为0xFF)

MOVWF COUNT4 ;定时值控制(细调)

LOOP DECFSZ COUNT1，1 ;CPUNT减1，为0间跳

GOTO LOOP

DECFSZ COUNT2，1 ;同上特点，这里d=1可不用

GOTO 　 LOOP

DECFSZ COUNT3，1 ;同上

GOTO LOOP

DECFSZ COUNT4，1 ;同上，但COUNT4中值可自由选定

GOTO LOOP

CLRW　　　　　　 ;与MOVLW 0相同

MOVLW 0x02　　;定时结束显示

MOVWF PORTB

M3 GOTO M3

END 　　　　　　　 ;程序结束

说明：该源程序中常数设置可由读者任意改变，改变之后即可达到任意时间的设定。

以上便是此次小编带来“pic单片机”关内容，通过本文，希望大家对小编介绍的两类pic程序具备一定的了解。如果你喜欢本文，不妨持续关注我们网站哦，小编将于后期带来更多精彩内容。最后，十分感谢大家的阅读，have a nice day!
