XGL－H103LED书写板灯

产品简介

XGL－H103LED书写板灯是江苏新广联光电股份有限公司健康教育照明系列中的一款产品，主要用于中小学等各类院校书写板照明，具有双灯条补光设计、高照度、高均匀度、无蓝光危害、低眩光（UGR符合国家标准）、造型简约、高显指等特点。

目前，该产品已通过江苏省经信委组织的“新产品新技术”鉴定，并已取得两项发明专利、两项实用新型专利以及两项外观专利。

产品创新性

1、全金属外壳，配以象牙白钢琴烤漆工艺，美观大方，散热优。

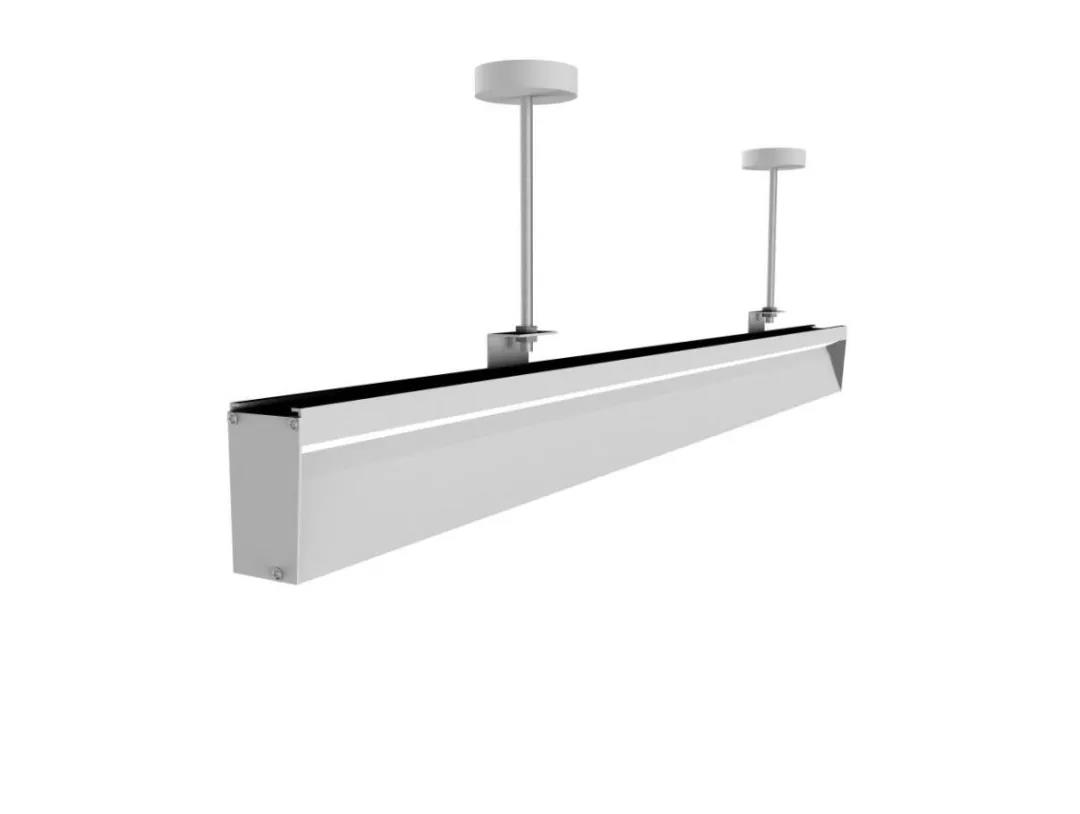

XGL－H103LED书写板灯外观

2、采用专业级二次配光设计，呈现完美的光照效果，按照《T ／JYBZ 005－2018中小学教室照明技术规范》，测得新广联书写板照度均匀度高达0．92（此标准要求＞0．8），趋于完美。

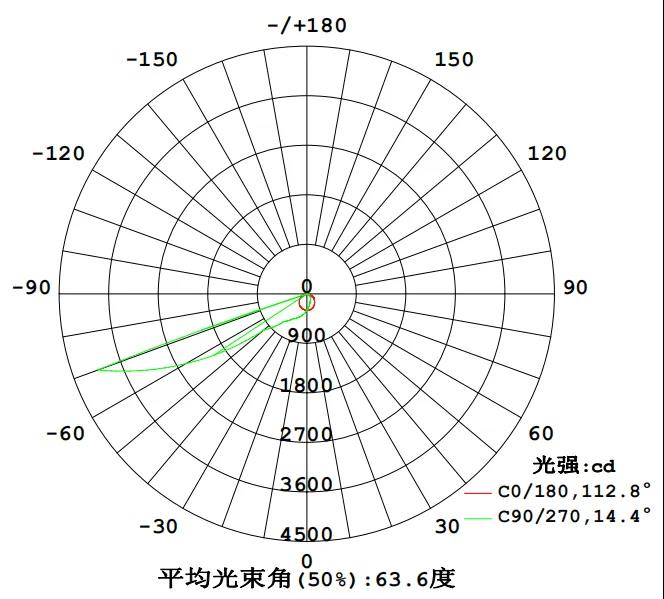

配光曲线

3、完美的配光比例，精确的弧面遮光设计，将光线有效地反射到书写板表面，提高了书写板照度，在保证书写板高均匀度的前提下，大大缩短了书写板灯到书写板的水平距离，最小可减至0．4米。保证了教师在讲课过程中不会看到发光面，从而有效避免了产生的眩光风险。

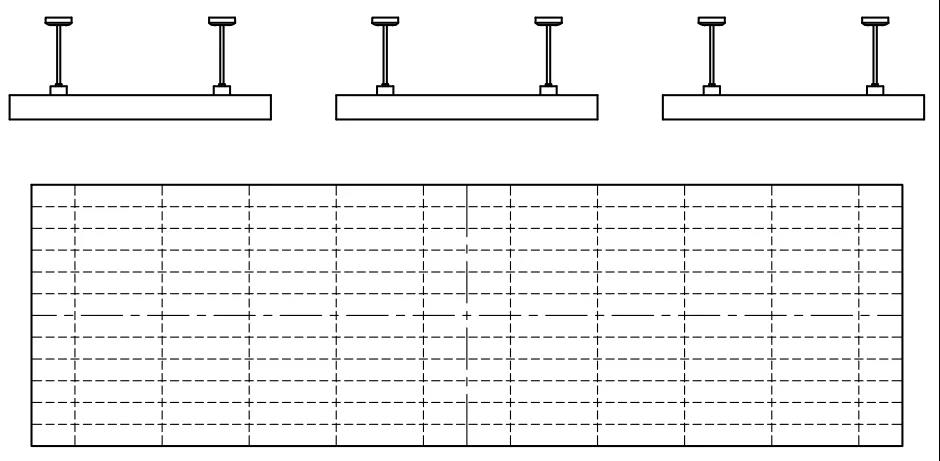

按照《团体标准：中小学教室照明技术规范 T JYBZ 005—2018》，书写板取30个测点，且每个测点间隔40cm

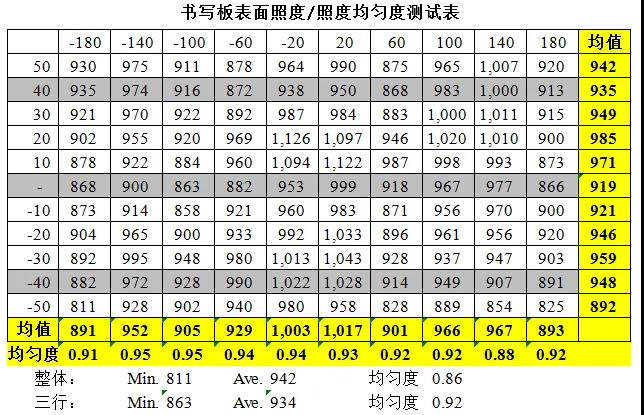

表中“整体”表示在书写板上取110个测点获得的平均照度值以及均匀度；“三行”表示按照如上《团体标准：中小学教室照明技术规范 T JYBZ 005—2018》标准的取30个测点的方法，根据测量数据，测得平均照度值以及均匀度，该标准规定均匀度≥0．8，XGL－H103LED书写板灯测试均匀度为0．92，远高于该标准规定。

4、采用隔离电源方案并内嵌在塑料壳体内，与书写板灯金属外壳保证足够的电气间隙，确保了安全。

5、发光表面采用V0阻燃等级的PC材料，保证防火安全。

6、特殊的电路设计，可灵活调整电流配比，保证产品的最优配光。

7、模块化设计思路，保证生产组装、现场安装的简单便捷。

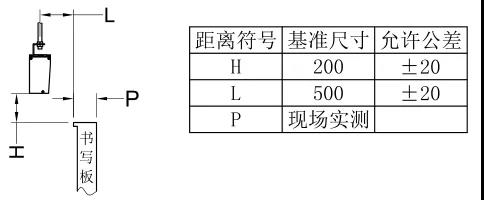

安装示意图

8、灯具内置ZigBee无线控制模块，结合本地控制面板实现教室的情景模式控制，结合教室的其它设备实现联动控制，通过新广联智慧云平台实现远程控制，数据反馈。云端连接无线音响，实现语音控制。

主要技术参数

额定电压：220V

显色指数：Ra＞90

相关色温：5000K

功率因数：＞0．95

整灯光效：80lm／W

色容 差：＜3SDCM

应用案例赏析

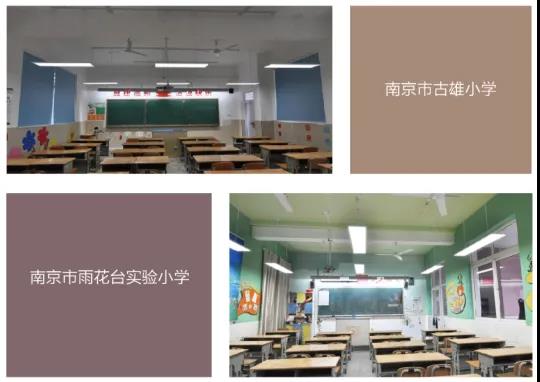

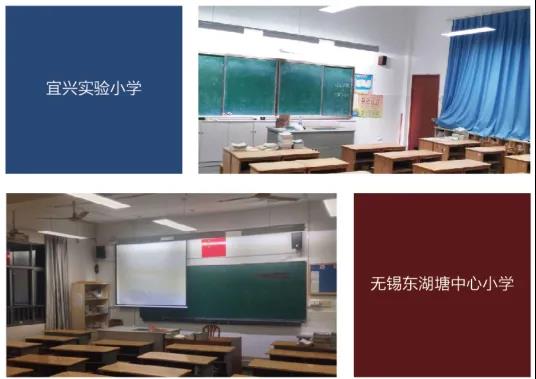

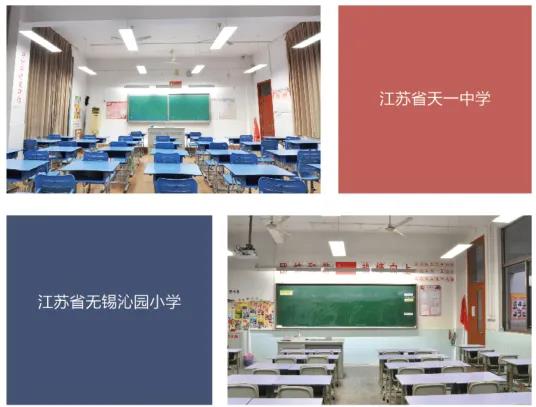

迄今为止，江苏新广联光电股份有限公司已完成江苏省天一中学、江苏省无锡沁园中学、南京市古雄中学、南京市雨花台实验小学、宜兴实验小学、无锡东湖塘中心小学等学校5000多个教室的XGL－H103LED书写板灯安装。

该产品在实际应用中不仅节能、维护方便，更保护师生的用眼健康，得到校方的一致好评。

结语

近年来，中国青少年近视率不断上升。究其原因，除了遗传、用眼过度和用眼习惯不良等主观因素之外，教室照明环境对视力的影响至关重要。为了保护莘莘学子的用眼健康，国内多个以室内照明为主营业务的企业纷纷通过产品光学设计的创新，营造以人为本的教室照明光环境。

其中，作为以教育健康照明为主要发展方向之一的江苏新广联光电股份有限公司（下称“新广联”）凭借着多年发展历程中积累的研发实力，打造出XGL－H103LED书写板灯这一创新精品，用二次配光设计、弧面遮光设计等技术手段，为课堂上师生的用眼健康带来一份富含人性化关怀的科技价值。

未来，教育健康照明将是一个社会关注度极高的领域。作为在该领域以“传承历史、创造未来”为发展理念新广联，必定能为关注教育事业的社会大众带来一份接一份的光健康科技创新成果，升华照明之于民生建设中的普世价值。
