用AD7858提高DSP采样精度的新方法

　　0 引言

　　TI公司生产的TMS320x系列DSP是专为实时信号处理而设计的。该系列DSP控制器将实时处理能力和控制器外设功能集于一身，可为控制系统的应用提供一个理想的解决方案。笔者在设计一款新型金属探测器时，采用TMS320LF2407xA芯片来对AD采样数据进行分析，从而成功地实现了对电机运转的控制。

　　DSP芯片TMS320LF2407XA内部具有10位A／D转换器。但是，由于它仅含有10位A／D转换器，若除去第一位符号位，也就是真正有用的只有九位，达不到本项目的检测精度要求。为此，本文介绍一种通过外接12位A／D转换器(AD7858)来提高DSP检测精度的新方法。

　　1 AD7858的主要特性

　　AD7858是AD公司推出的12位串口、高速、低功耗、逐次逼近式AD转换器。它可在3～5.5 V的电压下工作，其数据通过率高达200 kSPS。该芯片内含一个低噪声、宽频带的跟踪／保持放大器，可以处理高达200 kHz的宽频信号。

　　AD7858很容易与微处理器或DSP接口。输入信号从CONVST的下降沿开始被采样(此位可通过硬件引脚或软件位操作)，转换也从此点启动。忙信号线在转换起始时为高电平，之后在400μs后跳变为低电平以表示转换结束。

　　AD7858的主要特性如下：

◇支持3～5.5 V电压供电；

◇上电时，具有系统自动校准(校验芯片本身或芯片外设是否出错)和自动自校准(校验校
准寄存器是否出错)的功能；

◇具有高速串行接口；

◇低功耗。在3 V电压下，功耗仅为12 mW；

◇片内集成有高性能的抽样和保持放大器，输入信号可以采用单端输入方式，也可以采用差分输入方式；

◇AD7858芯片能够支持用硬件或软件启动AD转换；

◇转换完成自动进入休眠模式，休眠时的功耗为25μw；

◇采用24引脚DIP、SOIC或TSSOP等多种封装形式。

　　图1所示为AD7858的内部功能框图。

　　2 AD7858的引脚功能

　　AD7858的主要引脚功能如下：

　　CONVST：转换开始位。当时钟下降沿到来时，系统为保持模式，且开始进行数模转变。如此脚不用，应与DVDD相连；

　　BUSY：忙信号输出端。用于表明器件所处的状态。在CONVST下降沿或CAL上升沿之后，忙信号变为高电平，并在转换期间保持高电平。一旦转换结束并将转换结果存入输出寄存器，该端复位为低电平；

　　SLEEP：休眠或低功耗模式。该脚为低时，器件处于休眠模式，如若此时不存在数模转换或校准工作，那么，所有的电路(包括内部参考电压)，全处于关断模式；若该脚为1，则器件正常运行。如若休眠模式只用软件控制，那么，此脚始终为高电平；

　　REFIN／REFOUT：参考输入／输出。此脚可作为模数转换的内部参考电压，并可通过串联电阻与内部电路相连；

AVDD：模拟电源端(3.0～5.5 V)；

AGND：模拟地；

CREF1：参考电容。此引脚必须接0.01μF的电容到AGND脚；

CREF2：参考电容。此引脚必须接0.01 μF的电容到AGND脚；

AIN1-AIN8：模拟输入。可用作单端输入或差分输入；

CAL：校验输入端。此脚有0.15μA的内部提升电流。为使芯片在上电时能自动自校准。此脚必须用10 nF电容接DGND脚；

DVDD：数字电源端(3.0～5.5 V)；

DGND：数字地；

DOUT：16位串行数据输出端；

DIN：16位串行数据输入端；

CLKIN：数字时钟输入端。该时钟可决定数模转换的时间；

SCLK：串行时钟信号；

SYNC：同步信号输入端。低电平有效。

　　3 硬件设计

　　DSP与AD7858芯片的连接方法如图2所示。设计时，模拟电源和模拟地、数字电源和数字地都应通过电容网络去耦，以减小电源输入噪声。为了得到较好的信噪比，可将AGND与DGND连在一起，并采用单端输入，同时选择两路单独的通道AIN1、AIN4；SLEEP引脚与DVDD相连，表明此时的休眠模式只受软件控制；CAL引脚可通过0.01μF与DGND连接，转换结果将以16位二进制从DOUT输出，并通过SPISOMI回送给DSP。该数据的前4位始终为0。在BUSY位为低电平时，DSP将向AD7858发送CONVST信号，并在CONVST的下降沿开始转换。该电路的给定主脉冲频率为4MHz，系统可通过I／O口向AD7858发送同步信号SYNC。

　　4 软件设计

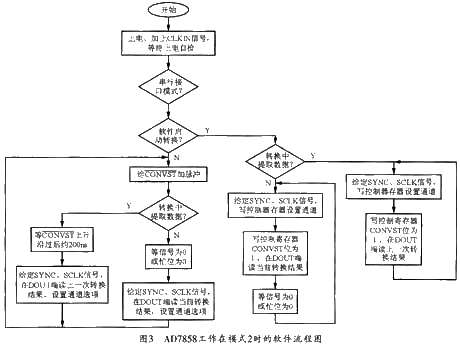

　　软件设计的主要任务是完成数据采集。本设计，采用TI公司的TMS320LF2407A芯片作为主机。系统调试环境为CCS2.0版本。并采用C语言编程。图3所示为AD7858工作在模式2时的软件流程图。

　　5 结束语

　　S该DSP的最高采样电压为3.3 V，AD转换器(AD7858)则为12位转换器，因此，除去一位最高位(符号位)，也就是说：该电路具有11位采样精度。

　　另外应当指出的是，在实际应用中，模拟地和数字地最好采用地层的形式，且模拟地和数字地应在芯片下单点接地。由于AD7858模／数转换器是采用串口并通过串行方式输出数据，而这种数据输出口与并口相比，其管脚较少，因而能节省器件在PCB板中所占的空间，比较适用于各类小型装置。
