基于EDA的数据传输系统的HDB3编码器

　　0 引言

　　数字基带信号的传输是数字通信系统的重要组成部分。在数字通信中，有些场合可不经过载波调制和解调过程，而对基带信号进行直接传输。采用AMI码的信号交替反转，有可能出现四连零现象，这不利于接收端的定时信号提取。而HDB3码因其无直流成份、低频成份少和连0个数最多不超过三个等特点，而对定时信号的恢复十分有利，并已成为CCITT协会推荐使用的基带传输码型之一。为此，本文利用VHDL语言对数据传输系统中的HDB3编码器进行了设计。

　　1 HDB3码的编码规则

　　HDB3码是AMI码的改进型，称为三阶高密度双极性码，它克服了AMI码的长连0串现象。

　　HDB3码的编码规则为先检查消息代码(二进制)的连0串，若没有4个或4个以上连0串，则按照AMI码的编码规则对消息代码进行编码；若出现4个或4个以上连0串，则将每4个连0小段的第4个0变换成与前一非0符号(+1或-1)同极性的V符号，同时保证相邻V符号的极性交替(即+1记为+V，-1记为-V)；接着检查相邻V符号间非0符号的个数是否为偶数，若为偶，则将当前的V符号的前一非0符号后的第1个0变为+B或-B符号，且B的极性与前一非0符号的极性相反，并使后面的非0符号从V符号开始再交替变化。

　　2 HDB3编码器的VHDL建模与程序设计

　　HDB3码的VHDL建模思想是在消息代码的基础上，依据HDB3编码规则进行插人“V”符号和“B”符号的操作，且用2位二进制代码分别表示。最后完成单极性信号变成双极性信号的转换。其编码模型如图1所示。

　　2.1 插“V”模块的实现

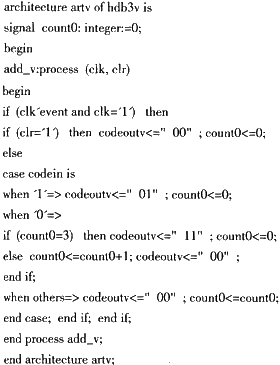

　　插“V”模块主要是对消息代码里的四连0串的检测，即当出现四个连0串的时候，把第四个“0”变换成符号“V”，用“11”标识。 “1”用“01”标识，“0”用“00”标识。其模型如图2所示，实现的VHDL结构代码如artv：

　　2.2 插“B”模块的实现

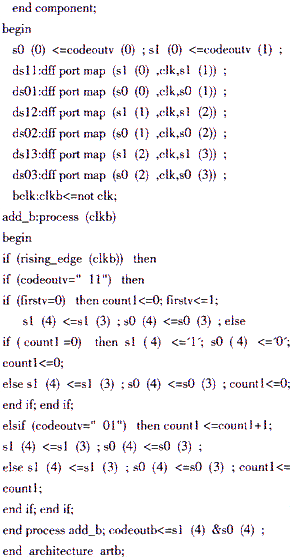

　　插“B”模块的建模思路是当相邻“V”符号之间有偶数个非0符号时，把后一小段的第1个“0”变换成一个“B”符号。可用一个4位的移位寄存器来实现延迟，这样经插“V”处理过的码元，可在同步时钟的作用下同时进行是否插“B”的判决，等到码元从移位寄存器里出来的时候，就可以决定是应该变换成“B”符号，还是照原码输出。输出端用“11”表示符号“V”，“01”表示“1”码， “00”表示“0”码，“10”表示符号“B”。其模型如图3所示，VHDL的结构代码如artb：

　　2.3 单极性变双极性的实现

　　根据编码规则， “B”符号的极性与前一非零符号相反，“V”极性符号与前一非零符号一致。因此，可对“V”单独进行极性变换(“V”已经由“11”标识，相邻“V”的极性是正负交替的)，余下的“1”和“B”看成一体进行正负交替，从而完成HDB3的编码。

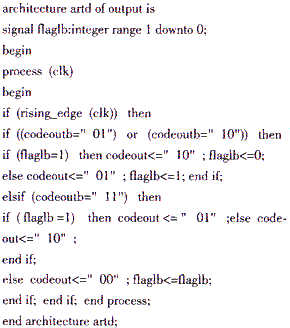

　　因为经过插“B”模块后， “V”、 “B”、“1”已经分别用双相码“11”、 “10”、 “01”标识。“0”用“00”标识。而在实际应用中，CPLD或FPGA端口的输出电压只有正极性电压，且在波形仿真中也只有“+1”和“0”，而无法识别“-1”。所以要得到所需HDB3编码的结果，需定义“00”、“01”、“10”来分别表示“0”、 “-1”、 “+1”。可将插“B”模块后输出的“00”、“01”、“10”、“11”组合转换为“00”、“01”、 “10”组合，再通过“00”、 “01”、“10”控制四选一数字开关的地址来选择输出通道，就可以实现0、-B、+B。本设计使用CC4052的一组通道作为四选一数字开关，从而将CPLD或FPGA目标芯片的标识性输出转换成双极性信号，最终实现HDB3非归零编码。CC4052的接线如图4所示，所实现的地址控制器的模型如图5所示。其VHDL结构代码如artd：

　　3 HDB3编码器的仿真

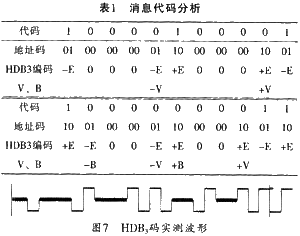

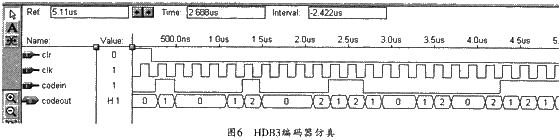

　　在此，以四连“0”的可能性通过如表1所列的多“0”消息代码进行分析，并利用EDA工具对VHDL源程序进行编译、适配、优化、逻辑综合与仿真。仿真结果显示其完全可以达到编码要求。其仿真图如图6所示。而将HDB3编码硬件描述下载到CPLD或FPGA目标芯片中，然后连接好CC4052进行实际应用测试(用示波器测得)的编码波形如图7所示。

　　4 结束语

　　将基于VHDL的HDB3编码用在光纤通信系统中作为误码仪测试误码的HDB3转换器，能满足实际测试的需要。且运用基于VHDL的可编程芯片开发技术将相关的信号处理电路进行硬件描述，并用CPLD／FPGA技术实现数字通信系统，不仅可以实现多种数字逻辑功能，而且可大大提高工作效率，减少电路设计的时间和可能发生的错误，同时也可降低开发成本。
