询问 AI随着亚微米技术的发展，FPGA芯片密度不断增加，并以强大的并行计算能力和方便灵活的动态可重构性，被广泛地应用于各个领域。但是在复杂复法的实现上，FPGA却远没有32位RISC处理器灵活方便，所以在设计具有复杂算法和控制逻辑的系统时，往往需要RISC和FPGA结合使用。这样，电路设计的难度也就相应大大增加。随着第四代EDA开发工具的使用，特别是在IP核产业的迅猛发展下产生的SOPC技术的发展，使嵌入式RISC的通用及标准的FPGA器件呼之欲出。单片集成的RISC处理器和FPGA大大减小了硬件电路复杂性和体积，同时也降低了功耗、提高了系统可靠性。Altera公司的EPXA10芯片就是应用SOPC技术，集高密度逻辑（FPGA）、存储器（SRAM）及嵌入式处理器（ARM）于单片可编程逻辑器件上，实现了速度与编程能力的完美结合。本文所介绍的图像驱动和处理系统正应用了EPX10的这些特点，充分发挥了FPGA逻辑控制实现简单、对大量数据做简单处理速度快的优势以及ARM软件编程灵活的特点。
1 内嵌ARM核的FPGA芯片EPXA10及其主要特点
EPX10单片集成了ARM核、高密度的FPGA、存储器及接和控制模块，不仅简化了ARM与FPGA之间的通讯，也使片外扩展存储器以及和外设通讯变得相对简单；同时通过在FPGA中嵌入各种IP核和用户控制逻辑可以实现各种接口和控制任务。这样的高度集成化不仅大大加快了ARM与片内各种资源的通讯速度，而且减小了硬件电路的复杂性、体积和功耗，真正实现了SOPC。
EPX10内部结构框图如图1所示，主要分为嵌入式处理器和FPGA两部分。[page]
1.1 嵌入式微处理器ARM922T
EPX10嵌入式处理器部分集成了业界领先的32位ARM处理器（ARM922T），工作频率可达200MHz；支持32位ARMv4T指令集和16位Thumb扩展指令集；具有全性能的内存管理单元以及8K的指令缓存和8K数据缓存，以支持实时操作系统（RTOS）、C语言和汇编语言。
1.2 高密度的FPGA
EPXA10片内FPGA部分具有1000000门可编程逻辑、3MB的内置RAM和512个可供用户使用的I/O管脚，可以通过嵌入各种IP核实现各种标准工业接口（如PCI、USB等）。
1.3 先进的存储支持
EPXA10嵌入式处理器部分集成了256KB单口SRAM和128KB双口SRAM；同时集成了两个先进的存储支持：（1）SDRAM控制器，用于控制单倍速/双倍速不同控制进序来确定的，实现起来非常复杂。有了SDRAM控制器的支持，只需要在Altera公司提供的EDA开发软件Quartus II中设置好SDRAM工作所需的各种参数，就可以按照直接给出指令、地址和数据的方式对SDRAM进行操作，控制器会自动将各种指令转化成SDRAM所需的工作时序，大大降低了对SDRAM的控制难度。（2）从FPGA启动。这种启动方式需要将设计下载到片外E2PROM中，而且设计中可包含FPGA部分的应用。启动时FPGA为主动，ARM处复位状态，配置完成后，如果有对ARM的应用，则ARM解除复位，执行软件代码；反之，ARM一直处于复位状态。
[page]
2 EPXA10的工作方式
EPXA10嵌入式处理器部分提供了两条32位AMBA微控制器总线AHB1、AHB2，分别用于片内各种资源的通讯，如图1所示。基于AHB1、AHB2总线，EPXA10的工作方式大致可分为三种：（1）ARM作为AHB1总线的主控，直接访问HAB1总线的从属资源。包括SDRAM控制器、片上SRAM、中断控制器等。（2）ARM作为AHB1总线的主控，通过AHB1-2桥访问AHB2总线上的从属资源，包括UART、EBI、SRAM、Stripe-To-PLD桥等，同时通过Stripe-To-PLD桥对FPGA进行访问和控制。（3）FPGA通过AHB2的总线主控PLD-To-Stripe桥访问AHB2总线上的从属资源，包括SRAM、SDRAM控制器，UART等。
EPXA10片内集成了软件可编程锁相环路（PLL），为微控制器总线及SDRAM控制器提供了灵活精确的时钟基准。
3 EPXA10在图像驱动和处理方面的应用

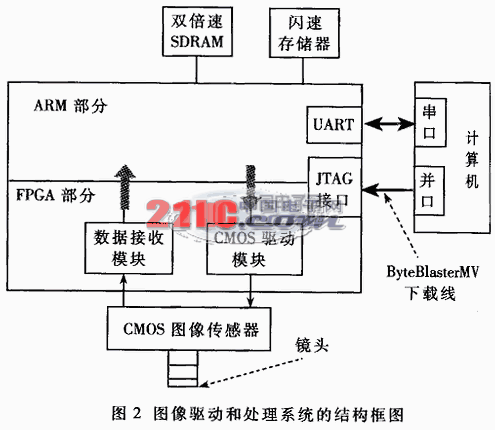

本文所述的图像驱动和处理系统主要利用PPGA逻辑控制实现简单、对大量数据做简单处理速度快以及ARM软件编程灵活的特点，系统框图如图2所示。在芯片FPGA部分，构造了CMOS驱动模块，驱动CMOS图像传感器使之能够采集图像数据。然后图像数据经数据接收模块存入片外SDRAM中，并经串口传入PC机，要将图像数据在PC机中显示成图像，还需编写基于CDib类的图像显示程序；同时将图像数据经芯片ARM部分的图像处理算法（本系统采用Sobel算子）处理，处理后的图像数据才能经串口传给PC机进行显示。为了验证基于ARM的图像处理算法实现的正确性，还将这一算法在PC机中进行了实现，最后针对同一幅图像，将两种实现的结果进行了比较。
[page]
3.1 图像的驱动
3.1.1 CMOS图像传感器的驱动

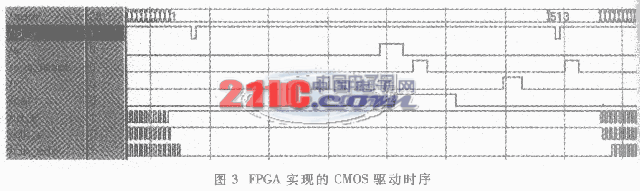

要使CMOS图像传感器的成像，必须设计正确的驱动时序，包括行同步、列同步、场同步及曝光时间设定等时序。利用FPGA逻辑编程简单的特点，用硬件描述语言Verilog HDL编程，可在FPGA中实现CMOS图像传感器的驱动时序，该驱动时序的仿真结果如图3所示。图中，ld_y为行选通信号；ld_x为列选通信号；cal为场选通信号；clk_adc为内部A/D转换器所需的时钟；addr为行列地址线；sys_reset为曝光时间设定信号；s和r为内部放大器选通信号。
3.1.2 图像的采集

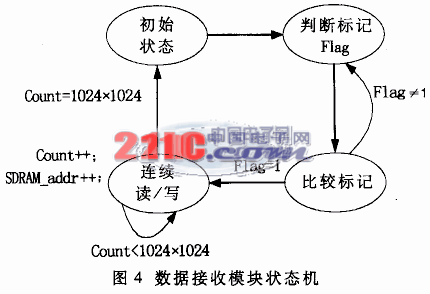

CMOS图像传感器输出的信号为数字信号（即数字图像数据），所以图像的采集要通过FPGA中的数据接收模块将图像数据保存到片外SDRAM中。数据接收模块状态机如图4所示。标志Flag为1，开始采集数据。因为CMOS图像传感器在每个A/D转换时钟周期输出一个数据（如图3所示），接收模块也相应地设计成一个时钟接收周期接收一个数据（Burst状态），这样就发挥了FPGA对大量数据处理速度快的优势。
3.1.3 图像的显示
ARM将SDRAM中的图像数据经串口传给计算机，在计算机中用VC++语言编写串口协议和图像显示程序，将CMOS图像传感器采集到图像显示在屏幕上，以便于监测验证。
3.2 图像的处理
本系统采用的图像处理算法基于Sobel边缘检测算子。图像的边缘是由灰度不连续性所反映的，是的最基本信息。边缘检测算子检查每个像素的的领域并对灰度变化率进行量化，也包括方向的确定，大多数使用基于方向导数掩模求卷积的方法。就sobel算子而言，如图55所示，采用了两个3×3卷积核形成边缘算子模板，紧邻中心像素的像素有4个，和中心像素成斜对角的像素也有4个，距离中心素近的模板值的系数为2，成斜对角的比较远，所以其系数为1，该系数反映了这样一点：领域对当前像素的灰度梯度的影响程度越近影响越大，越远影响越小。图像中的每个点都用这两个核做卷积，一个核对垂直边缘响应最大，而另一个核对水平边缘响应最大，两个卷积的最大值作为该点的输出位，反映了当前位置灰度梯度（图像边缘）的主要方向和大小。运算结果反馈了一幅边缘幅度图像。[page]
因为拍摄的图像边1024×1024，采用的Sobel算子为3×3模板，所以图像周边的一圈像素（第1行、第1024行、第1列、第1024列）保持原灰度值。在图像的第2行2列到1023行1023列的范围内，用图5所示的算子模板进行扫描计算，即当前像素和与当前像素相邻的8个像素，分别与模板中位置相应的8个系数相乘，累加这9个乘积结果，就得到针对某一方向的灰度梯度。比较两个方向的计算结果，取量大者作为当前位置的灰度梯度。图7为图6经过Sobel算子进行边缘提取后得到的图像。该算法在ARM中是基于C语言实现的，体现了ARM软件编程灵活的特点。
3.3 试验结果

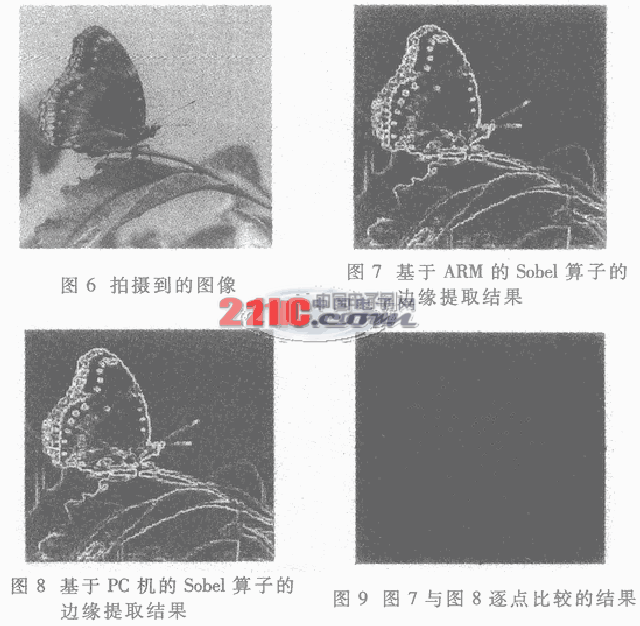

图6是成功驱动CMOS图像传感器后拍摄的景物图像，可见图像非常清晰。本文介别针对Soble算子进行了基于PC机和基于ARM的实现，图7为图6经过ARM中的Sobel算子的边缘提取结果，图8为图6经过PC机中Sobel算子的边缘提取结果，图9为图7和图8逐像素的比较结果。可见两种实现方法得到的结果完全一致，说明了基于ARM的Sobel算子的实现是正确的。
上述驱动和处理系统如果仅用FPGA来实现，算法部分的实现会比较复杂；如果仅用ARM来实现，驱动时序的设计也会非常困难。面采用内嵌ARM核的FPGA芯片EPXA10，单片就实现了上述系统，大大减小了设计的难度和电路的复杂性，同时也减小了硬件电路的体积和功耗，在系统小型化方面有着独特的优势。由于EPXA10集成了先进的ARM922T处理器器以及高密度的FPGA，所以在不增加体积和改进硬件电路的情况下，可以实现更加复杂的图像处理算法和硬件控制逻辑设计，具有很强的系统扩展潜力。这种嵌入式方案必将成为集成电路的发展趋势，将会在未来较短的时间里得到快速的发展。
