Virtex5高性能FPGA的脉冲激光测距系统

　　1 引言

　　传统激光脉冲时间测距系统常采用模拟电路阈值检测实现时刻鉴别。这种方法比较简单，但受脉冲幅度变化的影响较大，且对信噪比要求很高。当信噪比很低时，则无法实现测距功能。因此不用门控电路控制脉冲计数，而直接利用高速数据采集器件及计算机进行数据采集和处理，可以获得大量的回波信息。面对高速率的传输数据，高性能FPGA的接口设计便成为连接前端A／D与后端信号处理器的纽带。

　　2 激光测距原理

　　在此仅讨论脉冲体制的激光雷达。作为一种非相干激光雷达，它采用的是脉冲法测距，即利用脉冲激光器发射一个或一列很窄的激光脉冲，通过测量回波与发射主波之间的脉冲延迟时间来测量距离(即测量飞行时间法)。在灵敏度足够和不产生测距模糊的情况下，其最大测量距离为：

　　R一=cTr/2=(C/2/fr=) (1)

　　式中：c是光速；Tr是激光往返于发射器和目标之间的传播时间，这里等于发射脉冲的重复周期；fc是激光发射脉冲的重复频率，用于确定回波脉冲是否到达的同步标志则决定了测距的准确度。对于利用计数脉冲计算光脉冲传播时间，其传播时间为：T=Tc·N=N/fc (2)

　　式中：N为传播时间内计数脉冲个数；Tc为计数器时钟周期；fc为计数器时钟频率。其目标距离为：R=cN/2fc (3)

　　由式(3)可知，fc越大，测量距离R精度越小。因此脉冲激光测距法的测距精度与计数脉冲时钟频率成反比，即时钟频率越高，测距精度也越高。

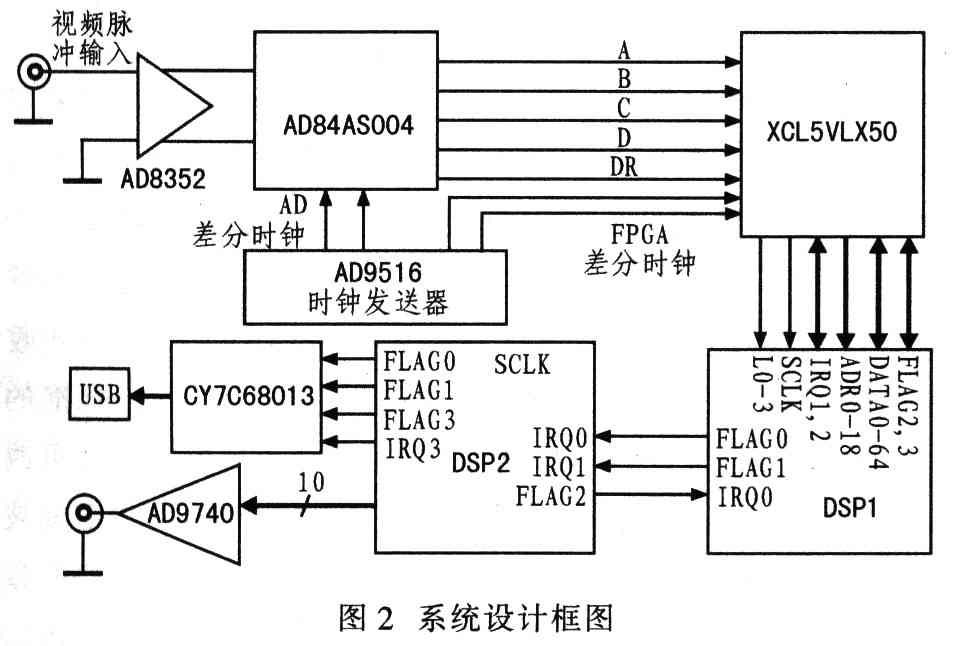

　　3 AT84AS004和XCL5VLX50简介

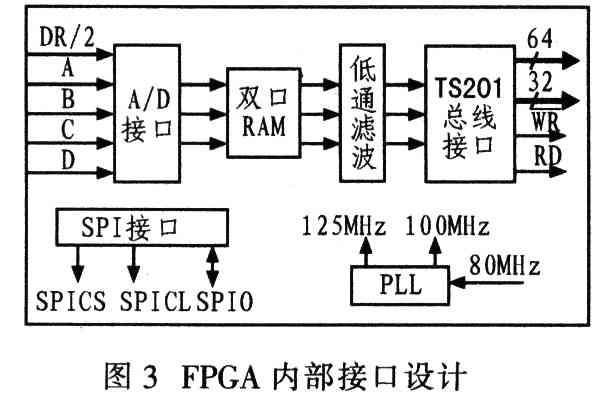

　　AT84AS004是由1：4的DMUX组成的10位2 Gs／s模数转换器，适用于满足第一或第二奈奎斯特采样定律的宽带信号的数字化。当它工作在2 Gs/s时，满足奈奎斯特第一定律会有7．8位的有效位和一55 dB的SFDR；满足奎斯特第二定律会有7．5位的有效位和54 dB的SFDR。1：4的多路数字信号输出是与LVDS逻辑兼容的，与标准的DSP和FPGA接口匹配，AT84AS004工作在2 Gs／s。由于A/D转换器AT84AS004集成度较高，模块设计相对简单。前端与运放采用差分输入方式，后端与FPGA内的4个双口RAM对应连接。采样速率为1 GHz，数据输出采用1：4并行模式，输出数据率为250 MHz,输入时钟和数据输出时钟类型可分别设置为CLK／2和DR/2，设置方法如图1所示。PCB设计可参考AT84A—S004一EB数据手册。
