虽已立秋，暑热依旧。

坐进车里，启动汽车后，

做的第一件事一定是：打开车载空调。

为保证舒适，车载空调变得日益复杂，

而高能效的暖通空调系统对于混合动力汽车/电动汽车来说都至关重要。

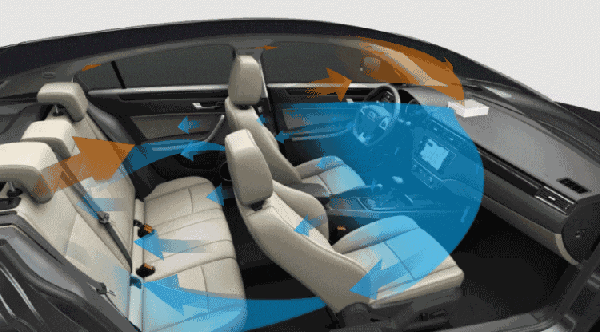

车载暖通空调

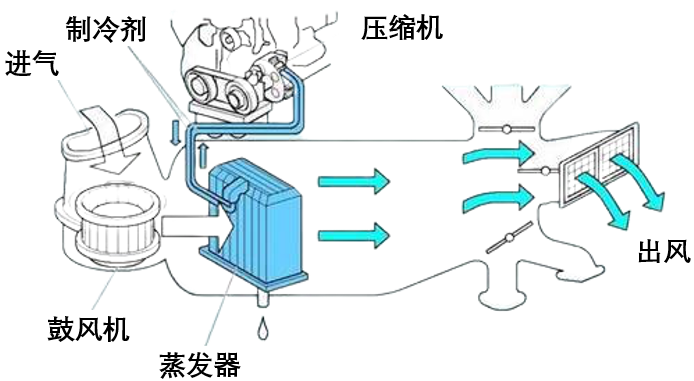

车载暖通空调是由压缩机、冷凝器、节流元件、蒸发器、风机及必要的控制部件构成，用于调节车内温度、湿度的空调系统。

目前的车载暖通空调系统基本上可分为三类:手动空调、半自动空调和全自动空调。这三种系统存在于不同的地区市场和汽车市场。而自动空调和半自动空调的通风阀是由步进电机或直流电机驱动的。具体是哪种电机取决于系统的复杂性和客户需求。

典型通风阀电机配置是利用内置电位计的直流电机执行位置检测功能；另一种控制方法是采用单极步进电机。

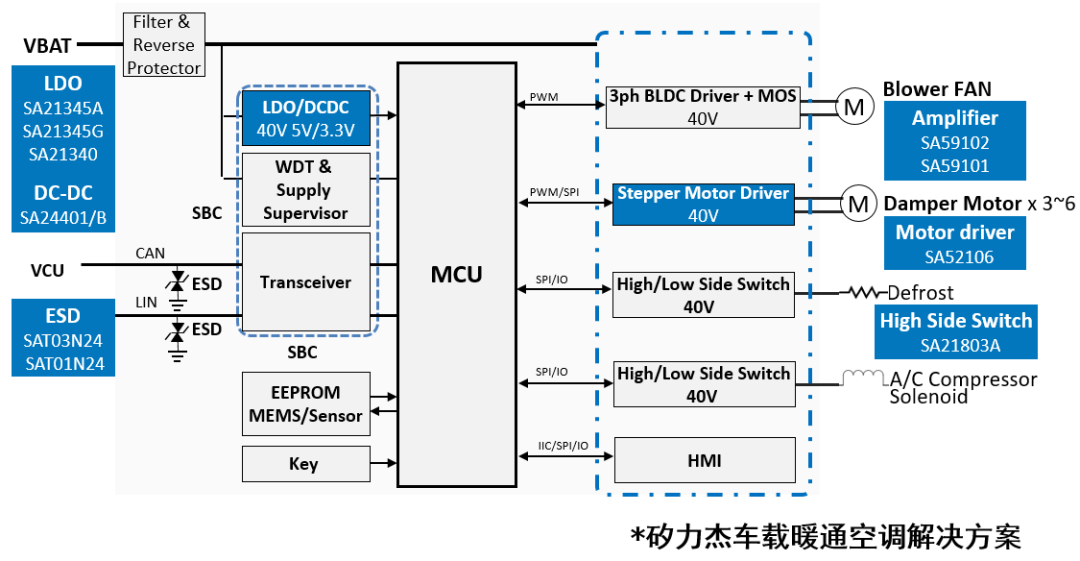

矽力杰

车载暖通空调解决方案

矽力杰为汽车HVAC控制模块集成电路提供高性能电机驱动解决方案，电流检测放大器，高效电源转换器及静电保护解决方案等。其中智能电机驱动方案集成一个SPI总线控制级和多项保护功能，在输出级集成6个半桥电路，能够驱动采用多种配置的直流电机和步进电机，同时电流检测放大器为三相同步电机提供电流反馈功能。

马达驱动

SA52106

带有SPI控制的六角半H桥驱动器

◆ 六个半桥驱动程序

◆ 13.5V供电每通道0.55A输出电流

◆ 低功耗模式

◆ 兼容5V / 3.3V系统

◆ 串行数据接口，最高频率达5MHz

◆ 具有故障报告功能

◆ 在频率为80Hz，100Hz和200Hz且8位占空比分辨率模式时具有PWM功能的输出

◆ 内部过电流保护，短路保护，负载检测，欠压锁定，过压锁定和热关断

◆ 获汽车AEC-Q100 1级认证

◆ 紧凑型封装: QFN5x5-24

电流检测放大器

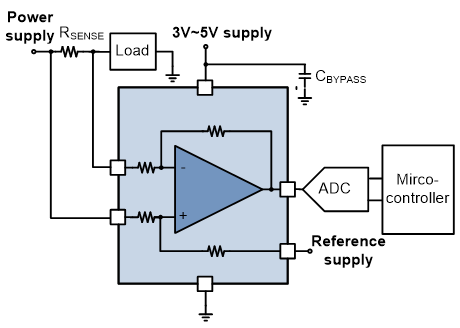

SA59101/2

精确电流检测放大器

◆  宽共模电压范围：-0.3~26V

◆  增益:   SA59101: 50V/V

               SA59102: 100V/V

◆  偏移电压(最大值):

      SA59101: ±100μV

      SA59102: ±50μV

◆  分流压降范围:

      SA59101: -40~40mV

      SA59102: -20~20mV

◆  精度:

     ♢ 最大±0.5% 的增益误差

     ♢ 0.5μV/℃ 偏移漂移(最大值)

◆  最大静态电流 : 100μA

◆  紧凑型封装: SOT363

HV Buck

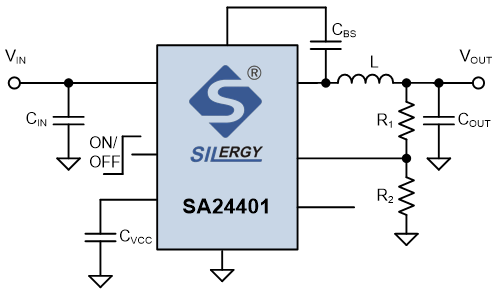

SA24401/B

40V输入同步降压调节器

◆ 宽输入电压范围: 4.2~40V

◆ 0.6A输出电流能力

◆ 输出电压:

    SA24401: 输出电压可调

    SA24401B: 3.3V固定输出低静态电流

◆ 开关频率:

    SA24401: 500kHz  SA24401B: 2.1MHz

◆ 内部软启动限制浪涌电流

◆ 参考电压: ±1% 1V

◆ 短路保护 热关断和自动恢复

◆ 紧凑型封装: SO8E

LDO

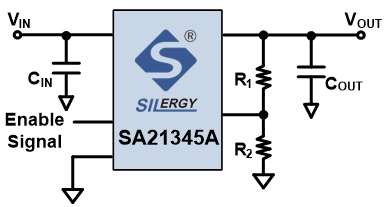

SA21345A

36V, 300mA LDO

◆ 宽输入电压范围: 4~36V

◆ 低压差电压 (300mV@300mA)

◆ 超低静态电流

◆ 极低关断电流

◆ 外接钽或陶瓷电容器

◆ 出色的负载/线性调整率

◆ 最大负载电流300mA

◆ 过流//热关断保护

◆ 获得汽车 AEC- Q100 1 级认证

◆ 紧凑型封装: SO8E

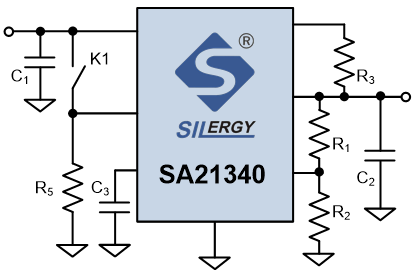

SA21340

36V, 300mA快速响应 LDO

◆ 高电流: 全温范围内为300mA

◆ 低压差电压300mV@300mA

◆ 输出电压可调

◆ 低接地电流

◆ 可编程的超时周期重置输出

◆ 限流/过温/欠压打嗝式保护

◆ 符合RoHS标准且不含卤素

◆ 获得汽车 AEC- Q100 1 级认证

◆ 紧凑型封装: SO8E

静电保护芯片

SAT01N24

LIN总线保护瞬态抑制二极管

◆ 高速数据线的瞬态保护

◆ IEC 61000-4-2 (ESD) ±30kV

◆ IEC 61000-4-5 (Surge) 4A (8/20μs)

◆ 可保护一条车规LIN总线

◆ 低电容: 12pF (典型值)

◆ 低漏电流: 0.01μA@VRWM (典型值)

◆ 符合AEC-Q101标准

◆ 每个I / O引脚可承受1000次ESD冲击，实现±8kV接触放电

SAT03N24

CAN总线保护瞬态抑制二极管

◆ 高速数据线的瞬态保护

◆ IEC 61000-4-2 (ESD) ±30kV

◆ IEC 61000-4-5 (Surge) 4A (8/20μs)

◆ 保护两条数据，控制或CAN总线

◆ 低电容: 12pF (典型值)

◆ 低漏电流: 0.01μA@VRWM (典型值)

◆ 符合AEC-Q101标准

◆ 每个I / O引脚可承受1000次ESD冲击，实现±8kV接触放电
