采用MAX II器件实现FPGA设计安全解决方案

　　本文提供的解决方案可防止FPGA设计被拷贝，即使配置比特流被捕获，也可以保证FPGA设计的安全性。这种安全性是通过在握手令牌由MAX II器件传送给FPGA之前，禁止用户设计功能来实现的。

　　基于SRAM的FPGA是易失器件，需要外部存储器来存储上电时发送给它们的配置数据。在传送期间，配置比特流可能会被捕获，用于配置其他FPGA。这种知识产权盗窃损害了设计人员的利益。

　　本文提供的解决方案可防止FPGA设计被拷贝，即使配置比特流被捕获，也可以保证FPGA设计的安全性。通过在握手令牌由MAX II器件传送给FPGA之前，禁止用户设计功能来实现这种安全性。选用MAX II器件来产生握手令牌，这是因为该器件具有非易失性，关电时可保持配置数据。而且，对于这种应用，MAX II器件是最具成本效益的CPLD。本文还介绍了采用这种方案的一个参考设计。

　　硬件实现

　　FPGA设计安全解决方案的硬件实现如图1所示。MAX II器件产生连续的握手令牌，发送至FPGA，以使能用户设计。FPGA和MAX II器件之间传送5个信号：clock、shift_ena、random_number、ready和handshaking_data。

　　一旦FPGA经过配置后，它向MAX II器件提供连续时钟。同时连接至FPGA和MAX II器件的启动/复位信号必须置位，以启动系统工作。FPGA中的随机数发生器(RNG)开始为FPGA和MAX II器件产生初始计数值(每次上电或者启动/复位信号置位时，仅向MAX II器件发送一次随机数)。随机数准备好后，shift_ena信号变为高电平，采用random_number信号，随机数串行移位至MAX II器件。随机数全部移位至MAX II器件后，ready信号置位，指示FPGA可以接收来自MAX II器件的握手令牌。

　　配置之后，由于Enable信号还是逻辑低电平，FPGA中的用户设计功能被禁止。只有MAX II器件送出的握手令牌和FPGA内部产生的数据相匹配，Enable信号才会置位，启动用户设计功能。这两个数据之间出现差异时，Enable信号变为低电平，禁止用户设计功能。MAX II器件中产生握手令牌和FPGA器件中产生数据的方法和过程相同。如果没有正确的令牌，FPGA器件中的用户设计功能被禁用。这样，即使配置比特流被捕获，也可以防止用户设计被拷贝。

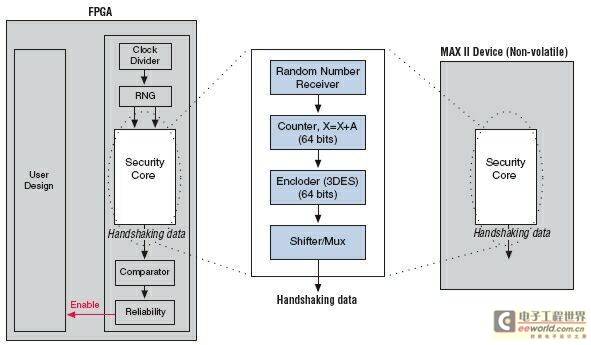

　　图1：FPGA设计安全方案的硬件实现。[page]

　　设计构建模块

　　FPGA的设计安全组成包括一个时钟分频器、随机数发生器(RNG)、安全内核、比较器和可靠性部分，而MAX II器件的设计安全组成只包括图1所示的安全内核。

　　FPGA和MAX II器件使用的安全内核相同，如图2所示，由以下部分构成：随机数接收器、64位计数器、编码器、移位器/复用器。

　　图2：FPGA和MAX II器件的安全内核。

　　1、时钟分频器FPGA中的时钟分频器用于从系统时钟产生速率较低的时钟，供给FPGA和MAX II器件的安全内核使用。这是因为安全内核不需要运行在非常高的频率下。特别是当系统运行频率非常高时，时钟分频器的作用便比较显著，否则，如果系统运行频率较低，可以不使用该分频器。

　　2、随机数发生器(RNG)每次启动/复位信号置位时，RNG为64位计数器产生随机初始值。然后，随机数同时串行移位至FPGA和MAX II器件的安全内核。参考设计采用32位RNG。

　　3、随机数接收器随机数接收器接收来自RNG的串行随机数，并按照正确的顺序排列数据，将其做为初始值送入64位计数器。

　　4、64位计数器64位计数器用于产生送入编码器的64位数据。它是按照公式X=X+A进行的一个简单加法器。X是一个64位初始值，而A是计数器递增值，应为质数。初始值X来自RNG。参考设计中，32位来自RNG，其余32位由用户在设计代码中设置。A可以由用户在设计代码中设置。计数器输出送入编码器，对数据进行加密。编码器每次完成前一数据的加密后，计数器数值递增。

　　5、编码器编码器可以采用任何难以破译的加密标准。参考设计采用了三重数据加密标准(3DES)。3DES编码器的输入和输出是64位值，需要48个时钟周期完成64位数据加密。

　　6、移位器/复用器移位器/复用器将编码器输出比特(16位)的一部分按照特定顺序，存储在寄存器中，编码器准备下一数值时，将其串行移位至比较器。

　　7、比较器比较器将MAX II器件的编码数据(握手令牌)与FPGA内部产生的编码数据逐位比较。如果MAX II器件和FPGA的数据相匹配，Enable信号置位，使能用户设计功能。如果出现不匹配，请参见下面的可靠性保证一节。这种方式可以重复几次，以产生更多的Enable信号，使能用户设计的不同部分。这种重复方式可以防止有人篡改FPGA比特流(这种可能性较低)，致使Enable信号变为高电平，导致设计安全方案失效。

　　8、可靠性可靠性部分处理随机比特错误，这种错误可能会导致系统停止工作。参考设计允许每10个时钟周期中出现一次数据不匹配(这仅仅是一个例子，用户可以根据实际应用，修改该方法，达到最佳效果)。换句话说，如果10个时钟周期中，数据不匹配不超过一次，Enable信号仍将保持高电平，系统继续工作。如果10个时钟周期中出现两个错误，那么，Enable信号变为低电平，禁止用户设计功能。在启动/复位信号置位，复位系统前，系统停止工作。

　　图3：不支持安全方案的FPGA设计。[page]

　　用户设计模块

　　用户设计模块是真正的FPGA设计。来自安全模块的Enable信号低电平时用于禁止用户设计模块。换言之，如果比较器发现MAX II器件和FPGA的数据不匹配，考虑到可靠性之后，将禁止用户设计功能。

　　图3是Enable信号低电平时，禁止用户设计功能的实例。图3所示的FPGA用户设计具有Clk_en输入信号，用于使能设计中的时钟。只有Clk_en信号高电平时，才启动设计功能。为实现设计安全方案，对用户设计稍做修改(增加了一个AND逻辑门)，这样，当来自安全模块的Enable信号低电平时，禁止用户设计，如图4所示。

　　解决方案的安全性

　　上电时，当FPGA的配置比特流由外部存储器传送至FPGA时，有可能被捕获。使用捕获的比特流来配置其他FPGA可以拷贝FPGA设计。

　　采用该解决方案，只有当MAX II器件的握手令牌与FPGA内部产生的数据相匹配时，FPGA用户设计才开始工作。由于被复制的设计在没有握手令牌时无法工作，因此保证了FPGA设计的拷贝安全性。用于产生握手令牌的MAX II器件具有非易失特性，关电时可保持其配置。

　　解决方案的安全性依赖于MAX II器件产生的握手令牌。要破解该方案，需要拷贝MAX II器件产生的全部令牌比特流，或者计算出编码器用于产生令牌的密钥。由于每次上电时，MAX II器件产生的握手令牌都不同，因此，拷贝全部比特流来破解该方案是不可能的。这在于采用了RNG，它在上电时产生不同的数值送给MAX II器件。

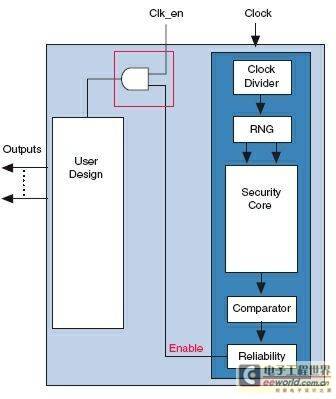

　　图4：支持安全方案的FPGA设计。

　　如果采用了成熟的加密算法，那么破解编码器使用的密钥将非常困难。而且，无法从外部看到编码器输入数据，只有一部分加密数据串行移出，更难实现纯文本攻击。纯文本攻击分析编码器的输入和输出数据，猜出密钥，实施攻击。因此，该解决方案保护了FPGA设计。

　　为保证该方案正常工作，安全模块的时钟应和FPGA用户设计的时钟一致，如图1所示。这样可以防止有人在Enable信号高电平时，禁用安全模块时钟。

　　本文小结

　　FPGA设计安全解决方案保护了Altera FPGA设计被拷贝(即使配置比特流被捕获)。在MAX II器件通过握手令牌验证前，禁止FPGA用户设计，实现了该解决方案。只有握手令牌与FPGA内部产生的数据匹配时，FPGA用户设计才被使能。该解决方案还保护了FPGA中的设计人员知识产权。
