基于FPGA的USB接口数据采集系统设计

摘  要：介绍了一种高速实时数据采集系统的设计。该系统以FPGA作为逻辑控制的核心，以USB2.0作为与上位机数据传输的接口，能同时支持单端16路和差分8路模拟信号输入，最大采样率为200 kHz,12位的转换精度。描述了系统的主要组成和FPGA模块化设计的实现方法，并给出了其核心模块的时序仿真波形图。
关键词：FPGA； USB2.0； 数据采集； 转换精度

    传统的数据采集系统中通常采用单片机或DSP作为控制模块，控制A/D转换、存储和其他外围电路的工作，利用PCI、ISA等接口与上位机进行通信。随着数据采集对速度、实时性、简易性的要求越来越高，传统数据采集系统的弊端也日趋明显。近年来随着FPGA技术和USB技术的应用深度和广度的不断加大，利用FPGA芯片和USB接口设计高速数据采集系统成为新的研究热点。FPGA芯片不仅体积小、功耗低、时钟频率高、内部时延小，而且能够使用VHDL语言来编程实现程序的并行执行，配置灵活，开发周期短，性能可靠。USB是一种高效、快速、价格低廉、体积小并支持热插拔的新型串行通信接口,目前USB2.0的高速传输速率能够达到480 Mb/s，能够实现数据的高速传输。

1 系统总体结构
    本设计采用FPGA+USB的设计思路,利用FPGA芯片作为系统的逻辑控制核心，通过USB 2.0接口与上位机通信，实现单端16路/差分8路模拟数据的高速、实时、便携式的采集。本文设计的数据采集系统划分为A/D转换电路、FPGA采集控制和USB传输控制器等若干部分。如图1所示。

    本数据采集系统支持单端16路和差分8路模拟信号输入,每路12 bit的转换精度,最高采样率为200 kHz。主机应用程序首先向USB控制器发出采样时控包，在时控包中设置采集通道及其采样频率。进而USB控制器触发FPGA采集信息，FPGA根据时控包开始启动A/D进行模数转换,转换结束后，FPGA接受A/D输出的12 bit串行数据，并通过串并转换将它转换成16 bit并行数据输出。然后将采集到的数据信息通过USB控制器发送给主机，最后由主机做进一步信息处理。

2 主要芯片选型
    本数据采集系统用到的主要芯片包括FPGA芯片、A/D转换芯片和USB传输控制芯片。

2.1 FPGA芯片的选取
     依据本系统设计的需要选用Altera公司的Cyclone II系列EP2C8Q208C8。该芯片内部逻辑单元8 256个，有165 888个RAM位，182个可用I/O口，系统时钟频率高于260 MHz，只需要3.3 V和1.2 V的工作电压，完全能够满足设计的要求。

2.2 ADC转换芯片的选取
    考虑到系统的采样率、分辨率、通道数等要求，本系统选用德州仪器公司（TI）的ADS7817模数转换器。该器件是12位的低功耗、高阻抗全差分模拟输入、具有串行输出接口的模数转换器，内部基准电压范围为100 mV~2.5 V,最高采样率200 kHz，相应输入分辨率范围49 μV～1.22 mV。

2.3 USB传输控制芯片的选取[1]
    本系统选用CYPRESS公司的USB2.0外设控制器EZ-USB FX2 CY7C68013-56。该芯片包括带8.5 KB片上RAM的高速8051单片机、4 KB FIFO存储器以及通用可编程接口(GPIF)、串行接口引擎(SIE)和USB2.0收发器，可与任何ASIC或DSP进行接合，并且还支持所有通用总线标准，性价比较高。USB2.0协议提供480 Mb/s的传输速度,因此CY7C68013是USB2.0的完整解决方案。

3 系统硬件设计方案实现
3.1 FPGA与ADC及模拟多路开关的电路设计

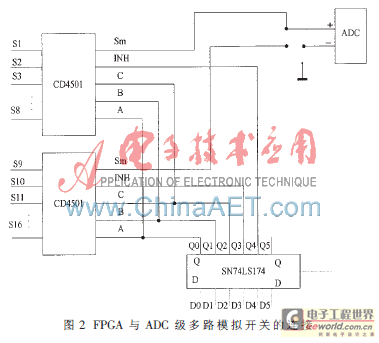

    系统选用8通道模拟多路开关CD4501和SN74LS174集成D触发器组合构成FPGA信号采集控制的输入通道。本系统要求支持单端16路和差分8路模拟信号输入，因此使用2片CD4501来实现最大16路模拟输入通道的多路复用。在选择单端或差分输入时，通过硬件开关来实现。在一个采样周期内，选择哪路模拟信号进行A/D转换由FPGA控制D触发器SN74LS174其中的5个D输入端的电平高低来选择通道实现。每路模拟信号都要经过多路模拟开关选择通道后，再送入A/D芯片的输入端,如图2所示。本方案中,FPGA为采样通道SN74LS174提供30 MHz的时钟CLK1及复位信号CLR，为A/D芯片提供3 MHz的同步时钟信号DCLK和片选信号CS,从而使A/D芯片对相应的通道进行数据转换。

[page]

3.2 FPGA与USB芯片的连接设计

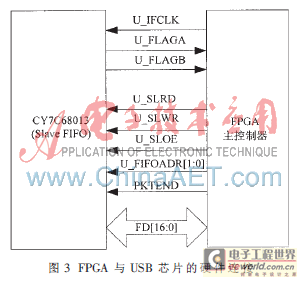

    当EZ-USB FX2LP工作于Slave FIFO模式时，外围电路可以像普通FIFO一样对EZ-USB FX2LP中的端点数据缓冲区进行读写[2]。本系统采用FPGA作为主控制器，因而，对USB控制采用Slave FIFO模式，FPGA通过控制CY7C68013内4 KB的FIFO进行与上位机之间的数据传输。FPGA与USB芯片的硬件连接如图3所示。

4 系统软件设计
    系统软件设计主要包括FPGA控制逻辑设计、USB固件程序设计、USB设备驱动程序和上位机应用程序。

4.1 FPGA设计
    FPGA程序的设计是整个采集系统的关键，整体分成三大模块：分频采样控制模块、通道选择模块和USB传输控制模块。以下是各个模块设计的具体介绍。

4.1.1 分频采样控制模块
    本系统中，FPGA的主时钟m_clk由USB芯片输出的30 MHz频率提供，由于A/D采样需要3 MHz的时钟频率，因此首先模块对主时钟进行10分频得到3 MHz同步时钟信号o_clk。同时，该模块还要控制数据采样、A/D转换以及数据的串并转换。在采样时刻到来时，在同步脉冲o_clk和片选信号cs（低电平有效）的控制下，依据ADS7817转换时序图进行采样、转换。转换过程中计数o_clk脉冲,每12个脉冲置位cs为高电平，使结果仅输出一次，否则在DOUT端继续从最低位到最高位依次输出转换结果。in_data是A/D转换后的串行输出数据，o_Para是对in_data经过串并转换后输出的并行16 bit数据。

4.1.2 USB传输控制模块

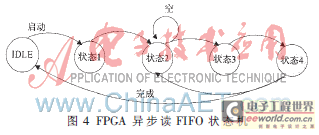

　    该模块主要负责对USB芯片端点的读写控制。USB芯片端点FIFO用于数据的缓存,一方面存储上位机发出的采集参数信息，另一方面存储FPGA输出的并行16 bit采集数据。该模块通过判断端点FIFO的空、满标志位来对USB端点2、4、6、8进行读写控制。本系统采用异步FIFO读、写控制模式，该模块用状态机来实现，将读、写过程分别分成5个状态，异步FIFO读状态机如图4所示。

    IDLE：当“写”事件发生时，转到状态1。
    状态1：指向OUT FIFO，激活FIFOADR[1：0]，转向状态2。
    状态2：激活SLOE，如果FIFO空标志为“假”(FIFO 不空)，则转向状态3；否则停留在状态2。
    状态3：激活SLOE，SLRD，传送数据到总线上；撤销激活SLRD(指针加1)和SLOE，转向状态4。
    状态4：如果有更多的数据要求，则转向状态2；否则转向IDLE。

4.1.3 通道选择模块
    该模块主要负责系统通道的选通，根据得到的采集参数信息选择相应的通道进行数据采集[3]。该模块通过产生不同的电平，来控制集成D触发器SN74LS174的其中5个输入端，从而达到选择通道的目的。

4.2 USB固件程序设计
    本系统中数据通道分为采集数据上传通道和控制字下传通道。根据设计需要进行配置，配置端点4、6、8为采集数据上传通道，用于从FPGA向主机传输采集数据，采用块传输模式，512 B 2重缓冲，16 bit数据自动输入模式；配置端点2为控制字下传通道，用于传送主机控制字到FPGA，采用块传输模式，512 B 2重缓冲，16 bit自动输出模式。固件程序采用Cypress公司提供的固件程序框架，在其初始化函数中添加了用户配置代码。改动部分代码如下所示：
    void TD_Init(void)
    {...
         EP2CFG=0xA2;
         EP4CFG=EP6CFG=EP8CFG=0xE2;
        EP2FIFOCFG=0x15;
        EP4FIFOCFG=EP6FIFOCFG=EP6FIFOCFG=0x0D;
     ...
    }
4.3 USB设备驱动程序设计
    Cypress为其EZ-USB系列USB接口芯片提供了一个完整的开发包，其中包括通用USB驱动程序。本系统按照设计要求，在DDK平台上修改通用USB驱动程序代码，生成本系统的驱动程序代码。

4.4 上位机应用程序设计
    上位机应用程序的作用就是提供一个人机交互的显示界面,体现系统的运行状态。这里采用Microsoft Visual C++ 6.0进行上位机应用程序的设计,程序中采用CYAPI控制函数类。CyAPI控制函数类为EZ-USB FX2LP系列USB接口芯片提供了十分精细的控制接口[4]。在使用Cypress公司提供的驱动程序基础上，只需在主机程序中加入头文件CyAPI.h和库文件CyAPI.lib即可调用相应的控制函数。

5 FPGA核心模块仿真

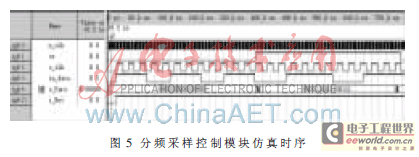

    图5是针对分频采样控制模块的仿真时序。波形结果显示该模块在一个采样周期内能够准确产生同步时钟信号o_clk和片选信号cs，并且串行输入数据in_data经过串并转换后能够准确无误地并行输出。

    本文创新点是设计了一款同时支持单端16路和差分8路模拟信号输入、FPGA为核心控制和USB2.0为接口传输的多通道、实时、高速、便携式数据采集系统。本系统在Altera公司提供的Quartus II 8.0 集成开发环境下进行设计、编译、综合、优化、布局布线、验证和仿真，并成功下载到FPGA芯片中。经过长时间的测试，系统工作稳定、性能可靠，说明了设计结构的合理性，比较适合野外现场数据采集的场合。
