基于FPGA的高速数据采集控制模块设计

摘要 以Spartan-3E系列FPGA为核心控制模块，结合AD10242模数转换芯片和MXP-123MD-F光收发模块，实现了高速数据采集和光纤传输 其中FPGA用于实现数据控制、双口RAM和8B／10B编解码等功能。该数据采集控制模块具有性能可靠、实时性强、集成度高、扩展灵活等特点，并且通过试验验证了其功能的正确性。
关键词 数据采集；FPGA；8B／10B编解码；光纤传输

    在雷达、通信、气象、军事监控及环境监测等领域，现场信号具有重要的作用。这些信号的主要特点是：实时性强、数据速率高、数据量大、处理复杂。为能够完整、准确地捕获到各种信号并及时进行处理，需要临测系统能够具备任意长度连续采集和存储的功能，且具有较高的数据传输率。考虑到FPGA拥有丰富的可编程I／O引脚、时钟频率高、时序控制精确、运行速度快、编程配置灵活等特点，采用其作为核心控制模块。因为光纤通信使用简单的点到点互连，具有传输损耗低、传输频带宽、速率高和抗电磁干扰等优点，在增加可靠性的同时降低了电缆连接的复杂程度，所以采用光纤作为信号传输媒介。
    这里设计的数据采集控制模块能够对8通道模拟信号进行两种不同频率的采集，采集时间的长短町以进行控制，并对数据进行了编帧，编解码处理，利用光纤进行数据传输。

1 模块结构设计方案

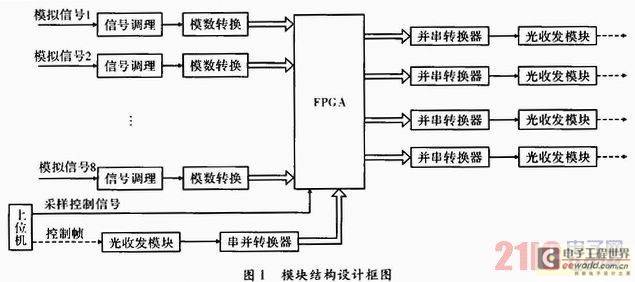

    8通道的模拟信号经过信号调理、A／D模数转换电路后进入FPGA。上位机发送的控制帧经光收发模块、串并转换器后进入FPGA，作为采集数据的帧头部分，该帧中有1 Byte决定了采样的频率。上位机向FPGA发送采样控制信号：采样导前信号以及采样时间长度信号。在FPGA中将8通道采集的数据以两通道为一组分成4份分别与帧头打包组帧，存入双口RAM，编码处理后经过并串转换器、光收发模块发送出去。模块结构设计框图如图1所示。

[page]

    2 硬件设计
    该数据采集控制模块主要由3部分组成，分别为模拟信号处理部分、逻辑控制部分和光纤通信部分。
    采用AD8036实现对模拟信号的调理，将其控制在ADC转换的电压范围内。该芯片为单位增益稳定型箝位放大器，具有异常快速且精确的脉冲响应特性，是快速及高分辨率ADC的理想驱动器及缓冲器。ADC选用AD10242，它是一种高速度、高性能、低功耗的双通道模数转换器。40M Hz采样速率，12位分辨率，片内带有跟踪／保护放大器(T／H)、基准电源和输出缓冲器。片内两个通道完全独立，均有各自的泽码和模拟输入，采用激光修正增益和偏移匹配，可保证两个通道之间的串扰<80 dB。ADC的输出为TTL电平，经过电平转换器件SN74LVCC3245A转换为LVT TL电平后送至FPGA。
    FPGA采用Xilinx公司Spartan-3E系列的XC3S1200E，它有120万系统门、136 kB分布式RAM、504 kB块RAM、8个数字时钟管理模块(Digital ClockManager，DCM)、最大可用I／O数为304。其内部资源以及管脚数量能够满足本模块的设计需要。本模块用两种方式配置FPGA，在调试中使用JTAG口配置，在最终产品中使用PROM配置，选用XCF04S芯片。
    MXP-123MD-F是HC Genuine公司生产的一种支持热插拔的高速小型光收发模块，用于光电转换，其信号传输率为622 Mbit·s-1，输入输出电平为差分LVPECL电平。在光纤数据接收端通过MAX9376将信号转换为LVDS电平后再通过串并转换器SN65LV1224B送至FPGA。FPGA将采集数据输出给并串转换器SN65LV1023A后经过MAX9376转换为LVPECL电平再通过光纤发送出去。

3 软件设计
    FPGA编程软件为Xilinx公司的ISE，分别采用原理图方式和VHDL硬件编程语言编写，顶级文件为原理图方式。
    时钟的管理与控制采用DCM模块实现。DCM的功能包括消除时钟的延时、频率的合成、时钟相位的调整等；并能映射到PCB上，用于同步外部芯片，将芯片内、外的时钟控制一体化。在模块设计中，DCM将晶振提供的40 MHz时钟信号，经频率合成为12 MHz、60 MHz时钟进行逻辑处理；并将时钟映射在PCB上用于同步并串转换器。
    数据的缓存使用双口RAM，利用FPGA内部的逻辑资源实现。其中大容量的缓存使用块RAM，使用它们可以达到较高的读写速度，同时不会占用逻辑资源。小容量的缓存使用分布式RAM。
    8B／10B编码技术具有很好的直流平衡特性，具有一定的抗干扰和检错能力，适用于高速串行光纤传输系统。它将8 bit的基带数据按照3B／4B和5B／6B两个编码映射成10 bit的数据进行发送，防止在基带数据中有过多的0码流或1码流，保证输出码流的直流平衡。该技术能够有效地检测错误；提供有效的比特变化密度用于时钟恢复；可以抵抗较差传输信道的干扰；实现相对简单，以廉价的方式制造可靠的收发器。

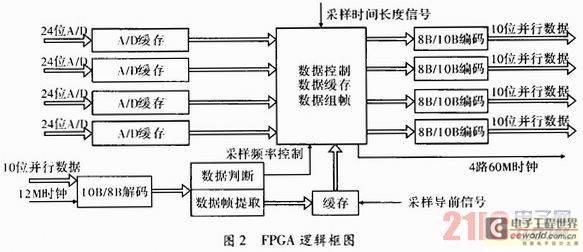

    FPGA的逻辑框图如图2所示。输入数据包括8组12位的A／D数字信号；串并转换器的输出恢复时钟及10位并行数据；上位机发送的采样导前信号(DQ)以及采样时间长度信号(ES)。FPGA的输出数据包括4路并串转换器的参考输入时钟及4组10位的并行信号。

    为提高信道利用率，每两组A／D数据组合在一起。如图3所示，24 bit数据以20 MHz速率缓存后再通过60 MHz的计数器分为3 Byte。[page]

     FPGA收到的10位并行数据，经过10B／8B解码、数据判断、帧提取后得到12 MHz速率的数据帧。根据系统通信协议，取出数据帧的一部分缓存入双口RAM作为采集数据的帧头。数据帧第2个Byte的第3位确定采样频率，当其为1时采样频率为20 MHz，当其为0时采样频率为2MHz。FP GA接收到上位机发送的采样导前信号后将帧头以60 MHz速率缓存，当采样时间长度信号到来后按照所需的采样频率开始进行采样，同样以60 MHz速率缓存。然后将帧头和采集数据经过组帧、8B／10B编码后发送出去。

    图4为经光纤收到的数据在解码后的处理结果。其中clk12为12 MHz的时钟；dina为解码后的数据帧；st与数据帧的第1个Byte对齐，方便后续编程工作的进行。由于数据帧的第2个Byte AE的第3位为1，所以采样频率为20 MHz。

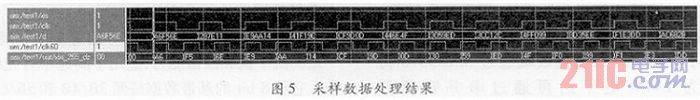

    图5为采样数据处理结果。其中es为采样时间长度信号；clk为40 MHz的时钟；d为40 MHz采样数据；clk60为60 MHz时钟；dz为d经20 MHz采样，转换为3个Byte后的数据。例如示例中d为A6F56E，287E11，E9AA14，41F19C，CF9D0D，448E4F等，dz取其中的隔项，如：A6F56E，E9AA14，CF、9DOD等，将每项转换为3 Byte，如A6，F5，6E，E9，AA，14，CF，9D，0D等。

4 结束语
    文中所设计的高速数据采集控制模块以FPGA为核心，配以信号调理、模数转换、光收发模块等电路，实现了高速数据采集和光纤传输。该模块具有精度高，处理速度快，实时性好等特点，已经成功应用于某项目中，经试验验证，完全满足系统对信号采集和处理的实际要求。
