XC9500系列CPLD遥控编程的实现

摘 要： 简单介绍了XC9500系列CPLD器件及其系统内编程(ISP)性能，接着讲述了XC9500系列CPLD器件遥控编程的实现方法，并重点介绍了在遥控编程系统中应用微控制器(lntel 8031)实现嵌入式ISP的软硬件设计。

关键词： CPLD 遥控编程 ISP微控制器

测温结果数据比较

1 XC9500系列CPLD器件及其ISP性能

XC9500系列CPLD器件是由多个功能块(FB)和IO块(IOB)组成，可用开关矩阵Fast CONNECT完全互连的子系统，IOB提供输入和输出的缓冲，每个FB提供具有36个输入和18个输出的可编程逻辑容量。Fast CONNECT开关矩阵连接所有的FB的输出和FB的输入，对于每个FB，12至18个(取决于封装的引脚数)输出和有关的输出使能信号直接驱动IOB。

所有XC9500系列CPLD器件都是系统内编程的，最小达一万次编程/擦除次数，支持扩充的IEEE 1149.1边界扫描标准，XC9500的结构特性着重满足系统内编程的要求，增强的引脚锁定能力可以避免重做昂贵的印制板，扩充的JTAG指令集允许编程模式和系统内诊断的各种控制。由于JTAG在其权限内把ISP的性能扩充到1149.1的测试标准中，XC9500系列CPLD器件可以通过JTAG接口实现ISP性能。XC9500系列的系统内编程性能，不仅为现场编程和调试提供了方便，允许用户编程和再编程已经安装在系统印制板上的XC9500系列器件来改进样机、更新制造流程;而且正是由于系统内编程性能使得摇控编程成为可能。下面对XC9500系列CPLD器件摇控编程的实现方法做一介绍。

2 XC9500系列CPLD器件遥控编程的实现方法

对CPLD器件的编程，传统的方法都是现场工程师通过PC机来实现的，PC机上必须有EZTag或者JTAG编程器软件，并且PC机必须通过Xchecker或JTAG电缆和目标板相连，然后将JEDEC编程数据下载到目标板的CPLD器件中去。这种传统的编程方法要求工程师必须亲临现场，这就带来一个问题，那就是当产品销售以后，如果要对它升级(主要是指升级CPLD器件的功能)就十分麻烦。本文所要介绍的遥控编程不同于传统的编程方法，它不需要工程师亲临现场，只需在系统设计时将编程控制电路加入到嵌入式系统中去即可实现。

遥控编程的方框图如图1所示。要实现遥控编程，关键在于通信和嵌入式下载技术。通信部分包括通信接口和通信信道，它完成远程数据传输，即将本地PC机生成的CPLD器件编程数据传输到远程的目标系统的嵌入式下载模块(即图中所示的“微控制器及嵌入式编程控制”部分);嵌入式下载技术是指用微控制器通过JTAG接口实现对XC9500系列CPLD器件编程。通信可采用现有的各种通信技术，例如通过电话线用调制解调器实现通信以及通过电缆、激光和无线电等实现通信，在本文对通信的实现不做过多的介绍，下面只以简单的红外收发器为例加以说明，重点介绍微控制器及嵌入式编程控制的软硬件实现。





3 微控制器及嵌入式编程控制的实现

3.1 硬件设计

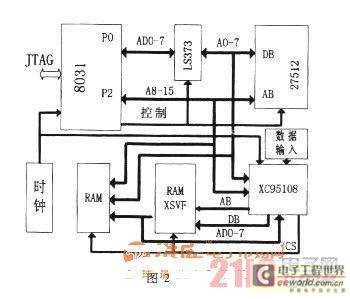

微控制器及嵌入式编程控制硬件电路如图2所示，由微控制器lntel 8031、时钟、地址锁存器74ls373、程序存储器27512、数据存储器RAM(包括XSVF格式数据存储器)、XC95108及数据输入接口等几部分组成。图中8031不仅可用来对CPLD进行编程控制，而且还可实现其它控制和处理，因为设计中使用了一片XSVF(Xilinx Serial Vector Format格式数据存储器，在XC95108的控制下可以在后台实现数据通信，并将XSVF格式数据存储到XSVM RAM中，当数据接收完毕时再中断微控制器，在微控制器的中断服务子程序中通过JTAG接口实现对目标CPLD器件编程。从图中可见，除了XC95108、数据输入和XSVF RAM部分外，其它部分和常见的8031应用系统一样，这里不再赘述，下面主要讲述数据输入和XC95108的内部功能。



[page]





数据输入由红外收发器实现(如可用Siemens公司的IRM3105)，它所接收到的数据是由PC机生成的按RS232格式打包的XSVF格式编程数据文件，收发器通过UART(Universal Asynchronous Receiver Transmitter)　接口和XC95108相连。

XC95108包含URAT接收器、时序控制状态机及总线控制器等。URAT接收器对接收到的数据进行校验，并且去掉起始位和结束位，如果接收正确则通知时序控制状态机数据接收就绪，如果接收不正确则给出错误指示。

时序控制状态机是遥控编程的核心，包括四种状态，即HIGH、LOW、DOWNLOAD和ISP。XSVF文件的第一、二个字节为传输的字节总数，在状态HIGH和LOW时字节总数的高低字节被保存到一个变量中，当在DOWNLOAD状态时，每当往XSVF RAM写入一个字节，该变量的值减1，同时XSVF RAM的地址增1。一旦全部XSVF文件都写入XSVF RAM中，状态机便进入ISP状态，此时中断微控制器，微控制器响应中断并进入中断服务子程序。中断服务子程序根据XSVF RAM中的信息通过JTAG对XC9500 CPLD器件进行编程。

总线控制器根据时序控制状态机控制XSVF格式数据存储器的数据总线的切换，当在DOWNLOAD状态时，总线控制权交由XC95108;当在ISP状态时，总线控制权交由8031;当在HIGH和LOW状态时，总线为高阻状态。

3.2 XSVF文件的生成

上面提到过远程端接收到的数据为XSVF文件，XSVF文件是由本地PC机生成的，它是如何生成的呢?首先将设计数据输入，开发系统进行设计转换生成JEDEC器件编程文件;然后，由Xilinx公司提供的软件EZTagTM自动读取JEDEC文件并转换成SVF文件，SVF格式是专门用来描述IEEE 1149.1(JTAG)总线操作的格式，SVF文件中不仅包含CPLD的编程数据，也包含有编程命令，但由于SVF格式为ASXII码，因要求较大内存，不适合嵌入式应用;最后，由软件svf2xsvf将SVF格式转换成XSVF格式，XSVF格式为压缩的二进制格式，占用存储空间小，因而更适合嵌入式应用。

3.3 嵌入式ISP编程流程

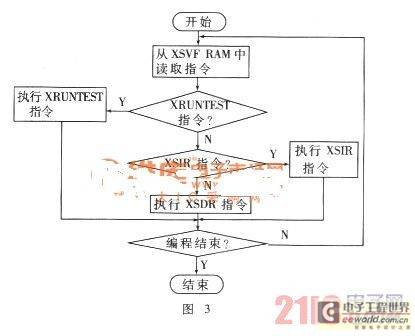

XC9500通过四线测试存取端口TAP(Yest Access Port　和TAP控制器来执行系统内编程和IEEE 1149.1边界扫描测试(JTAG)。TAP包括TCK、TMS、TDI和TDO四个引脚，TAP控制器是16状态的状态机，控制边界扫描电路按照TMS运行，执行由IEEE规定的状态图(详细内容参见参考文献1，下面所提到的状态，如Shift-1R、Shift-DR等包含在16个状态之中)。微控制器根据XSVF文件提供的指令和数据激励TAP端口，在TAP控制器的控制下实现XC9500 CPLD的ISP编程。流程图如图3所示。





XSVF格式的编程文件包含编程指令和数据，编程指令主要有三条，即XRUNTEST、XSIR和XSDR。微控制器读取指令后进行解释，并根据指令执行相应的操作。

XRUNTEST指令指定在执行下一条XSIR和XSDR指令之前在Run-Test/ldle状态停留的时间，指令之后紧接的4个字节为时间数值(毫秒数);当微控制器读取的指令为XSIR时，便为TMS和TCK提供激励直至进入Shift-IR状态，然后读取指定的数据长度值和数据，并将数据送到TDI口;微控制器读取XSDR指令时，首先读取将要在Shift-IR状态输出的数据，再触发TMS和TCK直接进入Shift-IR状态，并保持TMS为低，停留在Shift-IR状态，将XSVF文件数据输出到TDI口，并存储从TDO口接收到的数据，在所有数据都输出到TDI口之后，TMS变高进入Exit-1-DR状态，然后将从TD0输入的值和TDO预期值相比较，如果不匹配则转出错处理，如匹配则重新进入Run-Test/ldle状态。微控制器循环地从XSVF RAM中读取指令和数据并执行，直到编程结束。
