1KW纯正弦波逆变电源DCDC变压器制作

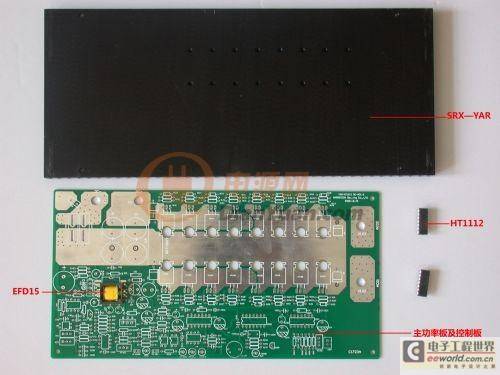

　　一、a)逆变电源模块DC/AC部分

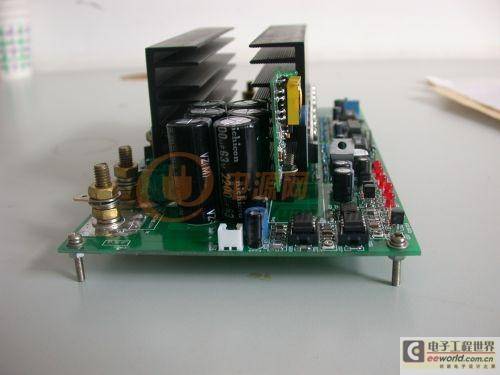

　　开关管立着的:

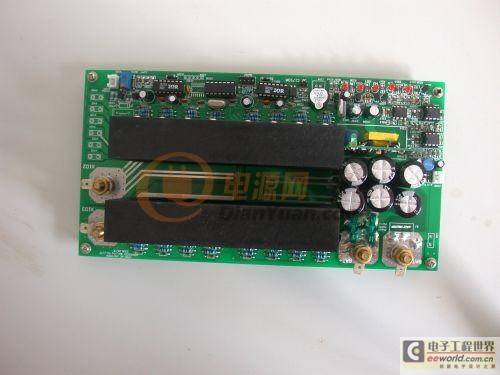

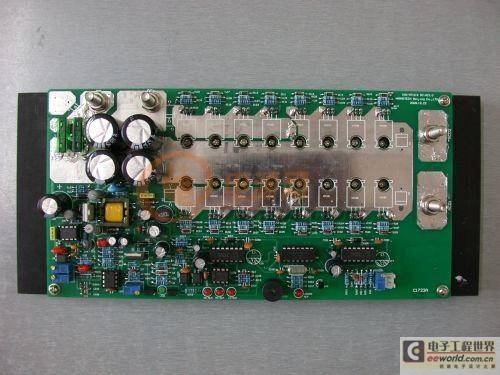

　　开关管在板子底下的:

　　散热片尺寸:277mm、120mm

　　注:板子长230mm、宽120mm. 全桥每个开关部分是由四个开关管子并联组成,共16个MOS管.

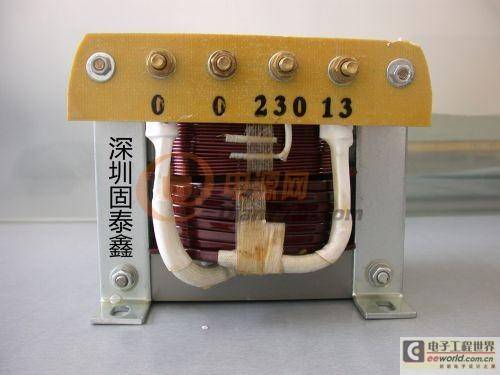

　　b)工频变压器

　　工频变压器参数 24V输入 变比13/230

　　二、a) 输入额定电压:DC24V

　　注:此板也可用于输入电压DC12V、DC48V,输入额定电流均为50A,

　　此仅以24V做测试说明.

　　b) 输入额定直流电流50A

　　c)欠压保护:DC 21V

　　d)过压保护:DC 30V

　　三、a) 输出额定电流:4.55A

　　b) 输出电压:AC220V

　　c) 输出频率:50Hz(可根据用户要求作调整)

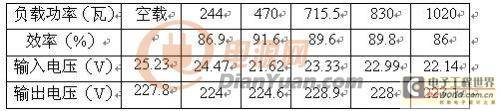

　　频变压器下测得的数据如下表:

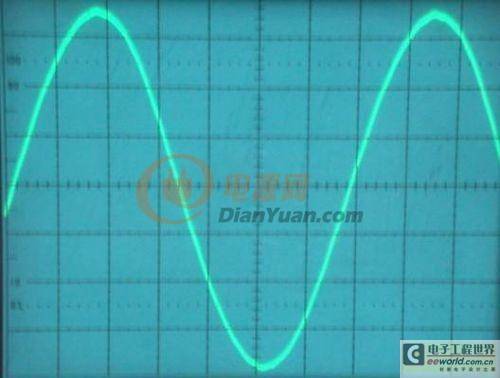

　　空载THD为1.2%,满载时电流THD为2.4%.

　　做1KW的功率仅仅是为了验证芯片,如果是做高于1KW以上的或是更高的功率,效率会更高.且效率和变压器的性能有很大的关系,到底最高效率能达到多少,那就由做整机的朋友去验证了!!(电源网原创转载请注明出处)
