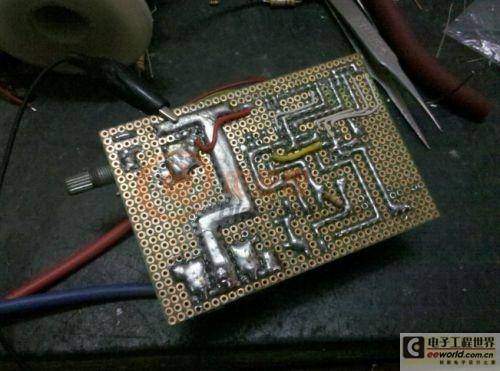

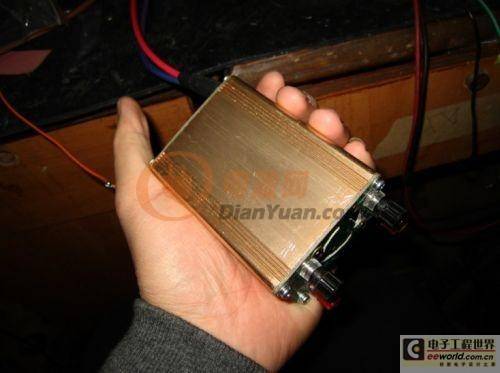

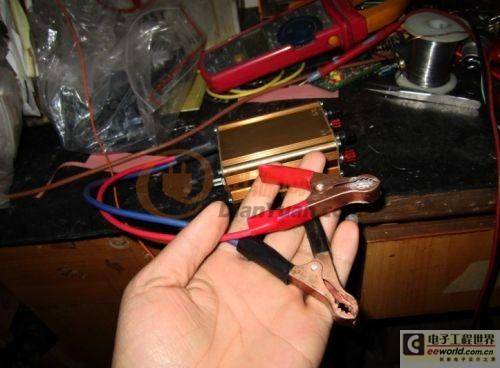

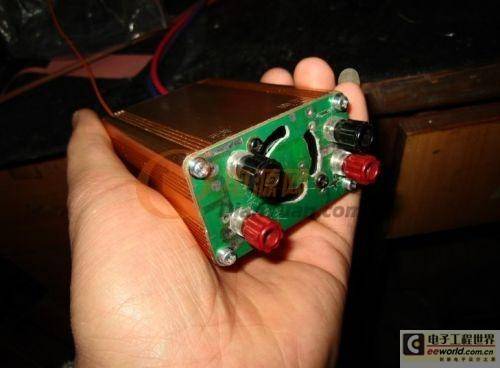

纯手工制作迷你逆变器(全图解)

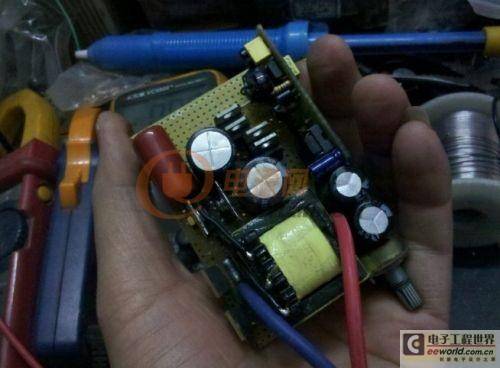

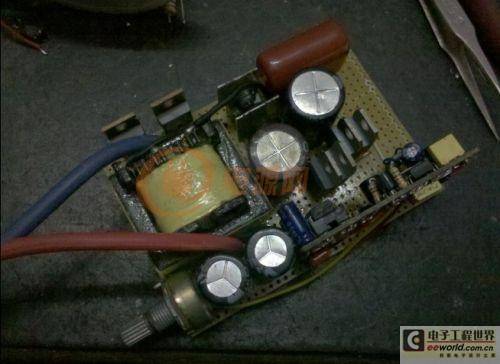

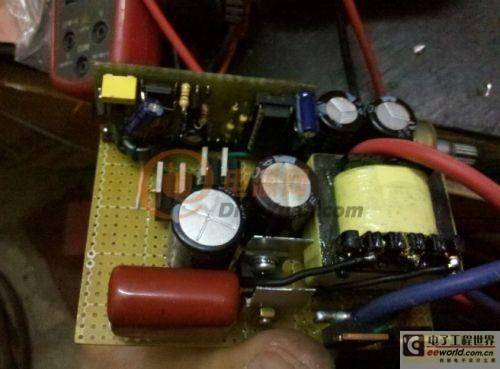

　　EI33的变压器。功率我也不知道说是多少好，反正最高上到了60安。

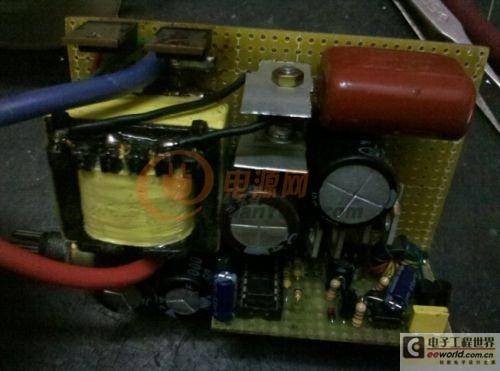

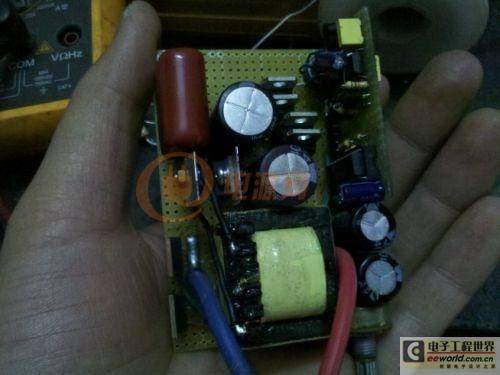

　　前级是最简单的3525了，什么保护都没做，直接驱动场管，两只1404。话说这1404可真是好用，单边30安发热量也不大，如果一只上10安共200w的话连散热片也省了，基本不发热，频率30K，变压器自己做的，EI33的小变压器，初级3(0.8*7)+3。次级也是0.8我也忘记是多少圈了，倍压空载最高750，前级滤波电容两个1000UF，有点小，可没地方装了，就为了一个(小)字，后级滤波400V47UF，也是很小啊，没办法，没空间了，整流两只8120，再加555和4只1225。输出4.7UF，非常简单的电路。效果我就不知道了。没地方试，现在也只能点着灯玩。还有我那200W的灯泡质量也非常不错啊，烧了一次，就是只断了灯丝，使劲摇啊摇给接上了，现在上到600W也不烧，雪亮雪亮的。对了，点灯的相片没照到。

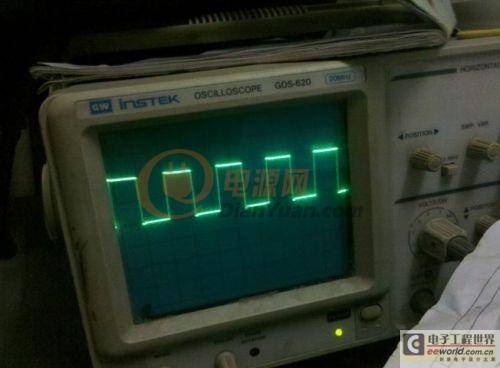

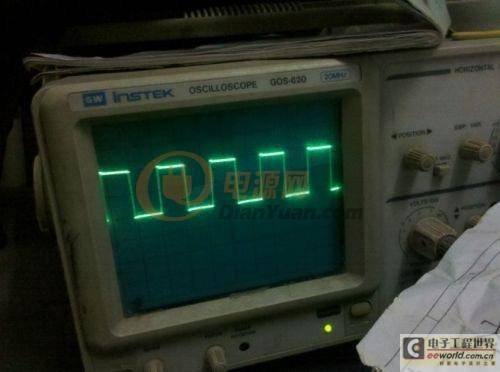

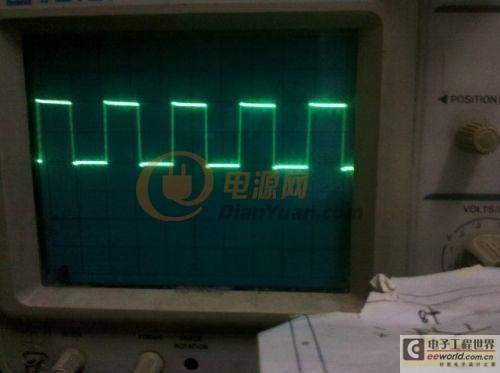

　　上前级D极波形图，自己感觉很自豪，看很多人都说做的波形不好尖峰高，不知道为什么我做的波形这么漂亮，我不是炫耀，比我做的好的人大把多，可能时变压器的问题吧，看不到一点尖峰，要不1404也不是那么好惹的，耐压太低了，尖峰稍高就挂了。看波形好，我也没加吸收了。图片上看得出来

　　继续上图。下面是多图欣赏。有很多其它东西。

　　

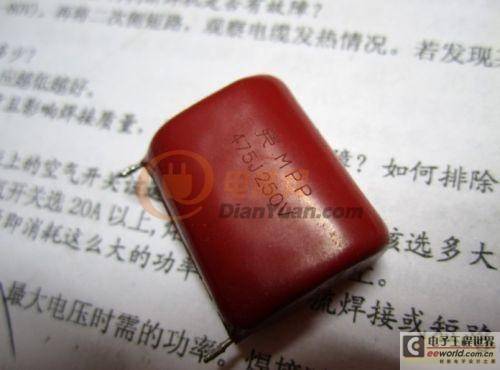

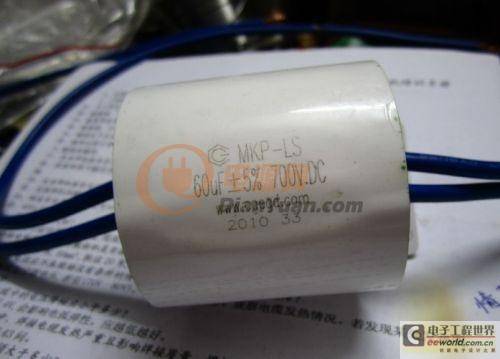

　　这个电容用在JJ上效果肯定非凡。

　　



　　这种电容不知道怎么样。

　　

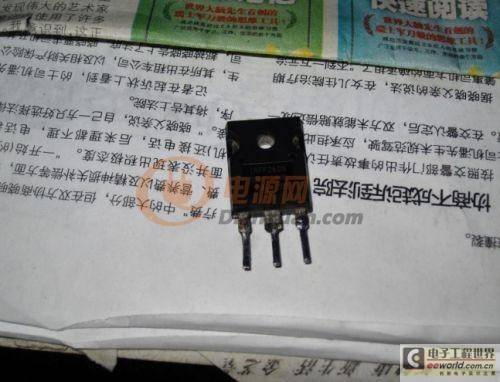

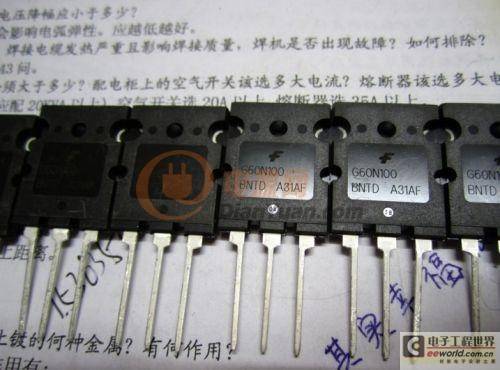

　　单管IGBT 1000V60A这个应该很多人想要吧~~焊机厂发来的，也不多，就几十个吧。

　　

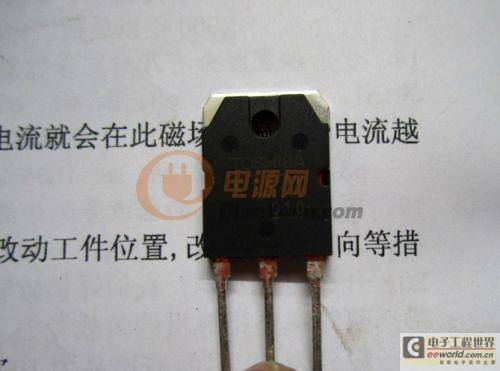

　　这个场管就多了好像是900V12A的吧。用三相正弦波里边效果肯定不错。

　　



　　IRFP260N，这管子做48V机子肯定很好，50A的。不过我用不上，没有48V的电源来做机器。

　　

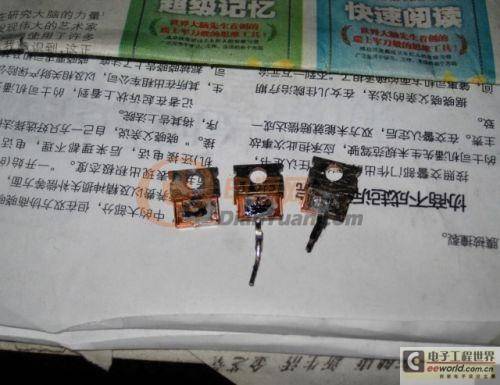

　　最后上几个1404
