对于车载娱乐系统，液晶仪表，HUD，流媒体后视镜，氛围灯等，全部需要可靠稳定的背光驱动芯片，MPQ3367 是目前已经实现量产，并广泛应用于各大车企的 MPS 金牌背光芯片。

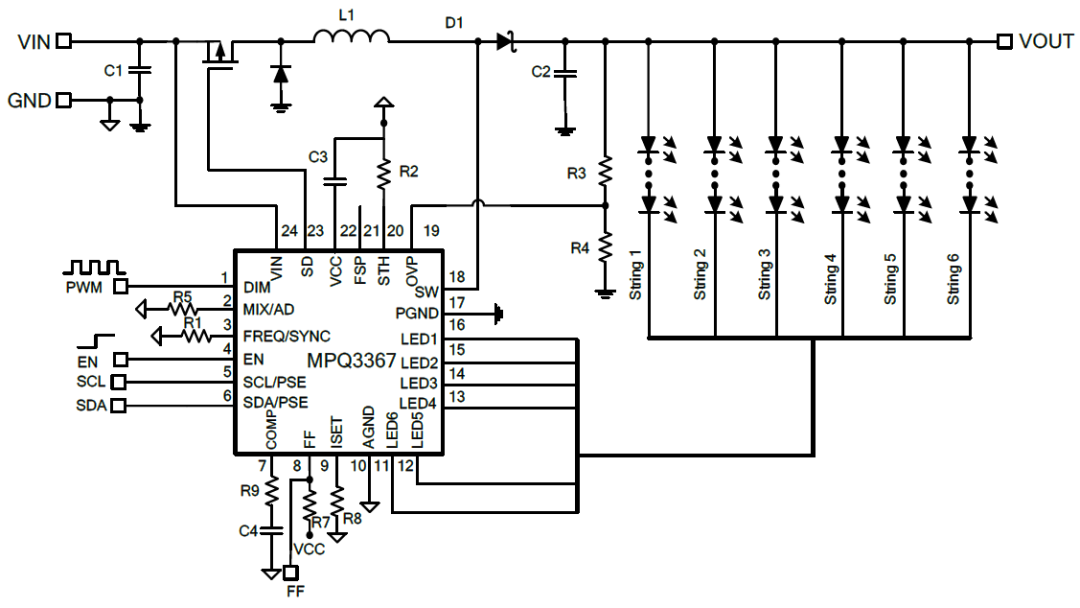

图 1：MPQ3367典型应用

对于背光屏幕的电源设计工程师，MPQ3367 的各项参数性能，绝对可以满足你的设计要求：

1、支持三种调光模式：Analog/PWM/Mix Dimming Mode

MPQ3367 支持 PWM 信号输入控制调节输出电流，进而调节背光亮度，可选三种调光模式。

模拟（Analog）调光：

通过芯片内部集成的计数器，计算出外部输入 PWM 信号占空比 DDIM，此时单路输出电流为 ISETx DDIM。（ISET为芯片 ISETPin 配置的单路最大输出电流）模拟调光工作模式下，输出电流为连续波形，所以此时 EMI 性能会优于 PWM 调光模式。

PWM调光：

与模拟调光不同的是，PWM 调光模式下，各通道单路输出电流幅值是固定不变的，而输出电流被“斩成”与输入 PWM 相同占空比的波形。通过调整 PWM 占空比，可以精确的控制输出电流平均值，分辨率可以达到 1：15000。

混合（MIX）调光：

混合调光为 PWM 低占空比时，采用PWM调光，高占空比时，采用模拟调光。调光方式如图2所示。其既可以保证低亮度小电流输出时，MPQ3367的调光精度足够高，也可以保证在高亮度大电流输出时，不会发生啸叫等异常。

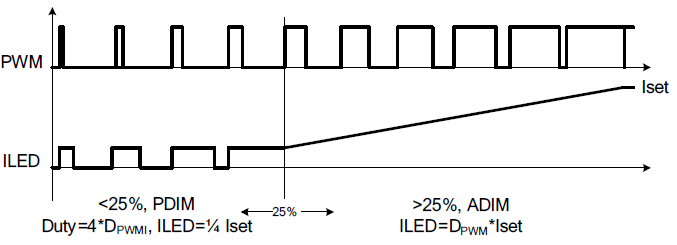

图 2:  MPQ3367 混合调光

2、支持可选展频功能

面对越来越严格的EMC要求，需要电源本身有很优秀的EMC性能。MPQ3367可选展频功能，可以将开关脉冲能量分散，更容易通过严格的EMC测试。目前，MPQ3367可以通过Class 5等级的EMC测试。

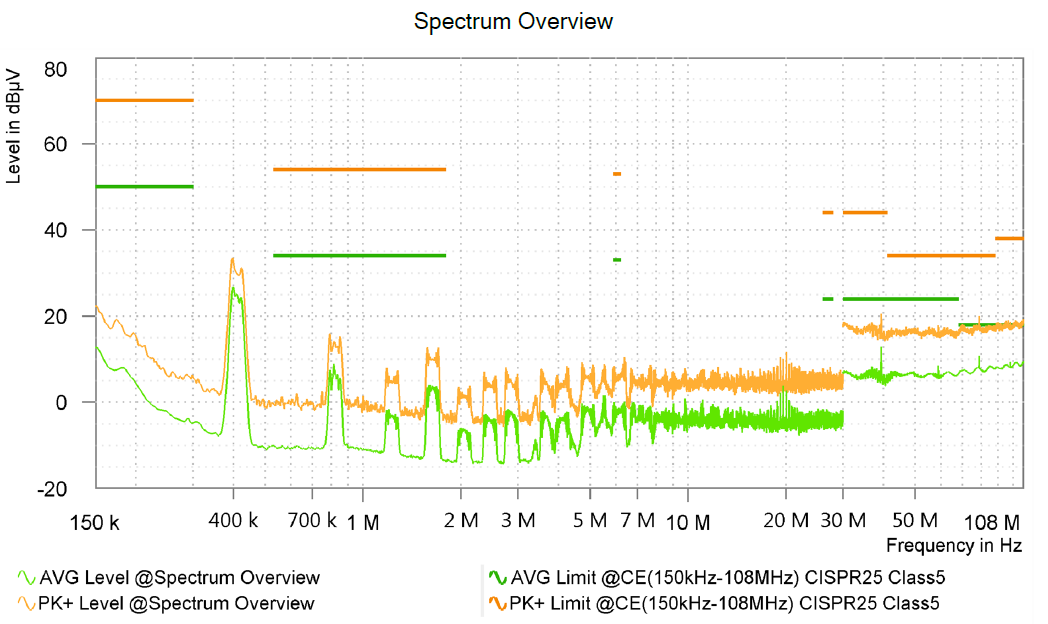

图 3：MPQ3367  EMC CE测试

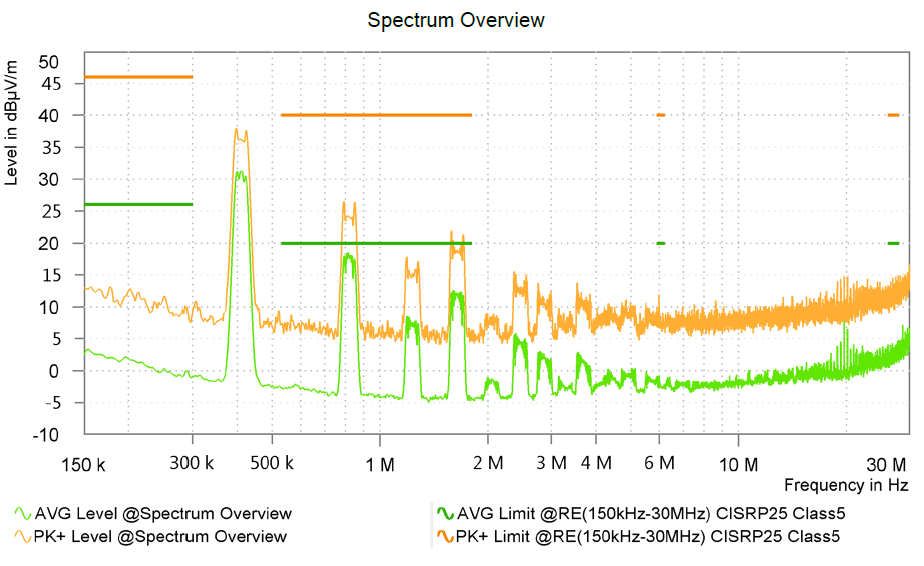

图 4：MPQ3367  EMC RE测试

3、具有很高的工作效率

MPQ3367集成一颗MOS在芯片内部，必然要求其具有极高的效率来降低芯片本身的发热。

其实测效率可以达到95%左右。如图5所示。

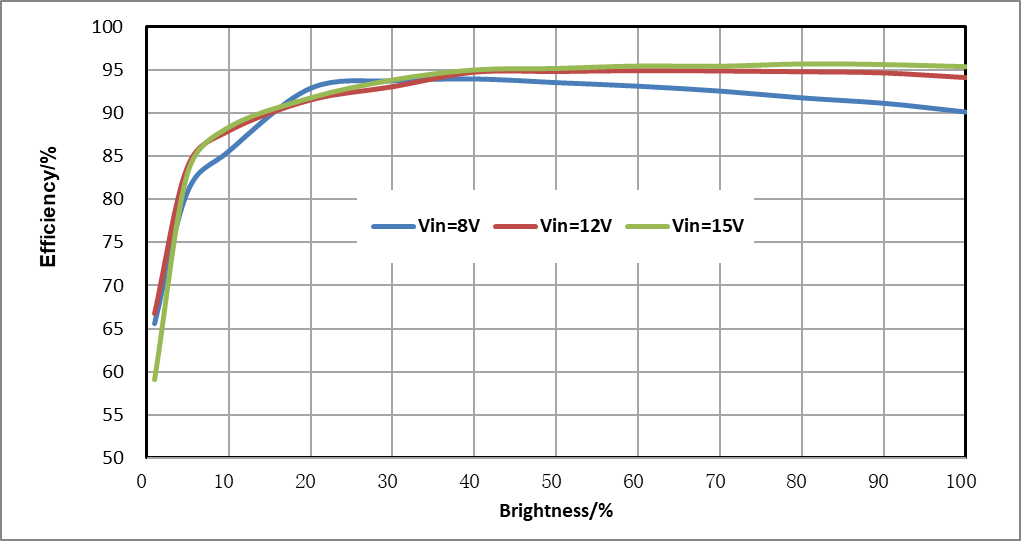

图 5：MPQ3367  效率曲线

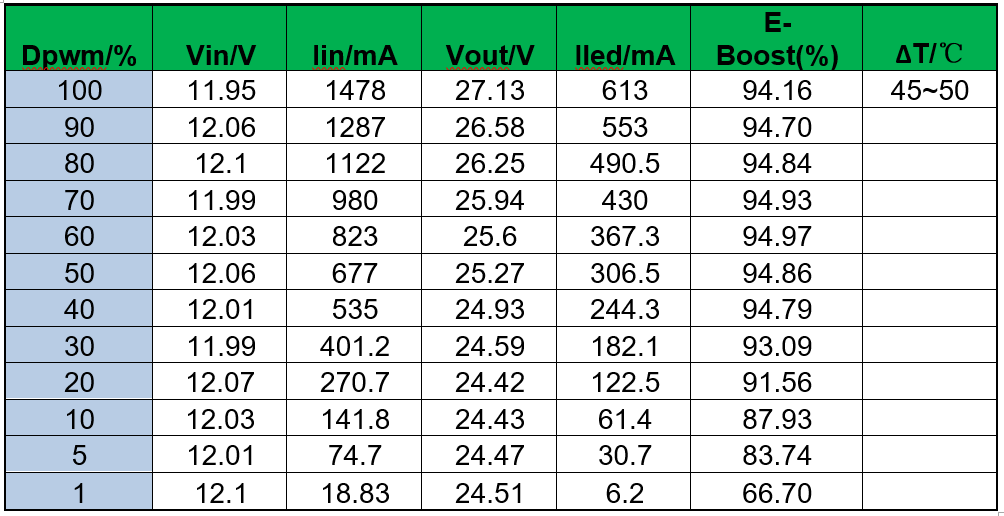

表 1：MPQ3367效率测试数据

4、MPQ3367其他主要性能

• 3.5V 到 36V 输入电压范围，满足12V 汽车电池直接供电

• 支持6通道，每通道 150mA 最大输出电流

• 集成 100mΩ, 50V MOSFET，最大支持 45V 背光输出电压

• 最大支持 2.2MHz 可调工作频率

• 高调光分辨率，PWM 调光可以达到 15000：1

• 可选 I2C 通讯，读取故障指示，选择工作模式等

• 足够且可靠的保护功能，包括 OVP，LED Short/Open LED，Short LEDX to GND，OTP，OCP 等

• 通过 AEC-Q100 认证

• 封装可选：

  QFN24 (4mmX4mm)/TSSOP28

目前，智能座舱选配的屏幕依然以8-15寸屏幕为主，MPQ3367 均可兼容，且最大支持6通道输出，可以适配所有主流屏幕。

作为 MPS 车载电源背光芯片的明星产品，MPQ3367 真正做到了大功率，高集成度，功能完善的解决方案。
