高性能电流模式PWM控制器满足绿色电源设计需求

    随着市场发展以及人们对环境问题的广泛关注，低成本、低待机功耗和高效率的电源IC越来越受到欢迎。降低系统待机功耗、提高系统转换效率成为绿色电源IC的发展方向。今天的电源应用日益广泛，而且大部分情况下，电源是处于待机状态，虽然单个电源在待机状态下消耗的功率比较小，但整个市场庞大的用量累加起来导致消耗的总功率相当大，占到整个电源总功耗的15%甚至更多。经过近几年电源IC技术的快速发展，目前市场上大部分产品都能满足能源之星EPS2.0所规定的待机功耗300mW的要求。如今，超低待机功耗技术开始流行起来，在30W以下电源中待机功耗最小可达到30mW，未来可望更低。 　

    在激烈的市场竞争环境下，西安芯派整合技术优势并加强研发管理，不断完善高性能绿色电源芯片产品线。在现有SW265X系列、SW253G和SW2263等基础上，最新推出SW2273、SW2801（QR模式）和SW2306（QR模式）等系列高效率、超低待机功耗绿色电源芯片。为满足市场需求，芯派有针对性的推出了一款高性能、低成本、电流模式PWM控制器---SW2604，该芯片外围线路简单，系统设计灵活；其待机功耗小于200mW,适用于适配器、机顶盒电源、小家电和LED照明领域。本文将重点介绍SW2604的技术特点与应用设计注意事项。

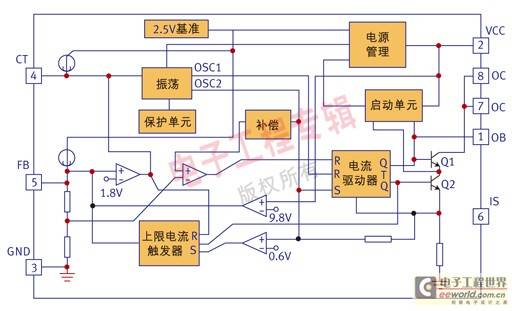

图1：SW2604内部电路参考框图

    SW2604的技术特点

    SW2604内部电路参考框图如图1所示。该电源控制器可工作在典型的反激电路拓扑中，构成简洁的AC/DC 转换器；在85~265V的宽电压范围内可提供高达12W的连续输出功率；借助优化的电路设计并结合高性价比双极型制造工艺，最大程度节约了产品的整体成本。SW2604内部电路如图1所示。芯片内部启动电路被设计成一种独特的电流吸入方式，可利用功率开关管的本身放大作用完成启动（开关管Ic对Ib的放大），从而显著降低了启动电阻的功率消耗。在输出功率较小时，Ic将自动降低工作频率，从而实现了极低的待机功耗；在功率管截止时，内部电路将功率管反向偏置，直接利用双极型晶体管的CB高耐压特性，大幅提高功率管的耐电压能力直到700V高压，这保证了功率管的安全；芯片内部还提供了完善的防过载、防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源可靠性。SW2604主要特点如下：

    A 工作频率可调

    SW2604的工作频率由外部CT电容可调。芯片内部电流源对CT电容进行100μA恒流充电形成时钟上升沿，在充电电压至2.5V时，内部电路将以1.9mA的下拉电流对CT放电，形成时钟下降沿，完成一个时钟周期。对于双极性功率开关而言，需要考虑存储时间对开关损耗的影响，开关频率通常设置在70KHz以下。

    B 过温度保护功能

    SW2604芯片内部集成了精确的过温保护功能。在芯片内部温度达到140℃，热保护电路动作，将时钟信号下拉，使开关频率降低，降低功耗。开关频率随温度的升高而降低，直至振荡器关闭。如图2所示。

图2：SW2604芯片内部集成了精确的过温保护功能
