利用纤巧型负载点电路来简化电源电压的跟踪和排序

LTC2927针对跟踪和排序提供了一种简单和通用的解决方案，具有纤巧的占板面积，而且没有采用串联MOSFET时的缺陷。此外，由于LTC2927能够在不改变电源控制环路动态特性的情况下调节稳压器的输出电压，因此，电源稳定性和瞬态响应性能将不受影响。

基本操作

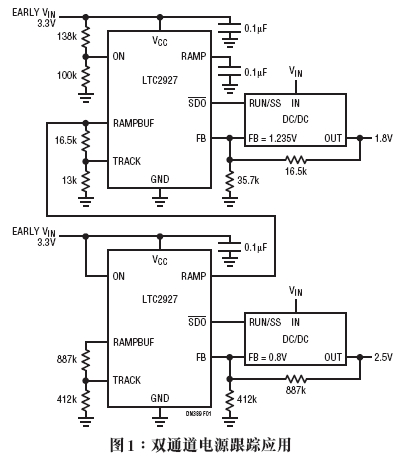

如图1所示，对于每个必须加以跟踪或排序的POL转换器来说，都可以把一个LTC2927布设在负载点处。通过选择几个电阻器和一个电容器，即可将一个电源配置成以多种电压模式来进行斜坡上升和斜坡下降。借助电阻器的选择，可使一个从属电源精确地或以一种不同的斜坡速率、电压偏移、时延或这些不同的组合来跟踪主控信号。

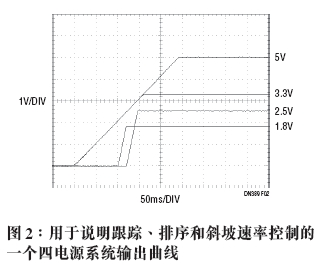

图2示出了一种四电源跟踪和排序曲线，它突出显示了LTC2927所拥有的灵活性。通过在RAMP引脚和地之间连接一个电容器或提供另一个将被跟踪的斜坡信号来产生一个主控信号。该斜坡信号可以是由另一个LTC2927或另一个跟踪控制器(例如：LTC2923)生成的主控信号。同样，另一个电源电压也可被用作主控信号。如果采用了一个外部斜坡信号，则可将其直接连接至RAMP引脚或至一个与TRACK引脚相连的阻性分压器。

对于那些需要进行从属电源的停机或RUN/SS引脚的主控器控制的应用，LTC2927提供了一个SDO输出。当ON引脚电压低于1.23V和RAMP引脚电压低于200mV时，SDO将被拉至低电平。

负电源跟踪

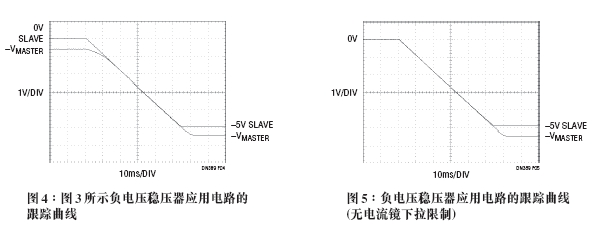

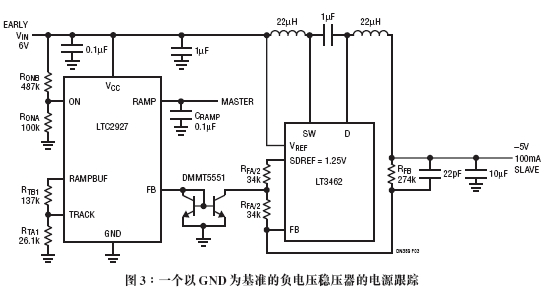

LTC2927也可被用来跟踪负电压稳压器。图3示出了采用一个LT3462负输出DC/DC转换器来产生一个-5V电源的跟踪实例。该转换器具有一个基于地的基准，因而使得能够从一个对RFA进行分压的节点来吸收电流。为了正确地从LT3462的FB网络吸收电流，必须在LTC2927和该转换器之间布设一个电流镜。图4给出了图3所示电路的跟踪曲线(采用一个100V/s的斜坡速率)。VMASTER为正值，但为了清楚起见，图中给出的是其负值。在VMASTER=0V的条件下，-5V从属电源不会被一直拉高至0V，因为以地为基准的电流镜不能将其输出一直拉至地。如果该转换器具有一个高于0V的FB基准电压，或者存在一个可供电流镜使用的负电源，则电压偏移将能够被除去。图5示出了最终的波形。

结论

LTC2927通过在一个纤巧的负载点占板面积内提供超群的性能而简化了电源跟踪和排序。只需少量的电阻器便可配置简单或复杂的电源特性。免除了串联MOSFET，其寄生压降和功耗也随之而被消除。TC2927在纤巧的8引脚ThinSOT和8引脚(3mm×2mm)DFN封装中集成了所有这些功能。
