今天你充电了吗？

大多数电子产品都是由锂电池供电，为提高产品使用寿命，需要保护好锂电池，延长锂电池的使用寿命。

作为供电装置的锂电池，充电过程至关重要。不好的充电过程，会给锂电池带来严重损坏。

而ME4068为锂电池充电提供简单、高效的方案，不仅对电池充电过程进行有效管理，而且实现了对充电及使用过程的全程保护。

ME4068是一款具有恒流恒压充电模式的锂电池充电管理芯片。可以对单节（4.2V/4.35V）锂电池进行快速高效地充电。其采用电流模式PWM降压型开关控制结构，为锂电池快速充电提供了微型、简单且高效的解决方案。

而ME4068为锂电池充电提供简单、高效的方案，不仅对电池充电过程进行有效管理，而且实现了对充电及使用过程的全程保护。

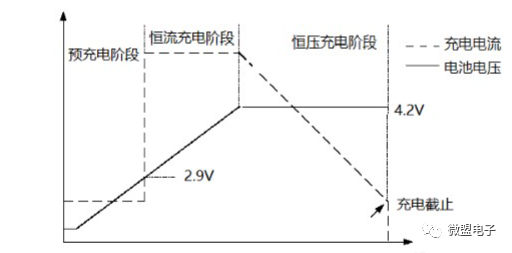

充电曲线如下：

充电过程分为预充电、恒流充电以及恒压充电三个阶段。

涓流预充电的好处是：在锂电池充电时，如果恒电流过大的话，有可能损坏电池，所以先进行预充电，激活活性物质，再给电池正常充电。

随后的恒流充电以及恒压充电阶段的设计，是因为涓流充电的效率太低，所以需要以恒定的电流给锂电池充电，而后随着电池电压的升高，提高充电电压，以加快充电速度，完成较快速的充电周期。以往使用线性充电较多，但是由于线性自身特性，无法实现大电流充电，ME4068可实现充电电流最高达2.5A，可以在恒流阶段提供更高的效率，达到快速充电的目的。

ME4068内置防倒灌功能，不需要输入端接二极管防倒灌，减少了外围元器件以及layout面积，使其更适合小面积小尺寸的应用。

ME4068由外部Sense电阻设定高精度的充电电流，内部由分压电阻和精准的参考电压将电池的浮充电压设定在单节（4.2V/4.35V）同时具有高达±1%的精度。当输入电源去掉后，芯片会自动进入低电流休眠模式，电池的漏电流低至3μA。当充电周期结束后，如果单节电池电压降到4.1V/4.25V，芯片将自动重启电池充电。芯片还有充电定时保护功能，充电6小时后自动关断。

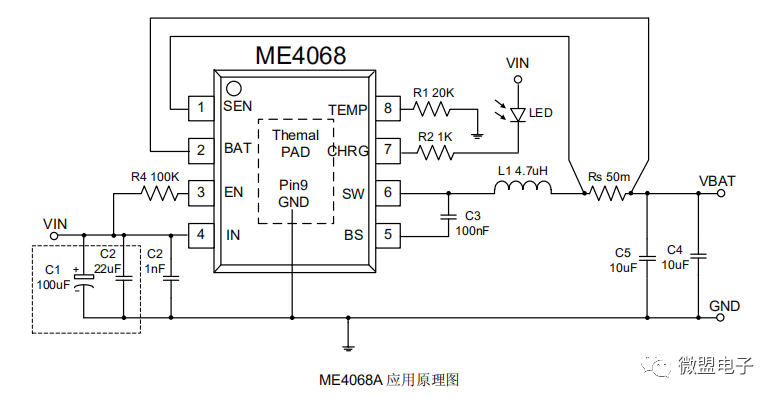

典型应用原理图：

电子设备是生活中的必需品，值得好好爱护，而锂电池作为电子产品的唯一动力来源，也应该要妥善对待！

快给你的电子设备充个电吧！
