变压器中磁性元件的损耗问题详解

　　磁性元件一般就是指电感与变压器，这里我们这种讨论初次级隔离的变压器，因为这种变压器在开关电源中应用最为广泛。

　　变压器的作用大致是提供初次级的电气隔离，使输出电压或升或降，传送能量;变压器设计的好坏直接关系到整个电源系统的安规，EMC，效率，温升，输出的电气性能参数，寿命，可靠性，甚至会导致系统的崩溃。

　　升压的做过，但经验不多，说说个人的理解，不一定对，权作参考与讨论之用。

　　升压变压器的难点，楼上已经指出来了，因为绕组的圈数太多，漏感与分布电容很难两全其美;这个时候我觉得应该从以下几个方面着手：

　　1、在选择变压器的时候，如果结构尺寸允许的话，我们尽量选择高长型(立式)或窄长(卧式)型的，因为这种变压器单层绕线圈数多，可以有效降低绕线的层数，增加初次级的耦合，减小层间电容。

　　2、优化绕线顺序，使初次级能增减耦合面积;曾经用过这种绕法：1/3次级--1/2初级--1/3次级--1/2初级--1/3次级，结果表明此种绕法漏感可以小很多。

　　当然这种变压器绕制工艺稍显复杂，成本稍高，但还是可以接受。

　　3、层间电容大家都知道，每层之间加黄胶带，便可减少层间电容。

　　当然这些措施都是在考虑安规与EMC的情况下，做出的改进;对于升压电源，漏感与层间电容如果处理不好很容易引起振荡，使电源的EMC不好过，效率不高，有时会莫名其妙的炸MOS管(我实际碰到过的情况)。

　　我们知道变压器的损耗分为铁损与铜损，先来说说铁损吧。

　　变压器的铁损包括三个方面：

　　一是磁滞损耗，当交流电流通过变压器时，通过变压器磁芯的磁力线其方向和大小随之变化，使得磁芯内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。

　　二是涡流损耗，当变压器工作时。磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使磁芯发热，消耗能量，这种损耗称为涡流损耗。

　　三是剩余损耗，在磁芯磁化或反磁化的过程中，磁化状态并不是随磁化强度变化而立即变化，有个滞后时间，滞后效应便是引起剩余损耗的原因。

　　从铁损包含的三个个方面的定义上看，只要控制磁力线的大小便可降低磁滞损耗，减少磁芯与磁力线垂直的面积可以减少涡流损耗。

　　赵老师在《开关电源中磁性元器件》一书中指出：

　　



　　由上面的话可以看出，在磁芯材质与形状，体积等都确定的情况下，变压器的铁损与变压器的工作频率以及磁感应强度摆幅deltB成正比。

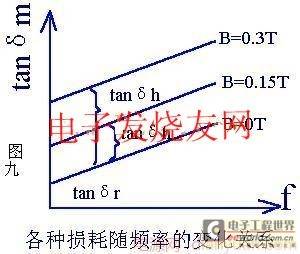

　　磁滞在低场下可以不予考虑，涡流在低频下也可忽略，剩下的就是剩余损耗。在磁感应强度较高或工作频率较高时，各种损耗互相影响难于分开。故在涉及磁损耗大小时，应注明工作频率f以及对应的Bm值。但在低频弱场下，可用三者的代数和表示：tanδm= tanδh+tanδf+tanδr。式中tanδh tanδf tanδr分别为：磁滞损耗角正切，涡流损耗角正切，剩余损耗角正切。各种损耗随频率的变化关系如图。

　　



　　由图可见，剩余损耗和B的大小无关，但随频率增大而增大。而磁滞损耗随B的增加增大，涡流损耗则和频率成线性变化。了解了这些就可知：在正激和桥式电源中，磁芯损耗着重考虑涡流损耗。在反激变压器和储能电感中，既要考虑涡流损耗又要考虑磁滞损耗，尤其是DCM方式工作的电源，磁滞损耗是第一位的。所以可以确定，做电源时第一点就是根据电源的工作频率选取相应的磁芯材料。

　　下面我们开始来讨论下变压器的铜损。

　　变压器的铜损即变压器绕组的损耗，包含直流损耗与交流损耗。

　　直流损耗主要是因为绕变压器的铜漆包线，对通过它的电流有一定的阻抗(Rdc)而引起的损耗。此电流指的是各个绕组电流波形的有效值。直流损耗跟电流大小的平方成正比。

　　相对来说，交流损耗就复杂得多，包含绕组的趋肤效应，临近效应引起的损耗，同样还包括各次谐波引起的损耗。

　　先说直流阻抗，形成原因上面说了。下面我们来分析怎样减少直流损耗

　　首先，给出直流损耗计算公式：Pdc=(Irms)^2*Rdc

　　由上面的公式可见，对于电流有效值一定的情况下，只要降低绕组的直流等效电阻就可以降低绕组的直流损耗。

　　我们知道绕组的电阻与材质，长度，截面积甚至温度(关系很小)等有关，那么我们就可以采用如下方法来降低绕组的直流损耗：

　　1、采用电阻率小的导体来绕制变压器，一般采用铜漆包线，尽量不用铜包铝漆包线或铝漆包线

　　2、在变压器窗口面积允许的情况下，尽量用大一点的等效截面积的漆包线(单根线不要超出穿透深度，后面会分析)

　　3、适当减少绕组的匝数(会增加铁损)，慎用

　　先来看看集肤效应的定义：

　　集肤效应又叫趋肤效应，是指导体通过交流电流时，在导体截面中，存在边缘部分电流密度大，中心部分电流密度小的现象。

　　肌肤效应产生的原理比较复杂，简单的表述为：

　　

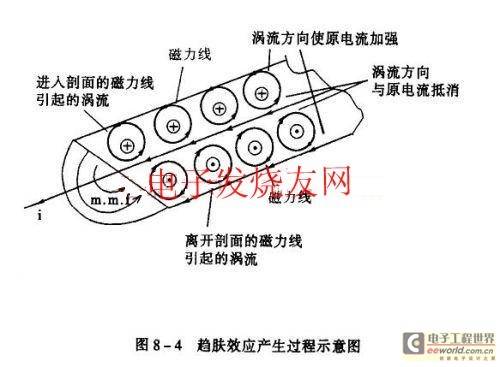

　　如上图，设流过导体的电流为i，方向如图。根据右手法则， 则要产生m.m.f的磁场，并垂直电流方向，如图的八个小圆圈就是进入与离开道题的磁力线。根据法拉第电磁感应，磁力线通过导体会产生涡流，方向如图中8个小圆圈周围的大圆圈方向所示。

　　由图可知，涡流的方向加强了导体边缘电流，抵消了导体中心的电流，这便是集肤效应产生的原理。

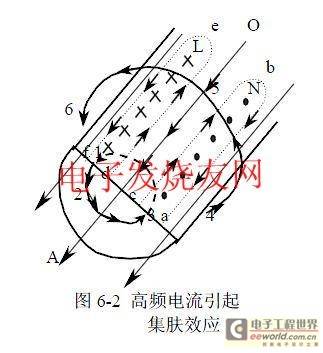

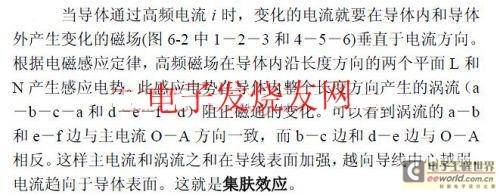

　　关于集肤效应，赵修科老师在《开关电源中的磁性元件》一书中有过详细的论述

　　



　　



　　在这里再引入一个名词：穿透深度

　　定义：当导通流过高频电流时，由于趋肤效应导致电流从导通表层流过，此表层的厚度称为穿透深度或趋肤深度，用“Δ”表示

　　需要说明的是穿透深度指的是导体的半径。

　　穿透深度跟工作温度，导体的电阻率，导体的相对磁导率以及频率等因素有关

　　其计算公式为

　　Δ=65.5/√f(mm) 20℃

　　Δ=76.5/√f(mm) 100℃

　　公式我就不推导了，有兴趣可以参阅相关资料。

　　由上面的公式不难看出，工作频率越高，导线的穿透深度就越低，所以广大工程师在设计变压器的时候，一定要考虑频率对导线的穿透深度影响。

　　电流减少，但电流的方向还是不变的，所以产生的磁场方向还是不变的

　　这里只是解释了集肤效应产生的原理，所以没有提频率的影响，我是这样理解的：频率越高，那么电流变化率越大，就意味着产生磁场强度越强，也就是说产生的涡流对中心的电流阻碍作用就越大，所以就有了一个穿透深度的问题

　　下面来看临近效应

　　定义：

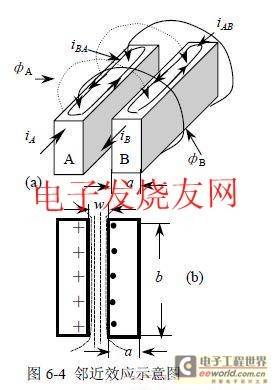

　　当两个相邻导体流过方向相反的电流时，相互之间会产生磁动势，而磁动势在对方的导体中会产生涡流，此涡流导致导体相互靠近的地方电流加强，而相互远离的地方电流减弱。

　　

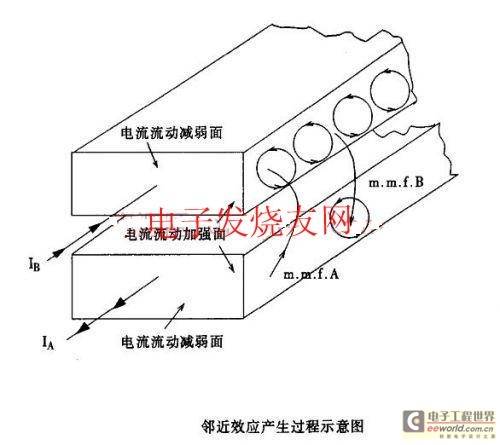

　　由上图可知，临近效应导致导体有部分流过的电流小甚至不流过电流，而有一部分流过的电流则很大，这个会引起很大的热损耗，在导线较粗的情况下尤为明显。

　　实践证明，临近效应跟绕线的层数密切相关，临近效应随绕线层数的增加呈指数规律增加

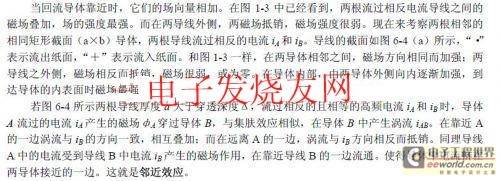

　　关于临近效应的产生原理，赵修科老师有非常详细与精彩的分析

　　



　　



　　磁性元件的设计中存在太多的不确定因素，比如同样的绕制工艺要求，不同厂家做出来的会有小小的差异，还有磁芯材质的差异，因为不是每个工厂都用得起TDK的磁芯，所以，我认为设计是需要丰富的经验加上实际的调试来确定最终参数。

　　我一般都是线大概计算下参数，然后在实际中调试，最终确定的参数主要是看调试的效果。
