MAX6870/MAX6871可编程电源引脚功能和应用电路

1 特点及引脚功能   MAX6870/MAX6871 pdf,MAX6870/MAX6871 datasheet
1.1 特点
    ●6路(MAX6870)或4路(MAX6871)可编程输入电压检测器：
    1个高电压输入(+1.25 v~+7.625 V或+2.5 V～+13.2V门限)；
    1个双极性电压输入(±1.25 V~±7.625 V或±2.5V~±15.25 V门限)；
    4路(MAX6870)或两路(MAX6871)正电压输入(+0.5 V~+3.05 V或+1 V~+5.5 V门限)；
    ●4个通用逻辑输入；
    ●2个可编程看门狗定时器；
    ●8路(MAX6870)或五路(MAX6871)可编程输出：高有效、低有效、开漏极、弱上拉、推挽、电荷泵定时延迟范围为25μs~1600 ms；
    ●10位的内部ADC监视输入电压、检测器和两个辅助输入；
    ●状态控制和手动复位控制；
    ●内部1.25 V基准或外部基准输入；
    ●4 KB内部用户EEPROM；
    ●兼容I2C/SMBus的串行编程/通信接口；
    ●±l％的门限精度。
1.2 引脚功能
    MAX6870/MAX6871采用32引脚薄型QFN无铅封装，各个引脚的功能见表1。

2 内部结构和工作原理
    MAX6870和MAX6871具有6个输入，只要IN3-IN6中任意1个输入端的电压超过2.7 V的最小工作电压，或者INl上的电压超过4 V，电路就开始工作。6个输入都有2种门限电平可供选择，既可设置为2个都是欠压检测状态，也可设置为1个是过压检测状态，1个是欠压检测状态(即窗口检测器)。门限电平可以通过I2C来进行设置，并保存在配置EEPROM中。IN3-IN6的门限电平范围为O.5 V~5.5 V，根据选择的门限电平,步长可以是10mV或20 mV。INl可以检测的电压高达13.2 V，因此直接用来检测12 V(或稍低)的系统总线电压。
    第二个输入IN2用来检测另一个较高的电压或负电压。
    MAX6870内部多路复用器将6个检测器输入和2个辅助输入切换到精度为l％的10位ADC。然后由ADC把8个输入电压数字化后写入内部寄存器，通过I2C接口即可调用存储器内的值。2个辅助输入端可以用来改变2个附加输入的电压值，例如用于电流传感放大器的输入电压或温度传感器的输入电压等，在电流或温度高于一定值时，变换输出状态。
    根据对内部EEPROM的编程改变编程逻辑阵列的连接设置，这6个检测器输入和4个公用输入{GPI)决定8个输出的状态。同样，通过把输入和输出进行混接，一些输出就可以由该器件的其他输出来控制。每个输出的延迟可独立设置并保存在电路内部的EEPROM中。
    该器件的输出可设置为内上拉开漏结构或外上拉开漏结构，也可设置为推挽结构，输出端可在内部直接接到任何被检测的电源电压。所有输出既可以设为高电平有效，也可设为低电平有效。如上所述，MAX6870的可编程逻辑阵列可以进行很多种连接，可以用输入、输出的不同组合来驱动每个输出。
    MAX6870内部还有1个电荷泵，允许OUTl~OUT4直接外接N沟道开关器件，无需其他电源。该器件还带2个看门狗定时器，看门狗的超时和起始延迟可自行设定。看门狗在复位操作后产生一个长时间的起始延迟，以供系统在这段时间内进行初始化、存储器数据的上传和软件的例行测试。
    人工复位输入允许测试电路时手动控制所有输出。MAX6870还有配置寄存器和配置EEPROM。在开发阶段中，把要修改的数据写入配置寄存器，系统配置就会马上改变。如果需要保存这些修改，可以随后再写入配置EEPROM中。如果需要把配置EEPROM的数据重新调入，可以通过软启动或者硬启动的方法重新启动系统。在启动过程中，系统把EEPROM的数据下载到配置寄存器中。

4 MAX6870，MAX6871的应用

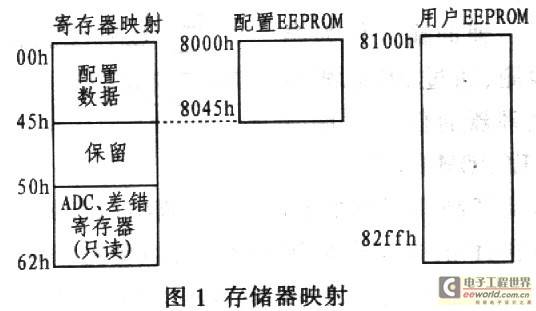

    MAX6870/MAX6871的灵活性在于其可编程的内部寄存器，而寄存器内容又取决于EEPROM的内容，在系统上电或软启动后，配置寄存器信息从EEPROM下载。要给各个输入上电前，应首先通过I2C主器件给EEPROM写配置信号。正确的操作应该是先使用写块协议快速配置寄存器，然后读取数据以验证其正确性，最后通过写字协议给EEPROM写数据。寄存器映射地址如图l所示。从8100h到82ffh的512字节EEPROM可供用户保存软件或电路板的信息。

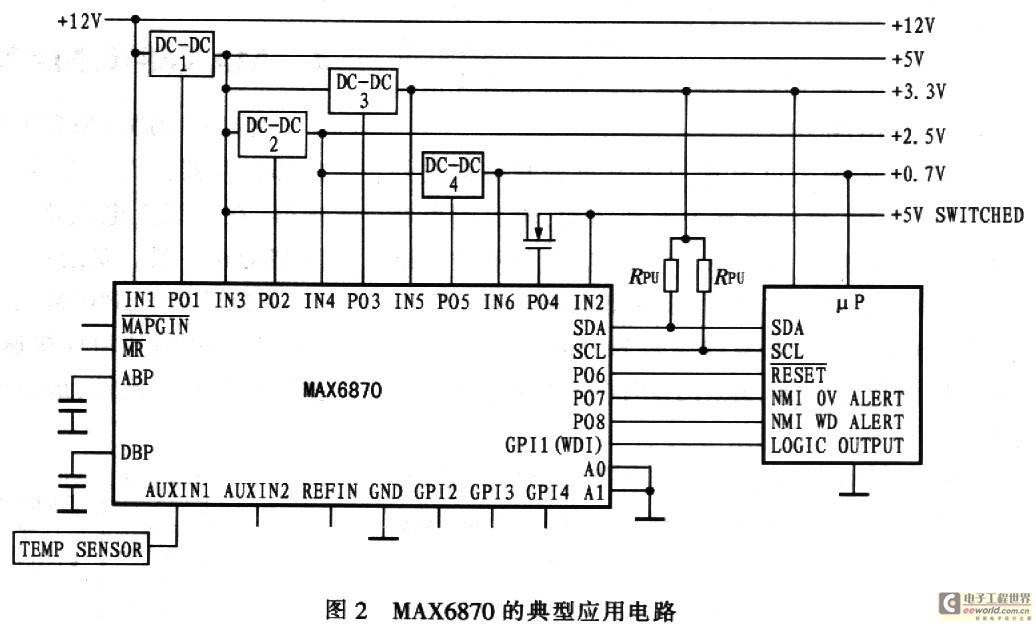

    MAX6870的典型应用电路如图2所示，输出分别监控12 V，5 V，3.3 V，2.5 V，0.7 V，输出l和4间驱动n沟道开关器件，使用内部参考电压，辅助输入作为温度检测，通过I2C总线与微处理器通信，实现内部EEPROM的读写。

    为了减小干扰的影响，在监测电压和地之间通过0.1 μF的电容器对高频噪声提供旁路，在ABP、DBP和地之间通过1μF电容器旁路，ABP、DBP为内部产生的电压，不应用于对外部电路供电。
