巧改废旧电子节能灯为开关电源

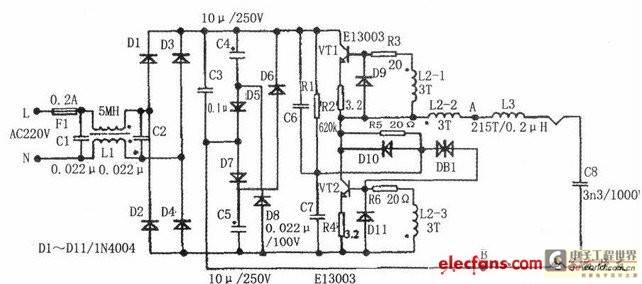

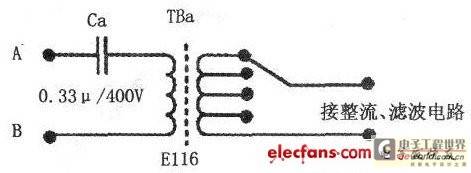

　　对于灯管损坏的节能灯，利用原有的线路板就可以改造成为一款小巧的开关电源，以供小型电器用。下图给出了一种直流电源的改造原理图(用上图中的电路为例，输出功率为18W，需重新绕制一台高频变压器：采用El-16磁芯，初级用φO.42mm漆包线绕140T(匝)，次级用φ1.0mm漆包线绕12T(匝)，并在3、6、9T(匝)处抽头，输出电压分别为3V、6V、9V、12V，电流为1.5A)，可供参考、仿制。下图中的Ca是为消除两管不平衡用的电容，不可省略。具体改造主要是：将上图中的A、B两点断开，去掉灯负载电路，然后将下图的电路接入即可。
