揭秘 | AURIX™ TC3xx启动文件解析

英飞凌AURIX™系列单片机，凭借强大的实时性能、功能安全以及信息安全的优异设计，受到了客户的普遍欢迎。英飞凌也一直致力于打造强大的生态圈，助力我们的客户更方便、快速地完成设计。本文将进一步为大家介绍更多AURIX™干货，以及完善的生态体系新动态：

■  AURIX™ TC3xx启动文件解析；

■  AURIX™生态体系进一步完善：近期，国产RT-Thread操作系统加入AURIX™生态体系，宣布商业支持英飞凌科技车规级32位AURIX™ TriCore™多核微控制器。

01

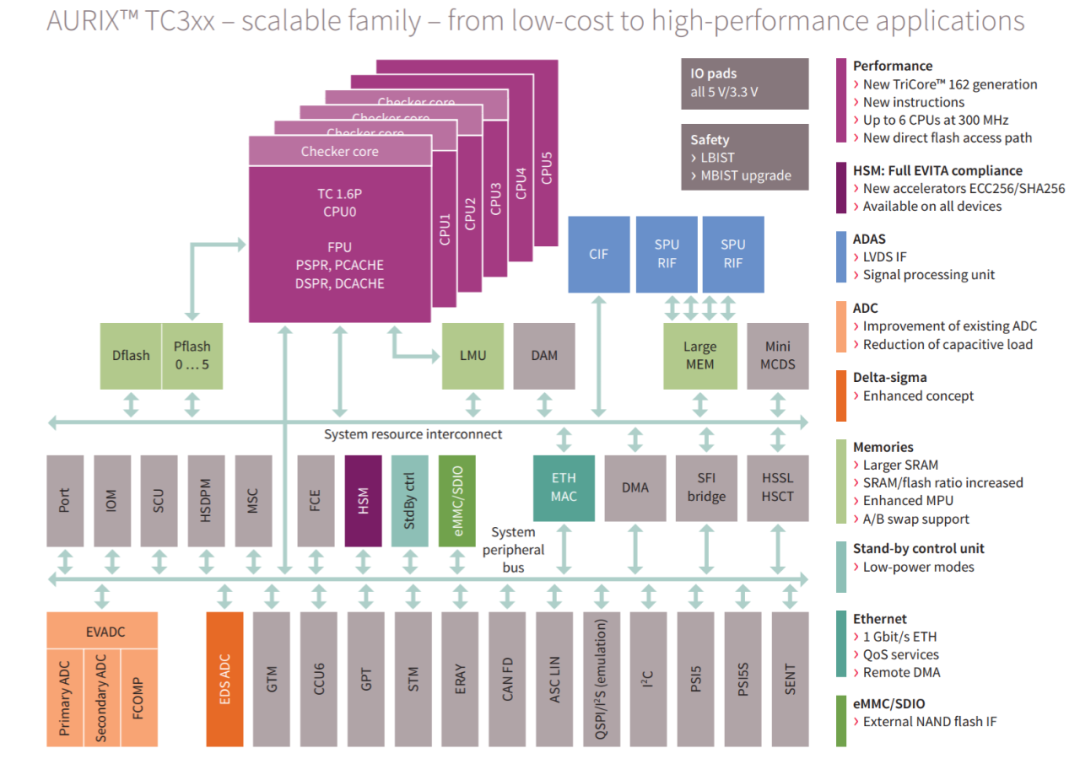

AURIX™ TC3xx启动文件解析

作者：英飞凌AURIX™技术专家 张驰

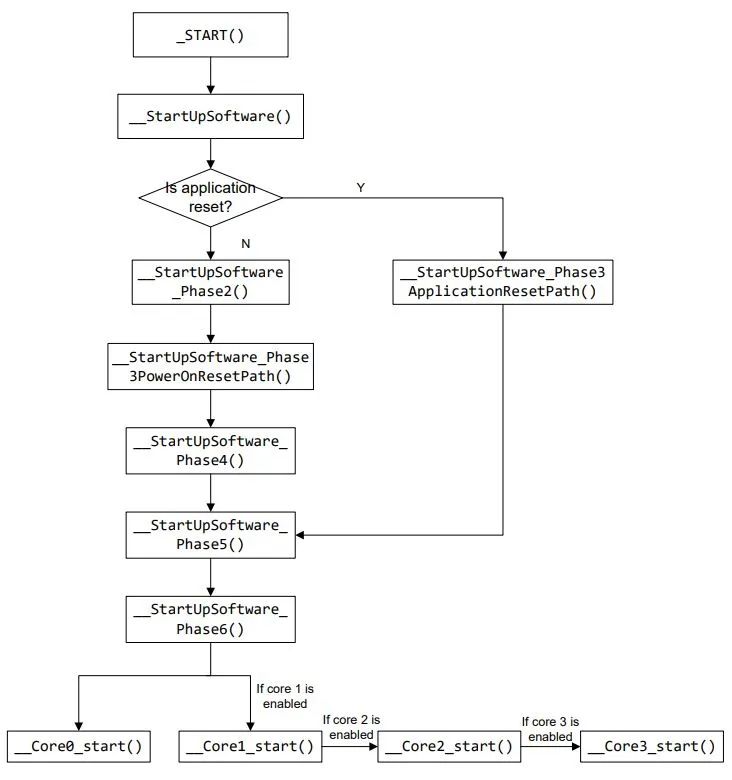

启动文件流程图

TC3xx系列MCU复位后会从Ifx_Ssw_Tc0.c文件的_START()函数开始启动，启动的时候都会从CPU0开始运行，直到在_StartUpSoftware_Phase6()函数中才会根据用户配置依次启动其他核。

_START()

_START()的地址由link文件中RESET决定，以TASKING为例，在Link文件中：

#defineRESET 0xA0000000

这个地址也必须和BMHD中的应用程序起始地址定义一致。

_START()代码解析

void_START(void)

{

     Ifx_Ssw_jumpToFunction(__StartUpSoftware); 直接跳转到__StartUpSoftware()

}

_StartUpSoftware()

_StartUpSoftware()主要用来设置A1寄存器，设置PSW寄存器，以及判断是否是Application Reset, 从而进行不同的跳转。

在TriCore™中A0，A1，A8，A9是全局地址寄存器，此处的A1所指向区域用来存放small RODATA，所谓small data区域就是可以直接寻址。

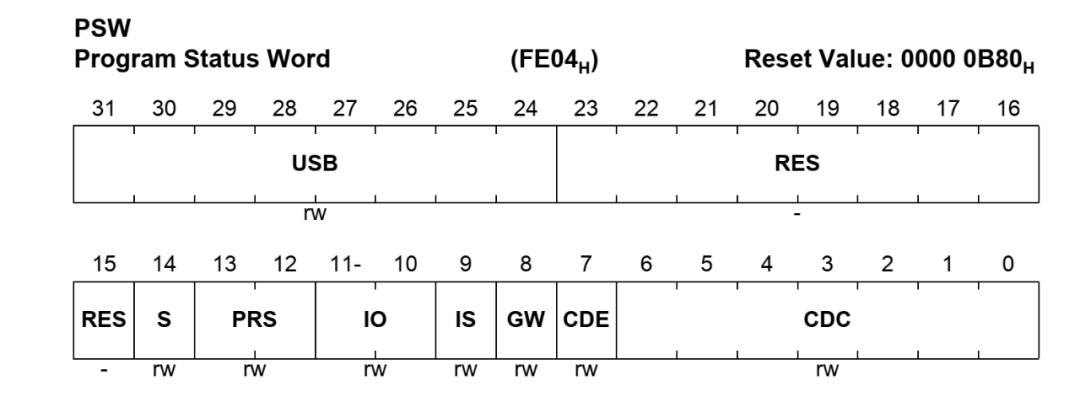

PSW的默认值设的是0x980, 即Supervise mode, Global Address Register Write Permission Enable, Call Depth Count Enable, User Stack。

_StartUpSoftware()代码解析:

static void__StartUpSoftware(void)

{

     Ifx_Ssw_setAddressReg(a1, __SDATA2(0)); A1指向small  data区域

     Ifx_Ssw_MTCR(CPU_PSW, IFX_CFG_SSW_PSW_DEFAULT); 设置CPU0的PSW寄存器

    if (Ifx_Ssw_isApplicationReset() != 1)

    {

         Ifx_Ssw_jumpToFunction(__StartUpSoftware_Phase2);

    }

    else

    {

         Ifx_Ssw_jumpToFunction(__StartUpSoftware_Phase3ApplicationResetPath);

    }

}

_StartUpSoftware_Phase2()

在这个API里面，会根据用户的配置，执行EVRC的初始化配置，LBIST测试，MONBIST测试。

IFX_CFG_SSW_CALLOUT_PMS_INIT()

是否执行，取决于Ifx_Cfg_Ssw.h中的IFX_CFG_SSW_ENABLE_PMS_INIT的配置，这个函数用来执行EVRC的启动流程，默认EVRC的GATE驱动输出频率是1.8MHz,  可以通过这个API改成800kHz输出。这个API所调用函数在IfxPmsEvr.h中，所以要进行这个测试，需要在工程中添加这个LLD文件

IFX_CFG_SSW_CALLOUT_LBIST()

是否执行，取决于Ifx_Cfg_Ssw.h中的IFX_CFG_SSW_ENABLE_LBIST的配置。这个函数用来执行LBIST测试，LBIST用于测试芯片内部逻辑电路。LBIST也可以在BootROM中执行。这个API所调用函数在IfxScuLbist.h，所以要进行这个测试，需要在工程中添加这个LLD文件

IFX_CFG_SSW_CALLOUT_MONBIST()

是否执行，取决于Ifx_Cfg_Ssw.h中的IFX_CFG_SSW_ENABLE_MONBIST的配置。这个函数用来执行secondary voltage monitor电路的自检。这个API所调用函数在Ifx_Ssw_Infra.c中，所以进行这个测试，需要在工程中添加这个LLD文件

_StartUpSoftware_Phase2()代码解析

static void__StartUpSoftware_Phase2(void)

{

    * Power and EVRC configurations */

     IFX_CFG_SSW_CALLOUT_PMS_INIT();    执行EVC初始化流程

    * LBIST Tests and evaluation */

     IFX_CFG_SSW_CALLOUT_LBIST();       执行LBIST测试

    * MONBIST Tests and evaluation */

     IFX_CFG_SSW_CALLOUT_MONBIST();     执行MONBIST测试

     Ifx_Ssw_jumpToFunction(__StartUpSoftware_Phase3PowerOnResetPath);

}

_StartUpSoftware_Phase3PowerOnResetPath()

在这个API里面, 会初始化上下文，所谓的上下文就是SP指针和CSA。

在TriCore™中，SP是A10寄存器，在这里会把栈顶地址赋给A10。

CSA是存放上下文的区域，在TriCore™中，每当调用子函数或者进中断时，都会把一些通用寄存器自动存放在CSA区域 （Push），然后等到子函数返回或中断返回时，再把这些寄存器恢复（Pop）。

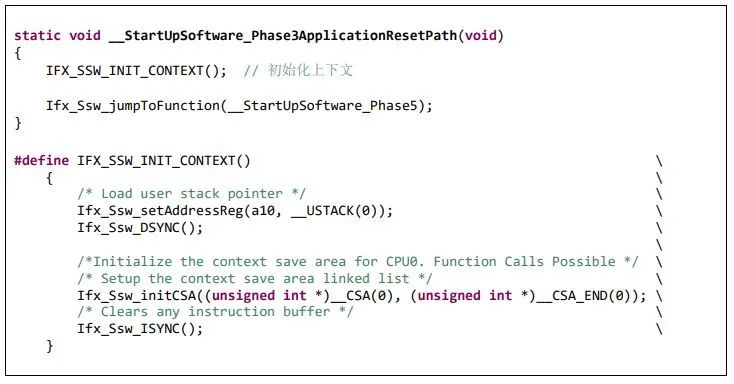

_StartUpSoftware_Phase3ApplicationResetPath代码解析：

_StartUpSoftware_Phase4

在这个API里面，会首先进行对CPU0 watchdog和safety watchdog进行一次喂狗（注意：复位后CPU0 watchdog和safety watchdog是使能的），然后根据用户配置，完成时钟初始化以及MBIST测试。

static void__StartUpSoftware_Phase4(void)

{

  * This is for ADAS chip, where clock is provided by  MMIC chip. This has to be

     *  implemented according the board.

     */

     IFX_CFG_SSW_CALLOUT_MMIC_CHECK();

    {

        * Update safety and cpuwatchdog reload value*/

 unsignedshort cpuWdtPassword    =  Ifx_Ssw_getCpuWatchdogPasswordInline(&MODULE_SCU.WDTCPU[0]);

        unsignedshort safetyWdtPassword = Ifx_Ssw_getSafetyWatchdogPasswordInline();

        * servicing watchdogtimers */

         Ifx_Ssw_serviceCpuWatchdog(&MODULE_SCU.WDTCPU[0],  cpuWdtPassword);

         Ifx_Ssw_serviceSafetyWatchdog(safetyWdtPassword);

    }

    * Initialize the clock system */

     IFX_CFG_SSW_CALLOUT_PLL_INIT();

    * MBIST Tests and evaluation */

     IFX_CFG_SSW_CALLOUT_MBIST();

     Ifx_Ssw_jumpToFunction(__StartUpSoftware_Phase5);

}

IFX_CFG_SSW_CALLOUT_PLL_INIT()

是否执行，取决于Ifx_Cfg_Ssw.h中的IFX_CFG_SSW_ENABLE_PLL_INIT的配置，这个函数用来初始化PLL配置。这个API所调用函数在IfxScuCcu.c中，所以要进行PLL初始化，需要在工程中添加这个LLD文件

IFX_CFG_SSW_CALLOUT_MBIST()

是否执行，取决于Ifx_Cfg_Ssw.h中的IFX_CFG_SSW_ENABLE_MBIST的配置。这个函数用来执行MBIST测试，MBIST用于对RAM区域进行硬件自检。这个API所调用函数在IfxMtu.c，所以要进行这个测试，需要在工程中添加这个LLD文件

_StartUpSoftware_Phase5

在这个API里面, 只有SMU配置的一个API，但是这个API只是个空函数，所以其实在这里什么都没有做。

_StartUpSoftware_Phase3ApplicationResetPath

和_StartUpSoftware_Phase3PowerOnResetPath()一样。

_StartUpSoftware_Phase6

根据用户配置启动不同的内核。

IFX_CFG_SSW_ENABLE_TRICORE1

1:  启动Core1, 0: 不启动Core1

IFX_CFG_SSW_ENABLE_TRICORE2

1:  启动Core2, 0: 不启动Core2

IFX_CFG_SSW_ENABLE_TRICORE3

1:  启动Core3, 0: 不启动Core3

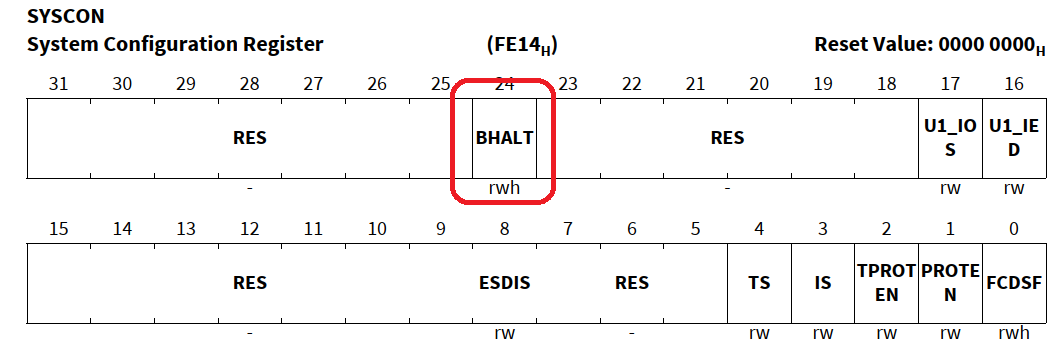

SYSCON寄存器的BHALT位用来设置Core是否启动，PC用来设置程序指针，Ifx_Ssw_startCore()中设置这两个寄存器，来启动其他内核。

_StartUpSoftware_Phase6()代码解析：

static void__StartUpSoftware_Phase6(void)

{

    * Start remaining cores as a daisy-chain */

#if (IFX_CFG_SSW_ENABLE_TRICORE1 != 0)

     Ifx_Ssw_startCore(&MODULE_CPU1, (unsigned int)&__Core1_start);    启动core 1

#endif* #if (IFX_CFG_CPU_CSTART_ENABLE_TRICORE1 != 0)*/

#if (IFX_CFG_SSW_ENABLE_TRICORE1 == 0)

#if (IFX_CFG_SSW_ENABLE_TRICORE2 != 0)

     Ifx_Ssw_startCore(&MODULE_CPU2, (unsigned int)&__Core2_start);    启动core 2

#endif

#if (IFX_CFG_SSW_ENABLE_TRICORE2 == 0)

#if (IFX_CFG_SSW_ENABLE_TRICORE3 != 0)

     Ifx_Ssw_startCore(&MODULE_CPU3, (unsigned int)&__Core3_start);    // 启动core 3

#endif

#endif* #if (IFX_CFG_SSW_ENABLE_TRICORE2 == 0) */

#endif* #if (IFX_CFG_SSW_ENABLE_TRICORE1 == 0) */

     Ifx_Ssw_jumpToFunction(__Core0_start);

}

_Ifx_Ssw_startCore()代码解析：

voidIfx_Ssw_startCore(Ifx_CPU*cpu, unsigned int programCounter)

{

    * Set the PC */

    cpu->PC.B.PC(unsigned int)programCounter  >> 1U; 设置PC

    * release boot halt mode if required */

    Ifx_CPU_SYSCONsyscon;

    syscon =  cpu->SYSCON;

    if(syscon.B.BHALT)

    {

        syscon.B.BHALT0U;      启动内核

        cpu->SYSCON    = syscon;

    }

}

以TC38x为例，如果所有4个内核都启动，那么_StartUpSoftware_Phase6()中会启动CORE1。这个时候，_Core0_Start()和__Core1_Start()是同时运行的，在_Core1_Start()的最后会启动Core2，然后跳转到_Core2_Start()，在_Core2_Start()最后会启动Core3, 然后跳转到_Core3_Start()。

_Corex_start

以_Core0_Start()为例，在_Core0_Start()中，会根据配置使能PCACHE和DCACHE，设置A0, A8, A9地址，配置Trap和中断向量表起始地址，配置中断栈指针，初始化全局变量。

CACHE配置：

是否使能CACHE，通过配置下面两个宏：

IFX_CFG_SSW_ENABLE_TRICORE0_PCACHE

1:  使能PCACHE，0：不使能PCACHE

IFX_CFG_SSW_ENABLE_TRICORE0_DCACHE

1：使能DCACHE，0：不使能DCACHE

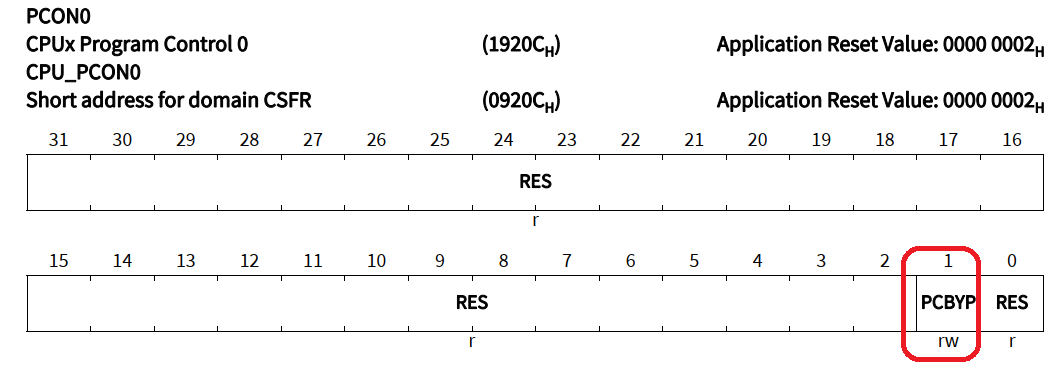

通过配置PCON0的PCBYP位来使能PCACHE：

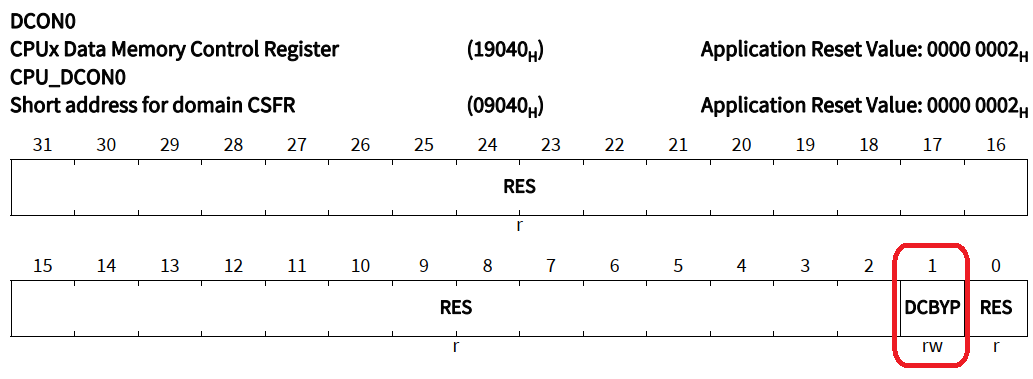

通过配置DCON0的PCBYP来使能DCACHE:

Trap和中断向量配置：

BTV寄存器用来设置Trap向量表的首地址，在工程中Trap向量表的首地址在link文件中设置，通过下面语句会把link文件中Trap向量表地址赋给BTV。

Ifx_Ssw_MTCR(CPU_BTV, (unsigned int)__TRAPTAB(0));

BIV寄存器用来设置中断向量表的首地址，在工程中中断向量表的首地址在link文件中设置，通过下面语句会把link文件的中断向量表地址赋给BIV。注意在TriCore™中，默认状态下，中断向量是32字节对齐的，中断向量的位置不是固定的，而是由中断优先级决定的。

Ifx_Ssw_MTCR(CPU_BIV, (unsigned int)__INTTAB(0));

配置ISTACK：

在TriCore™中，栈分为USTACK和ISTACK，他们的使用由PSW.IS位来决定，默认配置PSW.IS=0，即在线程中的函数调用时，会用USTACK（A11）部分作为CPU的栈，而在中断函数中会用ISTACK（ISP）作为CPU的栈。USTACK和ISTACK大小和位置是在Link文件中配置的。下面语句设置ISP:

* Interrupt stack pointer is configured */

     Ifx_Ssw_MTCR(CPU_ISP, (unsigned int)__ISTACK(0));

对于CPU0，在_StartUpSoftware_Phase3ApplicationResetPath()已经把USTACK的栈顶指针赋给了A10。对于其他CPU，在各自的_Corex_Start()把USTACK的栈顶指针赋给了各自CPU的A10。

初始化全局变量：

下面函数用来初始化全局变量 (这个函数是编译器来实现的)，全局变量分为两部分:Data和BSS。

Data: 存放有初始化全局变量，有初始化的全局变量的初始值最初是放在Flash中，在这个函数里面，会把初始值从Flash赋给全局变量。

BSS: BSS段用于存放没有初始化值的全局变量，在这个函数里面会把没有初始化值的全局变量清零。

   *  Initialization of C runtime variables */

     Ifx_Ssw_C_Init();

对于其它_Corex_Start()而言，和_Core0_Start()的流程基本一样，另外增加了把USTACK栈顶指针赋给A10的操作和PSW初始化操作。

在各个CPU的_Corex_Start()最后会跳转到各自的corex_main()中运行。
