LED照明灯存在的问题和解决办法

　　称为希望之光的LED,从1964年发明至今，已发展到普及化照明的时代，其节能、环保、亮度高、功耗小、寿命长、耐冲击等优点，前景极为广阔；在室内照明的起步阶段，还有其固有的缺点，主要表现在以下几方面：

　　1、不一致性带来的问题：

　　理论上LED都是能发光的二极管，而实际上所有LED的电性能都是有差异的，每个厂家的生产工艺是不一致的，甚至相差很大，就是同一厂家的不同时间的工艺都是有差异的；不同厂家使用的半导体原材料的纯度是有差异的，这就使LED的发光强度与驱动电流是不完全相同、耐过电流能力和发热的差异也就自然而然的不同了；封装工艺和封装材料的不同，使得整体的散热能力是不一样的，还有组合材料的热彭胀与散热的问题等。由此不难看出,LED发光二极管在短期内仍存在个体之间的很大的差异，如果每个灯只用一个LED，好控制。例如电视机、DVD上的电源指示灯；而当我们用LED制作照明灯具时，就不是用单个的LED，而是用多个、上百上千个LED成阵列接入电路，因LED的差异总有一个最先损坏，当有几个坏掉时(通常是短路)，会使电流增大而损坏其他的LED。这就是不一致性带的结果，也是制约其发展的因素之一。

2、驱动电路复杂的问题：

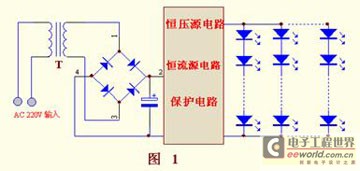

　　a.在电压匹配方面，LED不象普通的白炽灯泡，可以直接连接220V的交流市电。LED是2--3.伏的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源。b.在电流供应方面，LED的正常工作电流在18mA-20mA，供电电流小于15mA时LED的发光强度不够，而大于20mA时，发生光衰而导致LED老化，同时发热大增，老化加快、寿命缩短，当超过50mA时会很快损坏，为了延长LED照明灯的使用寿命，常用集成电路电源、电子变压器、分离元件电源等，大电流驱动时，要配大功率管或可控硅器件，另加保护电路，要恒流、恒压电路供电，这样电源电路复杂，故障率、元件成本、生产成本、服务成本都将升高。这就大大地限制了市场的竞争力与购买群体。

　　二、LED照明电路的特点：

　　A、多LED灯的串、并联矩阵结构；B、不需要控制亮度；C、LED的电流在一定范围变化不会明显影响照度；D、LED损坏的原因多是电流过大，超过50mA，较小的电压变化引起较大的电流变化。所以控制过电流即可，这为电路的简化提供依据。

　　三、解决问题的方法：

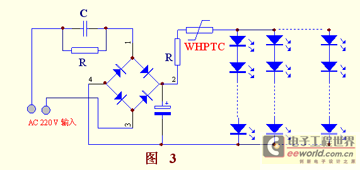

　　如果用WHPTC过流保护器作保护，从原理可知，当电路的电流超过规定值时会讯速的自动保护，在排除故障后又自动复位，无需人工更换。对LED而言，电压的变化不是LED损坏的直接原因，而电流的增大才是LED的真正杀手。利用这个特性，在LED的电路保护上具有绝对的优势，让简易电源供电变为现实。实践证明，在LED电路出现故障以前就有效保护了。如下图可见，因有了WHPTC可省去恒流、恒压电路，。器件成本、生产成本、服务成本都大大降低。也大大增加了产品的市场竞争力。

　　四、型号选择：

　　可选择WH6-XXX 到 WH250-XXX 的 20mA-到-15A 中的所需型号。对LED进行无损保护，延长寿命。例如：WH250-020 用在220V、20mA的LED电路中，当电流超过40mA时，WHPTC在20秒左右保护。
专家指点：WHPTC保护时，其续电流使LED继续点亮，只是光暗而不是熄灭，这是其它保护电路不具备的优点，如果是干扰电流或电压导致保护，则干扰过去后，LED自动恢复正常点亮，而不需要人工更换或维修。

五、WHPTC系列产品可用于下列的照明、装饰、景观等灯具的电路保护：

　　各种LED日光灯、球泡灯、杯灯、吸顶灯、路桥灯、交通灯、隧道灯、护栏灯、空中探照灯、激光灯、投光灯、庭院灯、地埋、水底灯、墙角灯、地脚灯、幕墙灯、盒灯、迪吧灯、酒吧灯、地砖灯、广场灯、节日灯、工艺灯、线条灯、气车灯等LED灯。
大功率LED技术的进步也使得设计阶段的散热考虑变得越来越重要。为了避免LED的加速老化，或者最坏情况的完全报废，LED本身不能过热。

　　一旦大功率LED的发热效率高于发光效率，输入功率产生热而不发光的比例就非常高。所以，在设计阶段就必须考虑采用良好的散热来保证LED工作可靠，并且允许它在更高的环境温度下也能够工作。而在选择LED驱动电路时，则必须考虑器件的散热。

　　确保LED芯片不致过热的一个重要指标就是正向电流。在实际使用中，经常将工作电流设置在一个很低的水平，以确保即使在很高的环境温度下 LED也不至于过热。然而，如果LED的工作电流与温度不相关，就会带来一个很大的问题：当温度过高时，LED的工作条件就超出了其规范的要求。此外，在 很低的温度下，供给LED的电流会极大地低于最大允许电流。
LED驱动电路中的热敏电阻

　　因此，人们希望控制LED的驱动电流并使之降低LED额定工作条件。某些价格昂贵的LED驱动IC可以实现这种功 能，它采用内部或外部的温度传感器来感知温度并进行反馈控制。而我们则希望通过在LED驱动电路中采用PTC热敏电阻来提供一种简单的方法。它具有如下优点。
　　● 在室温的情况下，正向电流是增加的。
　　● 由于减少了LED的数量，所以成本可以降低。此外，可以采用价格低廉的驱动IC，或者甚至也可以采用不具有集成温度管理功能的驱动电路。
　　● 可以设计一个不需要IC控制，但仍能够根据环境温度调整LED工作电流的电路。
　　● 也可以采用低成本的LED，只是需要降低额定工作条件和提供更小的安全裕量。
　　● 如果增加过热保护功能，LED的可靠性会得到提高。
　　● 在散热方面也可以采用散热器（片）等方法。

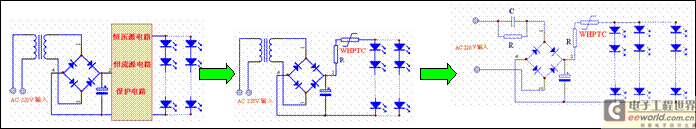

使用WHPTC前后的拓扑结构比较图

　　浅谈LED产品老化 我们在应用LED时经常会出现这样种问题，LED焊在产品上刚开始的时候是正常工作的，但点亮一段时间以后就会出现暗光、闪动、故障、间断亮等现象，给产品带来严重的损害。引起这种现象的原因大致有：
1．应用产品时，焊接制程有问题，例如焊接温度过高焊接时间过长，没有做好防静电工作等，这些问题95％以上是封装过程造成。
2．LED本身质量或生产制程造成。 预防方法有：
1.做好焊接制程的控制。
2.对产品进行老化测试。

　　老化是电子产品可靠性的重要保证，是产品生产的最后必不可少的一步。LED产品在老化后可以提升效能，并有助于后期使用的效能稳定。LED老化测试在产品质量控制是一个非常重要的环节，但在很多时候往往被忽视，无法进行正确有效的老化。LED老化测试是根据产品的故障率曲线即浴盆曲线的特征而采取的对策，以此来提高产品的可靠性，但这种方法并不是必需的，毕竟老化测试是以牺牲单颗LED产品的寿命为代价的。

　　LED老化方式包括恒流老化及恒压老化。恒流源是指电流在任何时间都恒定不变的。有频率的问题，就不是恒流了。那是交流或脉动电流。交流或脉动电流源可以设计成有效值恒定不变，但这种电源无法称做「恒流源」。恒流老化是最符合LED电流工作特征，是最科学的LED老化方式；过电流冲击老化也是厂家最新采用的一种老化手段，通过使用频率可调，电流可调的恒流源进行此类老化，以期在短时间内判断LED的质量预期寿命，并且可挑出很多常规老化无法挑出的隐患LED。 有效防止高温失灵-PTC热敏电阻用作LED限流器 近年来，发光二极管(简称LED)的发展已取得巨大进步：已从纯粹用作指示灯发展为光输出达100流明以上的大功率LED。不久之后，LED照明的成本将降至与传统冷阴极荧光灯(简称CCFL)类似的水平。这使得人们对LED的下述应用兴趣日浓： 汽车照明灯、建筑物内外的LED光源、以及笔记本电脑或电视机LCD屏的背光。 大功率LED技术的发展提高了设计阶段对散热的要求。就像所有其它半导体一样，LED不能过热，以免加速输出的减弱，或者导致最坏状况：完全失效。与白炽灯相比，虽然大功率LED具有更高效率，但是输入功率中相当大的一部分仍变成热能而非光能。因而，可靠的运作就需要良好的散热，并要求在设计阶段就考虑高温环境。 　　设计LED驱动电路尺寸时，也必须考虑温度因素：必须选择其正向电流，以确保即使环境温度达到最高值，LED芯片也不会过热。随着温度的升高，就需要通过降低最高容许电流，即降低额定值，来实现降温。LED制造商把降额曲线纳入其产品规格中。

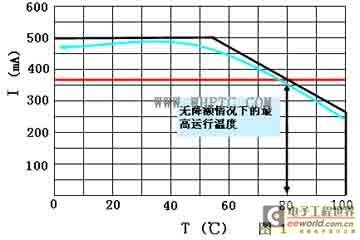

有关此类曲线，参见图1。

图1 LED降频曲线

　　利用无温度依赖性的电源运行LED存在弊端：在高温区域内，LED则超出规格范围运行。此外，当处于低温区域时，照明源就由明显低于最大容许电流(参见图1红色曲线)的电流供电。如图1的绿色曲线所示，通过LED驱动电路中的正温度系数热敏电阻(简称PTC热敏电阻)来控制LED电流是一个重大改进。这至少可以带来下列好处：
　　*在室温下增加正向电流，从而增加光输出
　　*因为可以减少LED使用量，所以可以使用价格较低的驱动集成电路(简称IC)乃至一个不带温度管理的驱动电路来节约成本
　　*实现无需IC控制的驱动电路设计，此电路亦可使LED电流随温度改变
　　*能够使用较便宜减额值较高安全裕量较小的LED
　　*过热保护功能提高了可靠性
　　*带散热片的热机械设计更为简单
　　大多数LED用驱动电路形式具有一个共同点：即流经LED的正向电流是通过固定电阻进行设置(参见图　

　　　2)。一般说来，流经LED ILED的电流取决于Rout，即ILED ~ 1/Rout。由于Rout不随温度而变，因此LED电流也不受温度影响。
将固定电阻换成随温度变化的电路，即可实现对LED电流的温度管理。下列图表阐明了如何使用PTC热敏电阻来改善标准电路。
　　示例1：有反馈回路的恒流源
　　图2中电路1为常用的驱动电路。其恒流源包括一条反馈回路。当调节电阻两端的反馈电压达到因IC而异的VFB时，LED电流就不变了。LED电流因而被稳定在ILED=VFB/Rout。

图2 LED的传统驱动方式

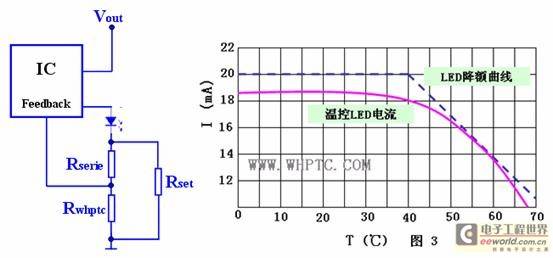

　　图3所示为上一电路改良型：此电路借由PTC热敏电阻，生成随温度变化的LED电流。通过正确选择PTC热敏电阻、Rseries以及Rparallel，此电路与专用驱动IC和LED组合相匹配。其中，LED电流可经由下列方程式计算得出：
　　图3所示电路阐明了LED电流(参见图3)的温度依赖性。与针对最高运行温度为60度的恒流源相比较，使用PTC热敏电阻后LED电流可在0度和40度之间提升达40%，并且LED亮度也能提高同等百分比。

　　图3 采用PTC热敏电阻的温度监测和电流降频
　　示例2：调节电阻与LED无串联的恒流源

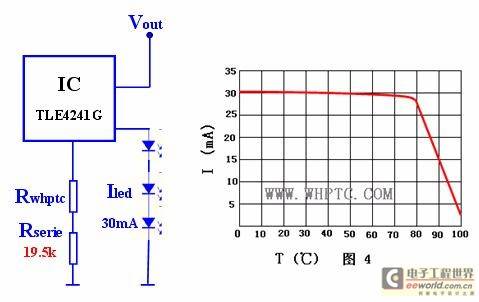

　　图2所示电路2为另一常见的恒流源电路：电流通过连接驱动IC的电阻得以确定。然而在这种情况下，调节电阻并未与LED串联。Rset和ILED之间的比率由IC规格明确。因此，运用20kW的串联电阻和TLE4241G型驱动IC，最终产生的LED电流为30mA。图4所示为标准电路改良型，其中也含有一个PTC热敏电阻，尽管此处采用WHPTC热敏电阻。在感测温度，元件电阻可达4.7kW，且容许误差值为±5℃(标准系列)或±3℃(容许误差值精确系列)。
　　图4所示为随外界温度而变化的LED电流。固定电阻Rseries容许误差范围小，在低温时支配总电阻。只有在低于PTC热敏电阻的感测温度大约15 K时，由于PTC热敏电阻的阻值开始增加，电流才会开始下降。在感测温度(总电阻=Rseries+RPTC=19.5kW+4.7kW=24.2kW)时的电流大约为23mA。PTC电阻在温度更高时急剧上升，迅速引发断路，从而避免因温度过高出现故障。

　　图4 无分流测量之温度记录
　　示例3：无IC简单驱动电路
　　如图2所示电路3，LED也可在无驱动IC的情况下工作。图示电路是通过车用电池驱动单一200mA LED。稳压器生成5 V的稳定电源电压Vstab，以避免电源电压出现波动。LED在Vstab处运作，电流则通过与LED串联的电阻元件Rout决定。在这类电路中，通过下一则等式可算出独立于温度的正向电流，在此等式中，VDiode是一个LED的正向电压：
　　另一做法是将WHPTC的径向引线式PTC热敏电阻以及两个固定电阻相组合后，替代上述固定电阻，如图所示。

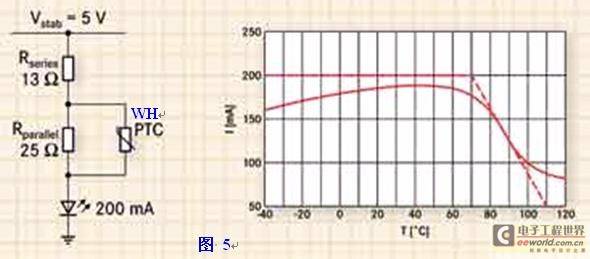

　　由于LED电流的绝大部分流经PTC热敏电阻本身，因此需要选择一个较大的径向引线式元件。PTC将因为流经电阻本身的电流而导致发热，因此会一直减少电流，无论环境温度为何(如图5所示)。并联两个或更多片式PTC热敏电阻会将电流分流，但此方案仍存在局限性。

图5 无需IC的温度补偿驱动电路

　　电流值主要是通过适当选择两个固定电阻来设置的。这两个电阻也在改进电路方面也起到重要作用，因为它们将产生的LED正向电流的允差保持在较低水平。这在正常工作温度范围内尤其重要，因为此时PTC热敏电阻本身的阻值允差仍较高。第二个并联固定电阻也能确保PTC不会在极端高温情况下彻底关闭LED，因此，电流不会降至低于下列等式计算的所得值：

这项性能在例如汽车电子这样的应用中极其重要，因为安全要求不允许照明灯彻底关闭。
背景资料：LED的温度依赖性

　　像所有半导体一样，LED的最高容许结点温度不能超过，以免导致过早老化或者完全失效。如果结点温度要保持在临界值以下，那么外界温度升高时，最高容许正向电流则必须下降。不过，如果运用散热器，在特定的外界温度时正向电流可以增加。LED的光输出随着芯片结点温度的升高而下降。上述情况主要发生在红色和黄色LED，白色LED则与温度关系较小。光照效率和正向电流保持同步增长，不过，安装在结层和环境之间的LED所具备的高热阻率可以降低乃至逆转这种作用，这是因为随着结点温度的上升，发射光会降低。

　　此外，当结点温度上升且LED正向电压与温度保持同步增长时，发射光的主波长会以+0.1 nm / K的典型速率增长。 各种白光LED驱动电路特性评比 1996年，日亚化学的中村氏发现蓝光LED之后，白光LED就被视为照明光源最具发展潜力的组件，因此，有关白光LED性能的改善与商品化应用，立即成为各国研究的焦点。目前,白光LED已经分别应用于公共场所的步道灯、汽车照明、交通号志、可携式电子产品、液晶显示器等领域。由于白光LED还具备丰富的三原色色温与高发光效率的特性，一般认为非常适用于液晶显示器的背光照明光源，因此，各厂商陆续推出白光LED专用驱动电路与相关组件。鉴于此，本文就LED专用驱动电路的特性与今后的发展动向进行简单阐述。 1 定电流驱动的理由
　　1.1 白光LED的光度以顺向电流规范
白光LED的顺向电压通常被规范成20mA时，最小为3.0V，最大为4.0V，也就是若单纯施加一定的顺向电压时，顺向电流会作大范围的变化。

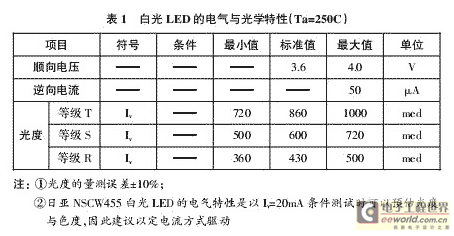

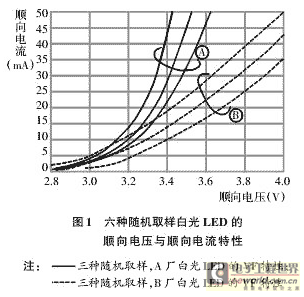

　　图1是从A、B两家LED企业的产品中随机取三种白光LED样品进行顺向电压与顺向电流特性检测的结果。根据检测结果显示，若利用3.4V顺向电压驱动上述六种白光LED时，顺向电流会在10~44mA范围内大幅变动。表1为白光LED的电气与光学特性。

　　由于白光LED的光度与色度是以定电流方式量测的，所以，为获得预期的亮度与色度，通常是用定电流驱动。

　　表2为光学坐标的等级（rank）（IF=25mA，Ta=250C）。
　　1.2 避免顺向电流超越容许电流值
为确保白光LED的可靠性，基本上就是需要设法避免顺向电流超过白光LED的绝对最大设计值（定格值）。

　　图2中，白光LED的定格最大顺向电流为30mA，随着周围温度的上升，容许顺向电流则持续衰减，如果周围温度为50℃，通常顺向电流就不能超过20mA。此外，利用定电压的驱动方式不易控制流入LED的电流值，因此就无法维持LED的可靠性。
2 白光LED的驱动方法

　　图3是驱动白光LED常用的四种电源电路；图4是上述六种随机取样白光LED稳定后的ReguLation精度特性。
　　图4的测试结果显示，ReguLator的负载特性出现在白光LED的VF角落上，即图中的交叉点就是各白光LED的稳定动作点。
　　2.1 使用电压ReguLator的驱动方式

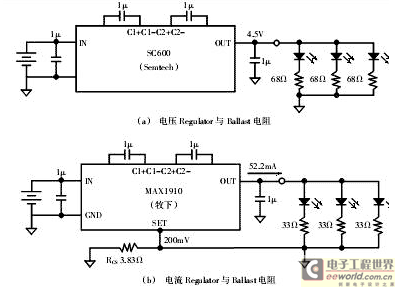

图3（a）的电路分别使用可以控制LED电流的电压ReguLator与BaLLast电阻，这种电路的优点是电压ReguLator种类丰富，设计者可以选择的自由度较大，而且与电压ReguLator、LED的接点只有一点；缺点是BaLLast造成的电力损失会导致效率恶化。此外，LED的顺向电流也无法获得精密控制。

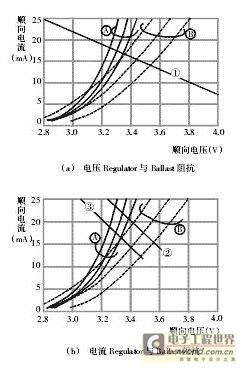

　　图4（a）中可以看出，随机取样六个白光LED的顺向电流，从14.2mA到18.4mA分布范围非常广，因此，A厂商LED的（平均值）顺向电流高达2.0mA。相比之下，图4（b）电路使用的ReguLator虽然有小型、低成本的优点，缺点是可能会无法满足性能与可靠性的要求，也就是说本电路的实用性相对较弱。

2.2 使用定电流输出的电压ReguLator驱动方式

　　图3（b）的电路虽然可以使流入LED的所有电流稳定化，不过为了匹配（Matching）各LED的电气特性，电路中特别设置了一组BaLLast电阻。
　　图3（b）中的MAX1910属于定电流输出型的电压ReguLator，虽然本电路使用同厂商、同批号（Lot）的白光LED，获得了极佳的匹配性，不过，在使用不同厂商与批号的LED时，就会出现很大的特性差异分布。本电流Regu-Lator使用类似图3（a）的方式控制驱动电流，不过它却可以使BaLLast电阻的消费电力降低一半左右。
　　图4（b）的测试结果显示，流入六个随机取样白光LED的电流，从15.4mA到19.6mA，变化范围非常大。因此，A厂商与B厂商两者的LED是以平均17.5mA的电流驱动。此电路的缺点是BaLLast电阻造成的电力损失有残留之虞，而且又无法获得LED电流的匹配性；不过整体而言，本电路兼具动作特性与简洁性，所以具有相当程度的使用价值。

　　2.3 使用输出型的MuLti　PuLL电流Regu-Lator的驱动方式

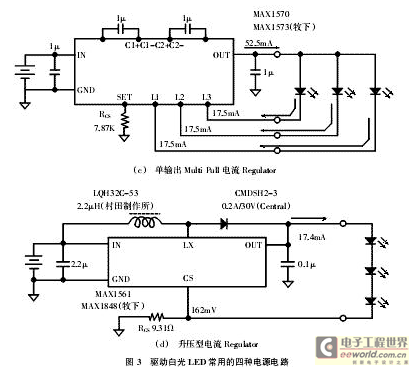

　　图3（c）的电路可以使流入LED的电流各自稳定化，因此不需要使用BaLLast电阻，电流的精度与匹配性ReguLator则由各自的电流ReguLator支配。
　　图3（c）中的MAX1570　IC可以使上述电流ReguLation达成2％标准的电流精度，与0.3％标准的电流匹配性等目标。
　　由MAX1570　IC构成的电流ReguLator为低Drop　Out　Type，因此它的动作效率非常高。图4（c）的测试结果显示，使用图3（c）的驱动电路时，流入六个随机取样白光LED稳定化的电流为17.5mA。
　　虽然ReguLator与LED之间需要四个连接端子，不过此电路不需要BaLLast电阻，所以可以有效抑制封装面积，因此非常适合应用在封装空间极为狭窄的小型液晶面板等领域。

2.4 使用升压型电流ReguLator驱动的方式
　　图3（d）的电路是利用可以使电流稳定化的电感（Inductor），构成所谓的高效率Step　Up　Converter。本电路的最大特点是　Feed　Back　ThreshoLd电压，可以减少电流检测用电阻的电力损失。此外，LED采用串联方式连接，所以流入白光LED的电流即使是在各种要求下，都能够与LED完全取得匹配。

 　　有关电流的精度基本上取决于Regu-Lator的Feed　Back　ThreshoLd精度，因此不会受到LED顺向电压的影响。由MAX1848与MAX1561　IC构成的电流ReguLator的效率（PLED/PIN）分别是：三个LED＋MAX1848，87％；六个LED＋MAX-1561， 84％。Step　Up　Converter的另一优点是Regu-Lator与LED之间需要两个连接端子，而且LED的使用数量不会受到Step　Up　Converter种类的影响，这意味着设计者会拥有更大的选择空间。因此，Step　Up　Converter广泛应用在各种尺寸的液晶面板；电路的缺点是电感外形高度、组件成本偏高，有EMI辐射干扰。

3　结束语

　　以上介绍了白光LED常用的驱动电路，并通过实验方式深入探讨了各电路实际运行时的优缺点和特性。由于LED结构的限制，因此会有波长与驱动电流精度不易控制等困扰，随着白光LED背光模块应用需求的不断增加，如何改善上述波长与电流精度问题，同时降低驱动电路的制作成本，成为必须克服的问题。
