LED显示屏单元板上控制信号分布及走向分析

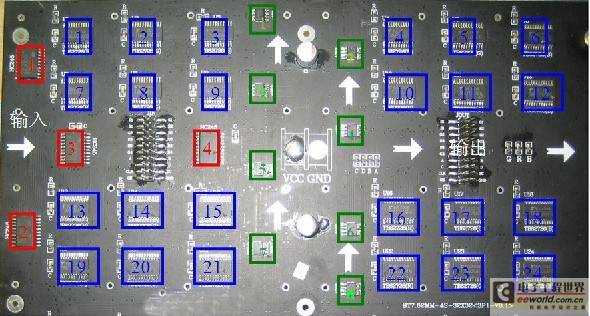

图1 单元板背面图

　　单元板芯片分析说明

　　1、图中红色为HC245芯片，起到信号放大的作用。其中芯片1放大单元板上半部分的信号，即第一组RGB数据和第二组RGB数据。芯片2放大单元板下半部分的信号，即第三组RGB数据和第四组RGB数据。芯片3放大ABCD行信号，CLK信号，SC锁存信号，OE控制信号。芯片4将所有信号放大送至单元板输出接口。

　    2、图中蓝色为LED灯的驱动芯片，可以是TB62726，MBI5024等芯片。主要功能是控制单元板上的列显示，图中为TB62726，第1和4列蓝色是控制红灯，第2和5列蓝色是控制绿灯，第3和6列是控制蓝灯。1个TB62726控制16列，一组有3个TB62726，分别对应红绿蓝3种led灯。

　　3、图中绿色为4953芯片。主要功能是控制单元板上的行显示，1个4953控制2行，8个控制16行。

　　信号走向分析

　　1、CLK信号，SC锁存信号，OE控制信号走向：输入—同时进入红色芯片3、芯片4—同时进入芯片2、芯片1—并联接入每个TB62726芯片。

　　2、ABCD行信号走向：输入—同时进入红色的芯片3、芯片4—芯片3输出接到4个绿色的4953芯片，芯片4输出接到4个绿色的4953芯片。

　　3、RGB数据信号走向：输入—第一组RGB数据和第二组RGB数据进入芯片1，第三组RGB数据和第四组RGB数据进入芯片2—第一组RGB数据中R1数据串行进入蓝色的芯片1，芯片4；G1数据串行进入蓝色芯片2，芯片5。B1数据串行进入到蓝色芯片3，芯片6。其它组的RGB数据依次类推。

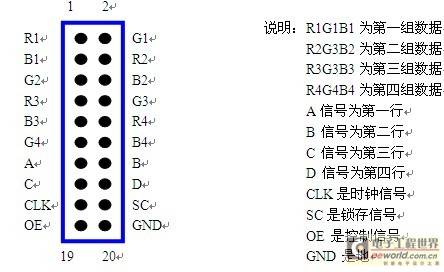

图2 接口定义图
