解析两种LED专用的环氧树脂灌封胶水

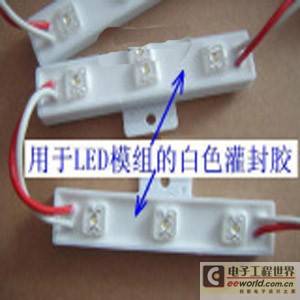

         LED封装专用环氧树脂胶水802A/B

         产品描述

　　●　本品为发光二极管（LED）专用封装胶水，混合后粘度低、流动性好、易消泡、可使用时间长；

　　●　可中温或高温固化，固化速度快；

　　●　固化后收宿率小、耐湿性佳、有很好的光泽、硬度高；

　　●　固化物机械强度佳，电气特性优，耐湿热和大气老化；
　　
　   外观及物性

       型    号              802A                 802B

       颜    色              透明淡紫色液体       透明液体

       比    重25℃          1.04g㎝3            1.03g㎝3

       粘    度25℃          4000-6000cps         200-250cps

       保存期限25℃          6个月                3个月

       使用方法

　　混合比例：　　A：B＝100：100（重量比）

　　混合粘度25℃：650-900cps

　　凝胶  时间：  150℃×85-105秒

　　可使用时间：  25℃×4小时

　　固化　条件：　初期固化120℃-125℃×35-45分钟
　
　　后期  固化：  120℃×6-8小时或130℃×6小时

　　●　要封胶的产品表面需要保持干燥、清洁；

　　●　按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全；

　　●　搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液。

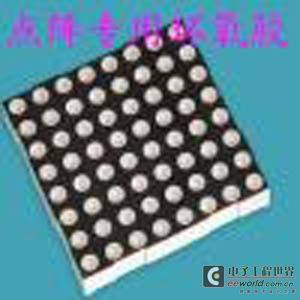

LED显示屏专用环氧树脂胶708

        产品描述

        ● 本品为数码管、点阵显示器等（LED Display）专用封装胶水，混合后粘度低、流动性好、易脱泡、可使用时间长、易于操作；

        ● 可中温或高温固化，固化速度快；

        ● 固化后收宿率小、耐湿性佳、有很好的光泽、硬度高；

        ● 固化物透光性均匀，不变色，机械强度佳，电气特性优，耐湿热和大气老化；

        外观及物性

        型    号              708A                 708B

        颜    色              透明淡紫色液体       透明液体

        比    重25℃          1.17g/㎝3            1.16g/㎝3

        粘    度25℃          7000-10000cps        180-250cps

       保存期限25℃          6个月                3个月

        使用方法

        混合比例：     A：B = 100：100（重量比）

        混合粘度25℃： 1000-1200cps

         凝胶时间：     80℃×70-80分钟

         可使用时间：   25℃×4小时

         固化 条件：   75℃×4小时+85℃×4小时 或 90℃×6-8小时

         ● 要封胶的产品表面需要保持干燥、清洁；

         ● 708A剂在使用前应加温预热降低粘度以利混合后脱泡，建议预热温度60℃×1小时以上；

         ● A剂与B剂按重量比1：1配胶，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全；

         ● A、B混合液60℃再预热10分钟；并进行真空脱泡20分钟；

         ● 灌胶到产品里后再真空脱泡15-25分钟。
