图文分步详解LED显示屏虚拟技术显示过程

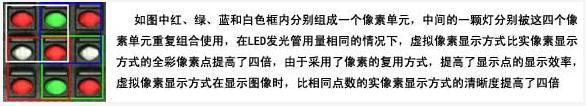

图1 LED显示屏虚拟技术原理

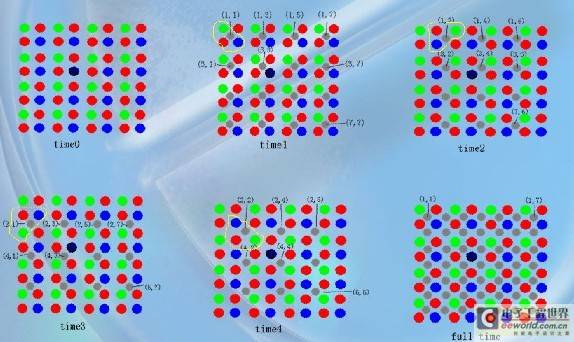

图2   LED显示屏虚拟技术显示过程


　　虚拟技术显示过程分析：

　　Time0：没有点亮。其实点像素为4行4列。

　　Time1：与黄色标注一样的灯组合将构成一个像素。产生4行4列的像素。

　　Time2：与黄色标注一样的灯组合将构成一个像素。产生4行3列的像素。

　　Time3：与黄色标注一样的灯组合将构成一个像素。产生3行4列的像素。

　　Time4：与黄色标注一样的灯组合将构成一个像素。产生3行3列的像素。

　　fulltime：共产生7行7列个像素。

　　由此可以验证，虚拟像素与实点像素的关系为：m=2n-1。其中m为虚拟像素，n为实点像素。
