图文全面解析LED显示屏的像素

　　“像素”是用来计算数码影像的一种单位，如同摄影的相片一样，数码影像也具有连续性的浓淡阶调，我们若把影像放大数倍，会发现这些连续色调其实是由许多色彩相近的小方点所组成，这些小方点就是构成影像的最小单位“像素”。这种最小的图形的单元能在屏幕上显示通常是单个的染色点。

　　根据色彩原理，我们知道红（R）、绿(G)、蓝（B）被称为三基色。这三种颜色可以组合得到从黑色到白色的任意颜色。在LED显示屏分类中，有单色显示屏、双色显示屏、全彩显示屏。单色相对简单，只需要选择三基色中的任意一种颜色即可实现单色显示。实际应用中，选择红色LED灯比较多。这样的话，一颗红色LED灯即为一个像素。如图1。

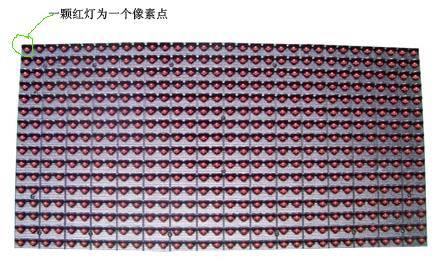

图1 单色LED显示屏中的像素

　　双色显示屏与单色显示屏大同小异，只要选择三基色中的任意两种颜色即可实现双色。实际应用中，多选择红色与绿色。当红色与绿色同时亮时，可以实现黄色。因此，双色显示屏可以实现红、绿、黄3种颜色。如图2。

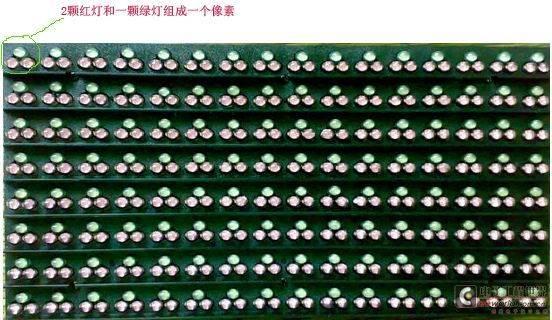

图2 双色显示屏中的像素

　　全彩LED显示屏因为要表现出多种多样的色彩，因此需要能表现从黑色到白色之间的不同色彩。因此全彩LED显示屏需要红、绿、蓝3颗灯一起构成一个像素，才能表现出多种多样的色彩。全彩LED显示屏中，又分为实像素显示屏和虚拟像素显示屏。两者因为采用的显示技术不一样，因此像素点构成的方式也不一样。如图3与4。

.

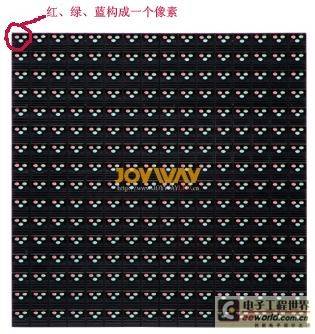

图3 室外实像素显示屏像素

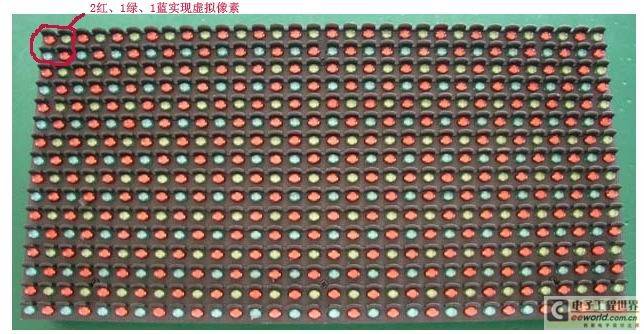

图4 室外虚拟像素显示屏像素

　　虚拟显示屏采用了虚拟像素技术，即采用LED复用技术，同一个LED发光管，可用相邻的LED发光管进行4次组合（下、下、左、右组合）。见图5。

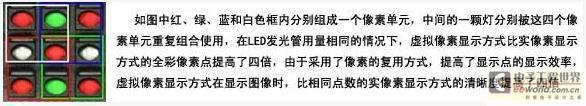

图5虚拟像素技术原理

　　对室内显示屏，主要是单元板。单元板是由点阵模块组成的。点阵模块中已经将1红、1绿、1蓝的LED灯封装到一起，形成一个像素点。如图6。

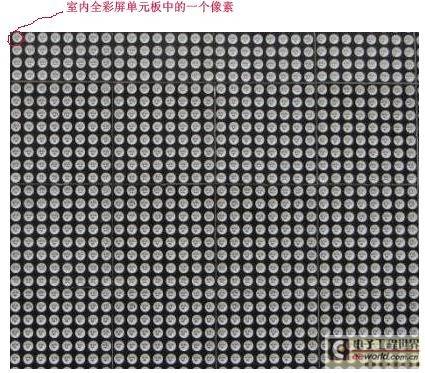

图6 室内全彩显示屏单元板中的像素
