基于LT3486升压型转换器驱动16个白光LED方案

        Linear Technology公司提供的双通道升压LT3486，可以以恒定电流驱动16只白光LED（每通道8只串行LED），它除了可提供PWM调光外，亦可保持LED的固定发光颜色。它适合便携式电子设备与汽车的显示屏幕背光等应用场合。

       LT3486的特点

       • 宽（1000:1）调光范围
       • LED 驱动器的独立调光和关断控制
       • 从单节锂离子电池以 25mA 电流（每驱动器 8 个）驱动高达 16 个白光 LED
       • 从 12V 电源以 100mA （每个驱动器 8 个）驱动多达 16 个白光 LED
       • ±3% LED 电流编程准确度
       • LED 开路保护：36V 箝位电压
       • 固定频率工作：高达 2MHz
       • 宽输入电压范围：2.5V 至 24V
       • 采用（5mm x 3mm x 0.75mm）16 引脚 DFN 和 16 引脚 TSSOP 封装

        LT3486应用

        LT3486 的开关频率可以通过单电阻在200kHz 到2MHz 范围内设置，从而使设计师能够最大限度地缩小解决方案占板面积和最大限度地提高效率。由于LT3486 采用恒定频率架构，因此噪声最低，消除了对任何板上 RF或音频电路的潜在干扰。其它特点包括内部软启动/浪涌电流限制以及 LED 开路保护。LT3486的高效率、多功能性、低噪声和极小的“总体解决方案”占板面积使它非常适用于各种在空间受限的外形尺寸中需要很多白光 LED 背光照明的应用。

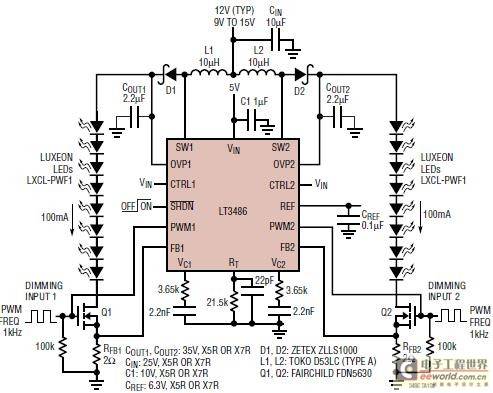

        12V输入电压驱动16只白光LED电路图如下：

12V输入电压驱动16只白光LED电路图

        PWM调光控制需要外接一个NMOS管到一串白光LED的最后一个LED阴极，如上图所示。当PWM为高时，这些串联LED连通到RFB电阻，串联白光LED点亮，电流ILED = 200mV/RFB；如果PWM为低时，串联LED断开，白光LED不发光。

       总结

       LT3486 的高效率、电流模式和固定频率工作确保一致的 LED 亮度、低噪声和最长的电池寿命。它的两个独立转换器能够以2.5V 至24V 的输入电压驱动非对称的LED串（每个转换器串联多达8 个），效率高达85%。其封装和微小的外部组件能为空间受限的手持应用提供占板面积非常紧凑的解决方案。它的输入电压范围使它能够用于从锂离子电池供电的手持产品到汽车背光照明应用的各种应用中。
