基于美信MAX16836多颗高亮LED驱动设计方案

        Maxim 公司的MAX16836是电流调节器，它的工作电压为6.5V到40V，能够驱动总电流为350mA的一串或多串高亮LED(HBLED)。本文将主要介绍MAX16836的主要特性，功能方框图以及PWM调光多颗HB LED 驱动电路等。

        一. MAX16836主要特性如下：

        +6.5V至+40V工作电压范围
        可调的LED电流(35mA至350mA)
       ±3.5%输出电流精度
        用于亮度控制接口的高压DIM引脚
        内置调整元件，具有极低压差(0.55V典型值)
        4mA电流源出能力的+5V稳压器
        并联工作LED电流> 350mA
        差分LED电流检测
        低关断电流(典型35µA)
        200mV低电流检测基准，降低了功率损耗
        波形整形的边沿降低了PWM调光期间的EMI辐射
        热关断
        输出短路保护
        提供微小、热增强型、5mm x 5mm、16引脚TQFN封装
        -40°C至+125°C工作温度范围

        二.MAX16836的功能方框图

         MAX16836的功能方框图如图1所示，它主要由使能模块，基准信号产生器，电压调节器，热关断，差分检测放大与电流调节模块等组成。

图1：MAX16836的功能方框图

        三.MAX16836的应用电路图

        MAX16836的LED电流从35mA到350mA可调，LED电流精度是±3.5%。高压DIM引脚用来调光接口，并联工作可使LED电流大于350mA，差分LED电流检测，关断电流为35uA。典型的PWM调光多颗HB LED 驱动电路应用图如图2所示：

图2：PWM调光多颗HB LED 驱动电路应用图
         在图2中，如果不需要使用PWM控制调节输出LED电流，也可以将DIM脚与输入脚和使能脚接在一起。另外，MAX16836采用ICM7555的PWM调光连接图如图3所示，它的LED电流如下式：

（假设Irt<

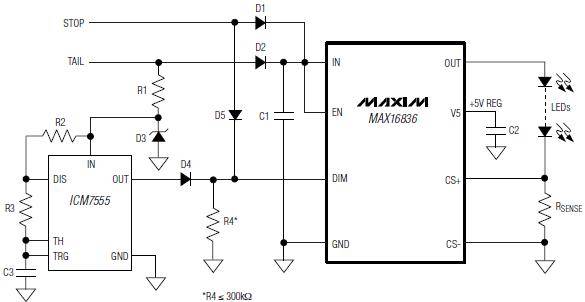

图3：MAX16836采用ICM7555的PWM调光连接图

          四.总结

          Maxim 公司的MAX16836主要用于汽车内部照明，汽车外部照明，急救车的告警照明，导航和海上指示灯以及通用照明等，还可用于LCD背光的多路HB LED 驱动电路。随着LED技术的发展，LED价格的下降，MAX16836将进一步得到广泛的应用。
