用两只LED组成简单的电池状态指示器

　　正确维护的可充电电池能够提供良好的服务与长久的寿命。维护工作包含对电池电压的定期监控。图1中的电路适用于大多数可充电电池。电路包括一个基准LED，即LEDREF，它工作在1mA恒流下，提供与电池电压无关的恒定亮度基准光。它的工作方式是与二极管串联一个电阻R1。因此，即使从充电状态到放电状态时，电池电压发生变化，电流的变化也只有10%。于是，一只电池从满充状态到全放电状态时，LEDREF的亮度保持恒定。

　　可变LED，即LEDVAR的光输出会随电池电压的变化而改变。从并排安装的LED上可以轻松地比较出光的强度，从而看出电池的状态。用扩散型LED作透明LED可能损坏眼睛。安装LED时要有充分的遮光，这样一只LED发的光就不会影响到其它LED的亮度。

　　当电池电压从满充状态变化到全放电状态时，LED电流会从10mA变化到小于1mA。与电阻串联的齐纳二极管DZ会使电流随电池电压而变化。齐纳电压与LED上压降之和应略小于最低的电池电压。这个电压出现在R2上。当电池电压变化时，会在R2上产生一个大的电流变动。如果电压约为1V，则通过LEDVAR的电流为10mA，它比LEDREF亮得多。如果电压小于0.1V，则LEDVAR的光强将小于LEDREF，表明电池已放电。

　　当电池刚充满时，电池电压超过13V。电路可以承受这个电压，因为它有10mA的余量。如果LED很亮，就要快速释放按键开关S1，以避免LED的损坏（图2）。

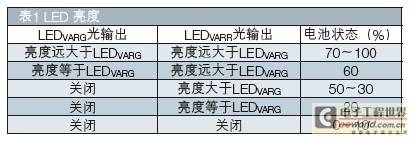

　　图中用一块12V的铅酸电池指示器作为例子，但本设计可以扩展到适应其它类型的充电电池。另外，还可以用它作电压监控。它用两只绿色LED指示电池是否充电到了60%以上。一组红色LED指示电池电量是否跌至20%以下。LEDREFG与LEDREFR均串联10k电阻R1和R2。对于可变亮度LED，齐纳二极管与100电阻R3和R4串联。二极管D1、D2,和D3提供所需要的箝位电压。表1给出了用LED亮度指示电池电压的方法。

　　下式可计算绿色LED的可变亮度：VBATT=IG×100+VD1+ VD2+VLEDG+VDZ1。对于1mA的绿色LED电流，VBATT=10−3 ×100+0.6+0.6+1.85+9.1=12.25（V）。所选择的LED在1mA时有1.85V的压降。

　　如果LED有不同的特性，则必须重新计算电阻值。在此电压时，LED有相同的亮度，电池充电至60%。铅酸电池电压见参考文献1。

　　下式计算红色LED的可变亮度：VBATT=IR×100+VD3+VLEDR+VZD2。对于1mA的绿色LED电流，VBATT= 10−3×100+0.6+1.85+9.1=11.65(V)。

　　在这个电压时，两只红色LED有相同的亮度，而电池电量为20%，LEDVARG关闭。图3表明，两个可变亮度LED的亮度都高于基准LED，指示电池已充电至100%。
