高性能LED驱动芯片LPD6803---迎合灯光市场需求的驱动控制方案

    简介：

   LPD6803是专为LED灯光系统设计的驱动芯片，它采用现金的高雅CMOS工艺，提供三鹿恒流驱动和灰度调制输出，特别适合离散的多灰度全彩色灯光系统。

    特性：

    三路输出，恒流驱动：每路各有一个外挂电阻调整电流：Iout(max)=30mA, Vout(max)=12V

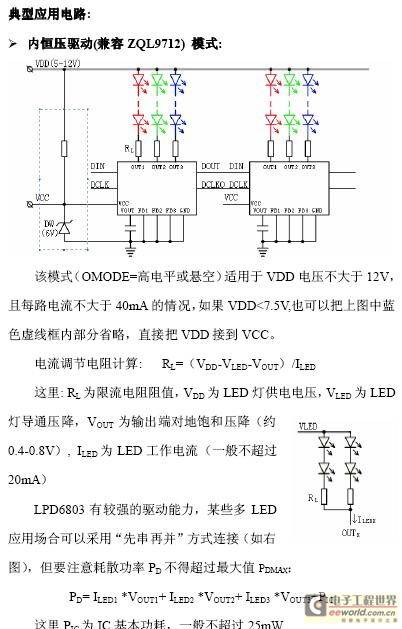

    兼容恒压模式，可直接替换ZQL9712等常规芯片；
    直接PWM输出，无亮度损失，降低数据传输量，有效减少电磁干扰(EMI)
    支持32级灰度/256级灰度（内置反伽码校正逻辑）两种模式，扫描频率高（>4000HZ）
    仅需时钟线/数据线的两线传输结构，级联能力超强
    内建振荡器，支持FREE-RUN模式，降低控制电路成本，
    内置LDO稳压电路，电源适应范围宽(4.8-8V)，输出耐压高（LED灯供电电压可达12V）
    简化外围配套，可扩充性好，也可作为PWM发生器控制大电流器件驱动大功率LED灯

    与ZQL9712性能比较：

注   1：测试条件为数据时钟2M，长度200级，32级灰度，LPD6803扫描频率与长度无关；
     2：显示同样内容，LPD6803的数据量为ZQL9712的1/5-1/3；
     3：FREE-RUN功能指停止控制信号输入后，保持原有灰度显示的能力；
     4：测试时LED灯间级联距离15cm；

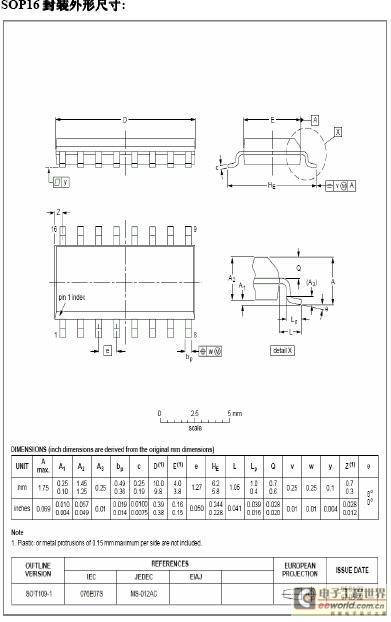

     5：SOP16/TSSOP16封装下，LPD6803可直接替换ZQL9712（恒压模式）
