床头插座秒变快充，公牛最新86面板拆解

BULL公牛是国内数一数二的插座品牌，随着快充的普及，公牛将USB快充和插座相结合，相继推出公牛20W快充迷你差旅插座、公牛40W超级快充延长线插座、公牛床头USB闹钟插座、公牛3USB快充魔方插座、公牛65W PD快充插座等产品。

随着iPhone 12的发布，20W快充是目前快充市场的热点，为此公牛近期推出了一款带20W 1A1C快充模块的插座产品，即我们家庭中十分常见的86面板插座，几乎是每个房间必备。

这款插座自带USB模块相比之下显得十分新潮，配备1A1C USB接口，分别支持最大20W和18W快充，插线即可给iPhone 12全速充电，十分方便。下面充电头网就对其进行详细拆解，看看公牛这款插座做得如何。

一、公牛20W快充插座外观

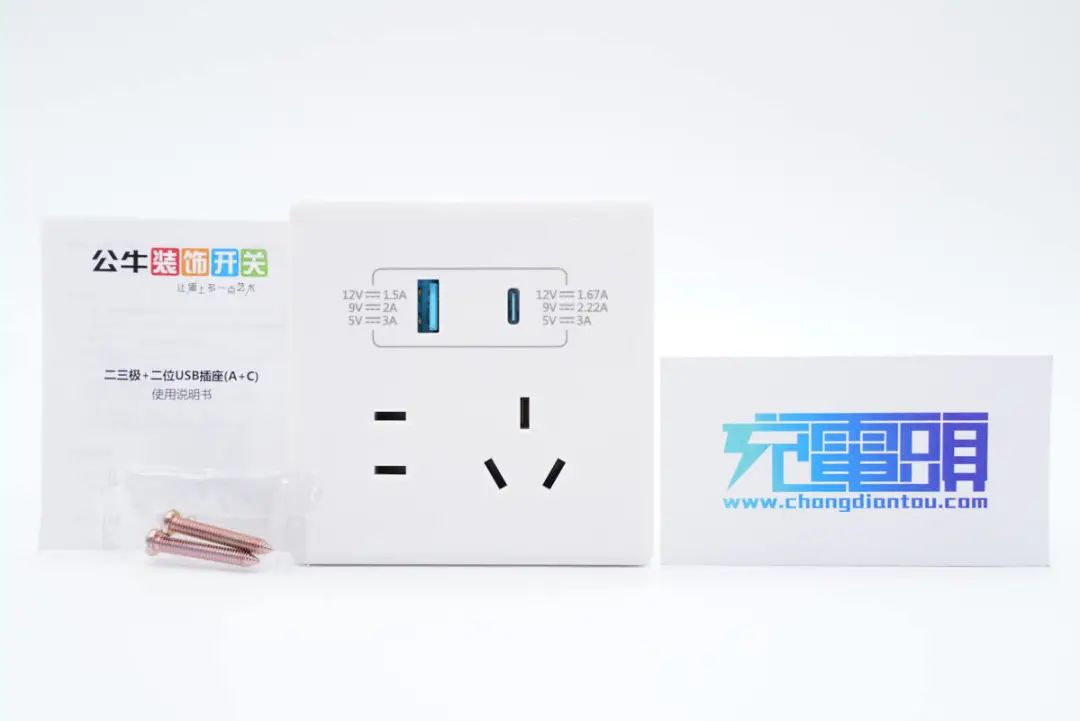

这款产品包装内含插座、墙钉和使用说明书。

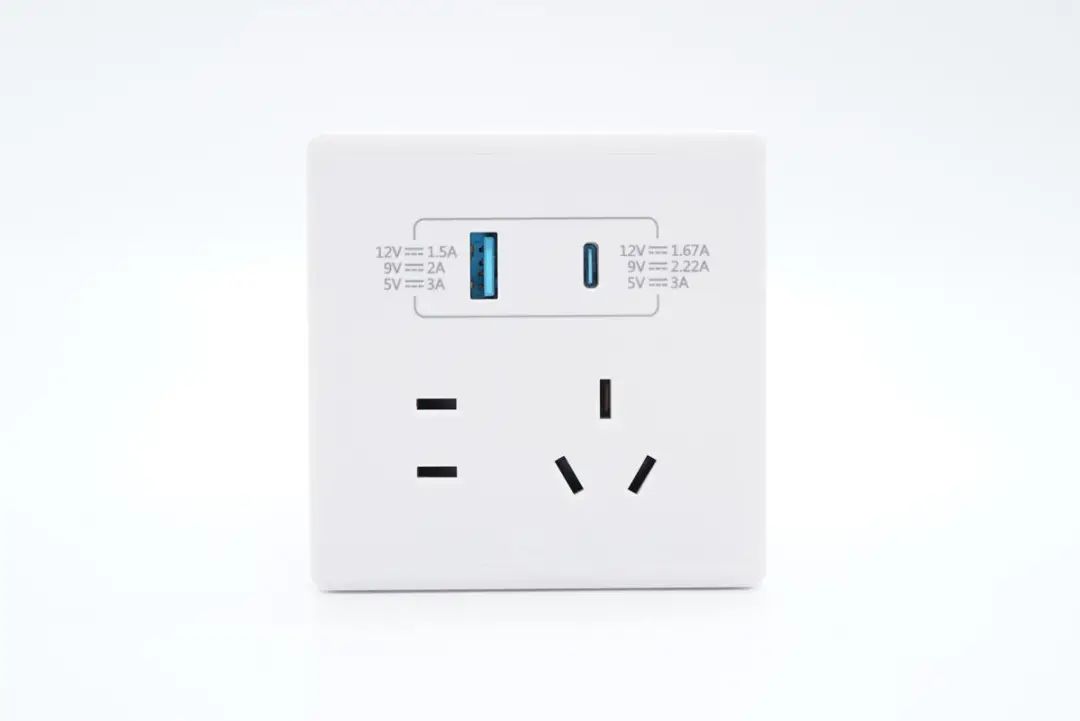

插座采用经典方块造型设计，外壳表面高光亮面处理，十分光滑。插座下方是AC插口，上方是1A1C USB接口，两个接口旁都印有输出参数，非常直观。

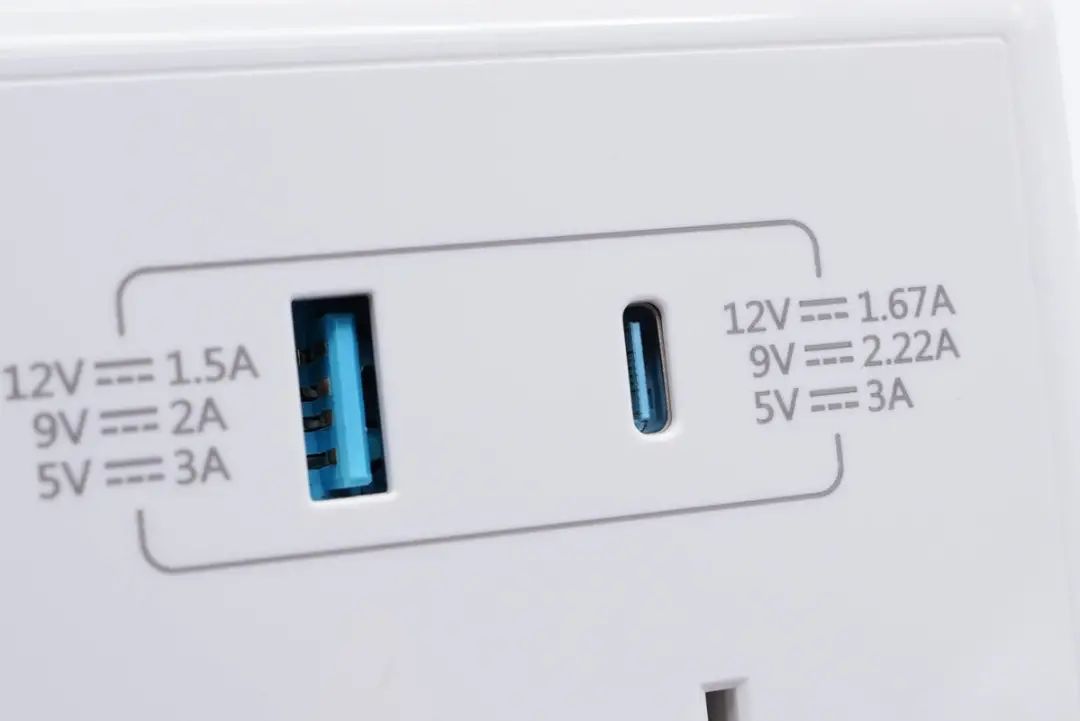

两个USB接口均采用蓝色胶芯，十分经典的配色。

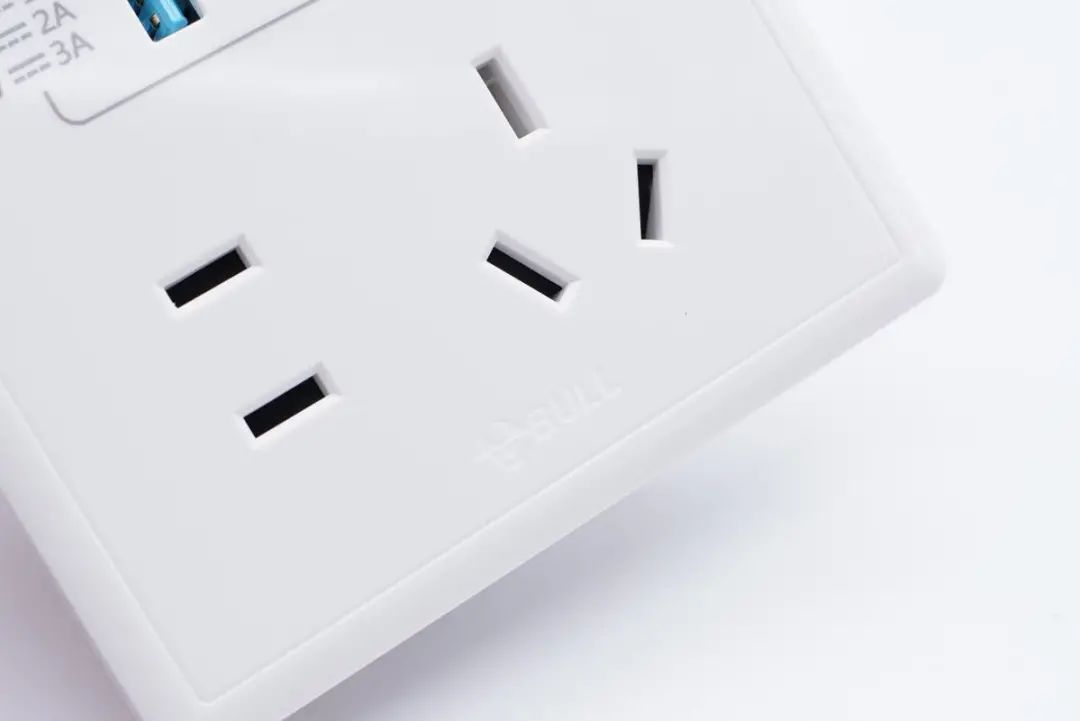

面板最下方凹印BULL品牌logo。

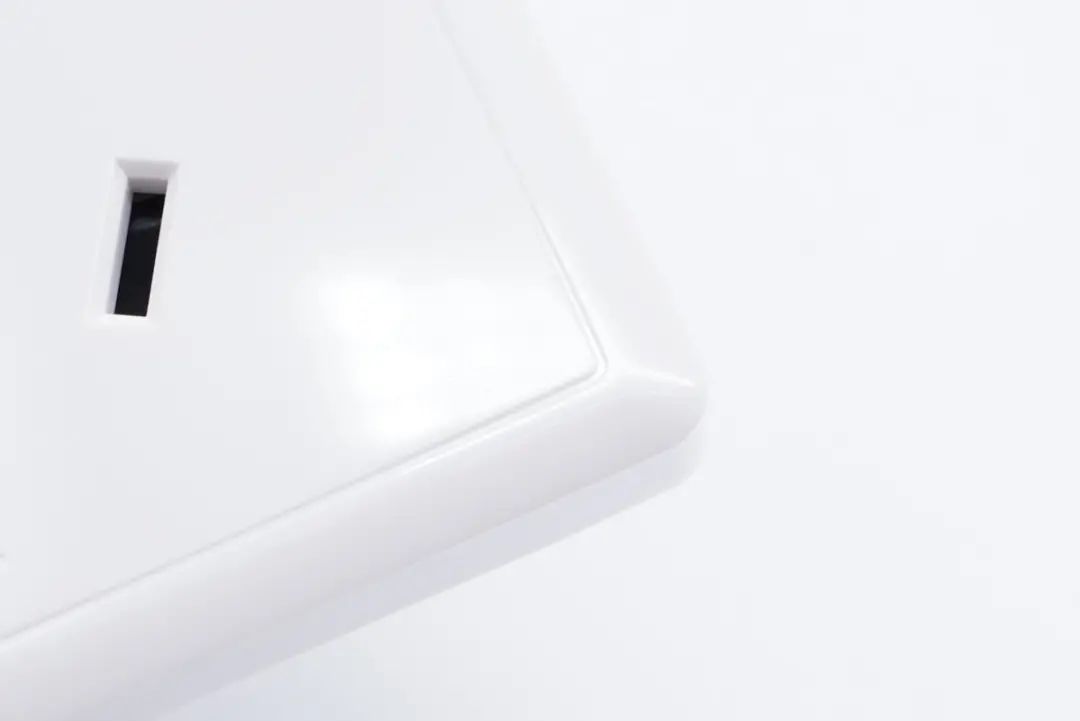

面板边缘倾斜设计。

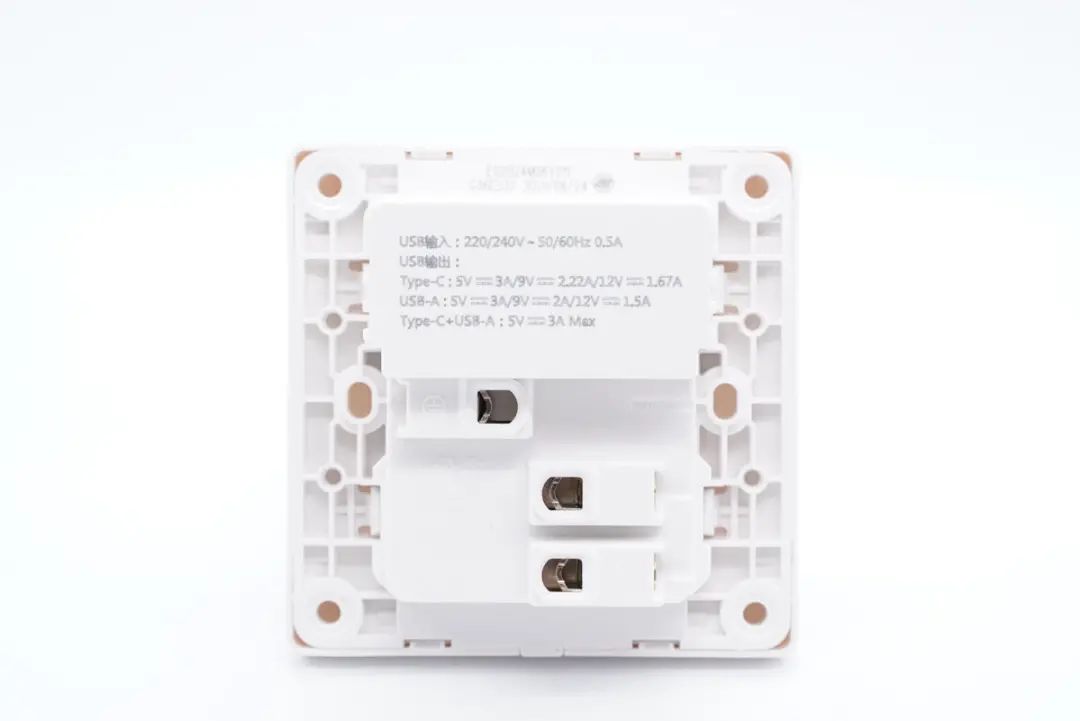

插座背面有电线插孔，使用螺丝固定，外壳上印有产品参数信息

USB输入：220/240V~50/60Hz 0.5A

USB输出：

USB-C：5V3A、9V2.22A、12V1.67A

USB-A：5V3A、9V2A、12V1.5A

USB-C+USB-A：5V3A Max

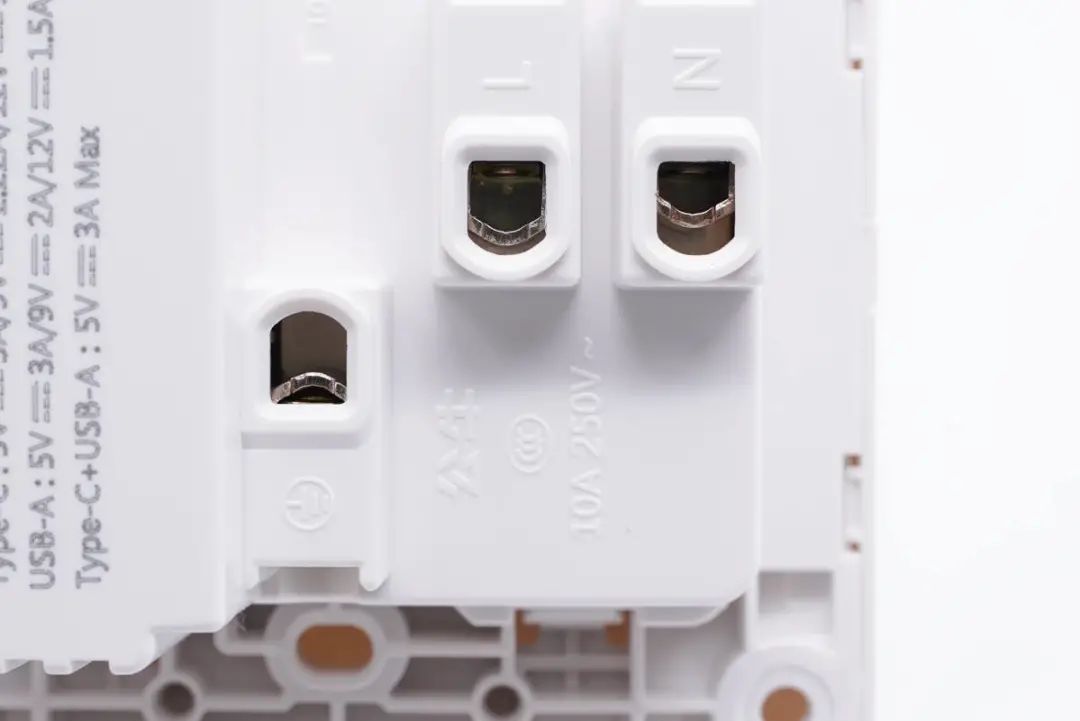

插孔从左到右对应地线、火线和零线，规格为10A 250V~。

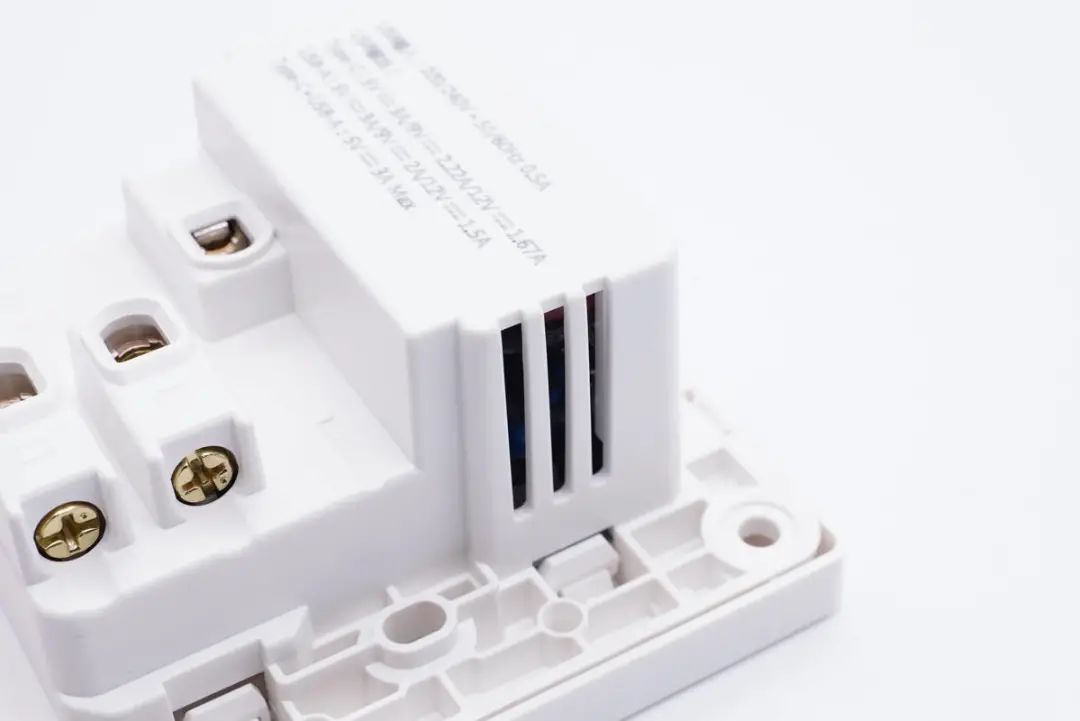

此外背面外壳对应充电器模块处设有散热窗口。

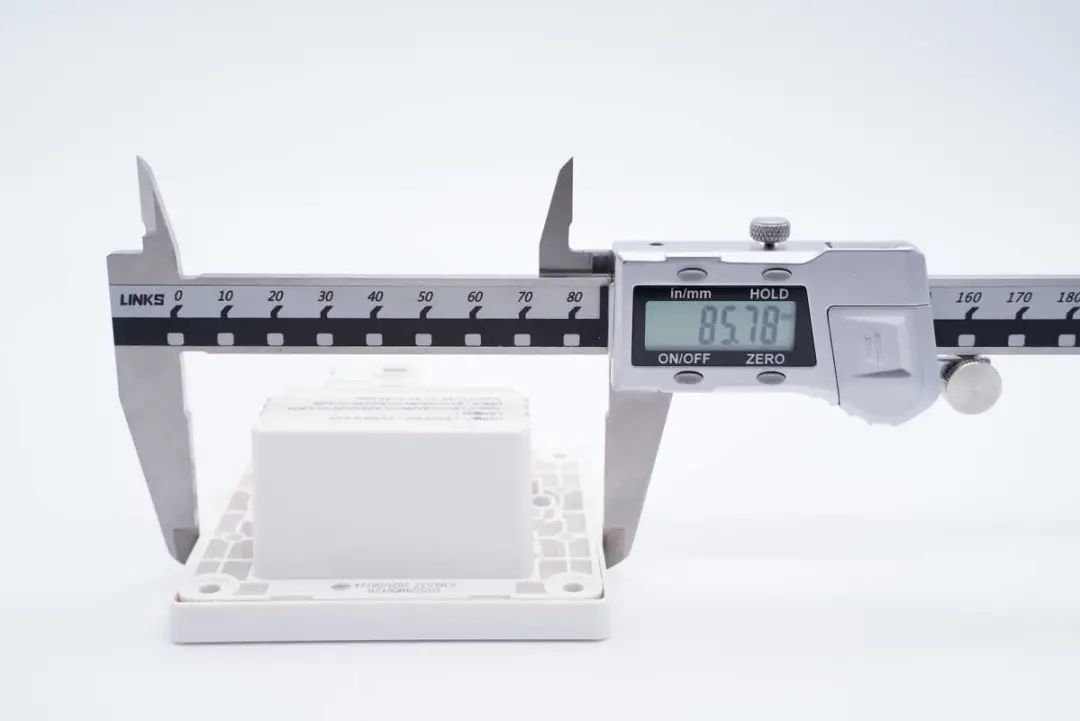

测得面板长度为85.78mm。

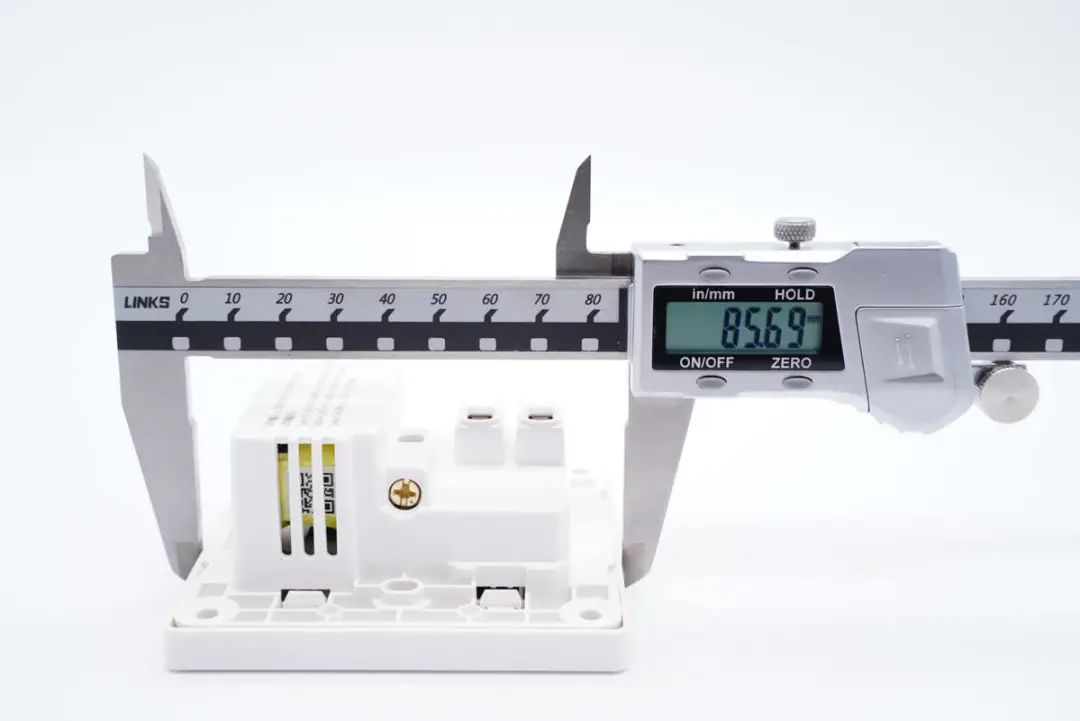

宽度为85.69mm。

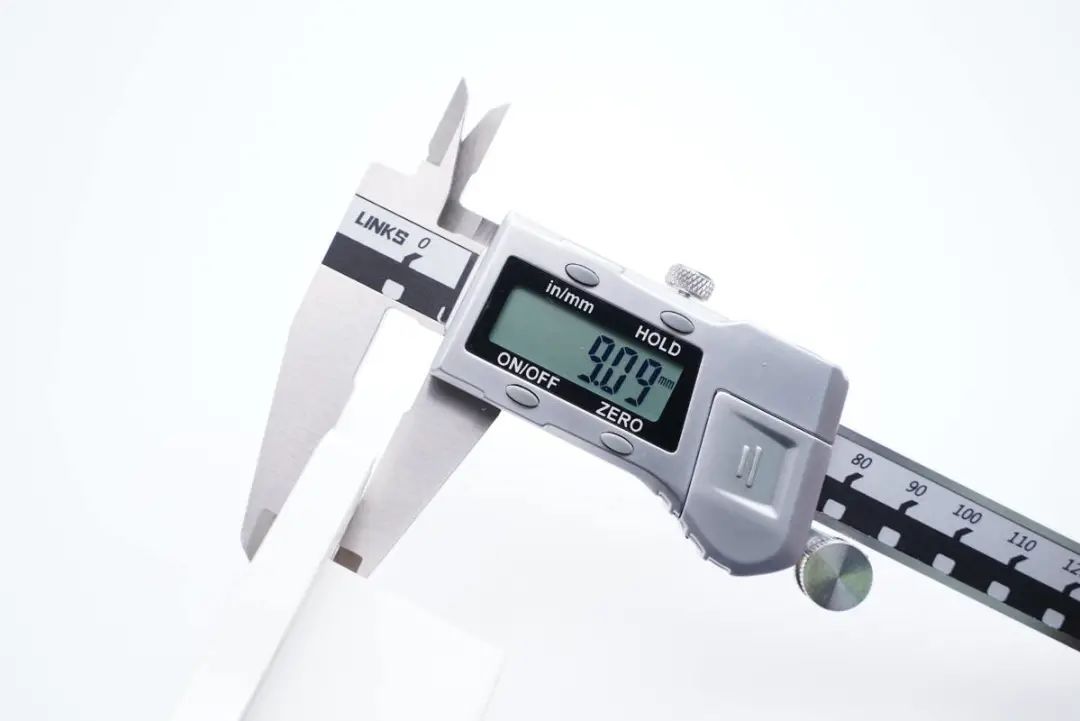

露出部分厚度为9.09mm。

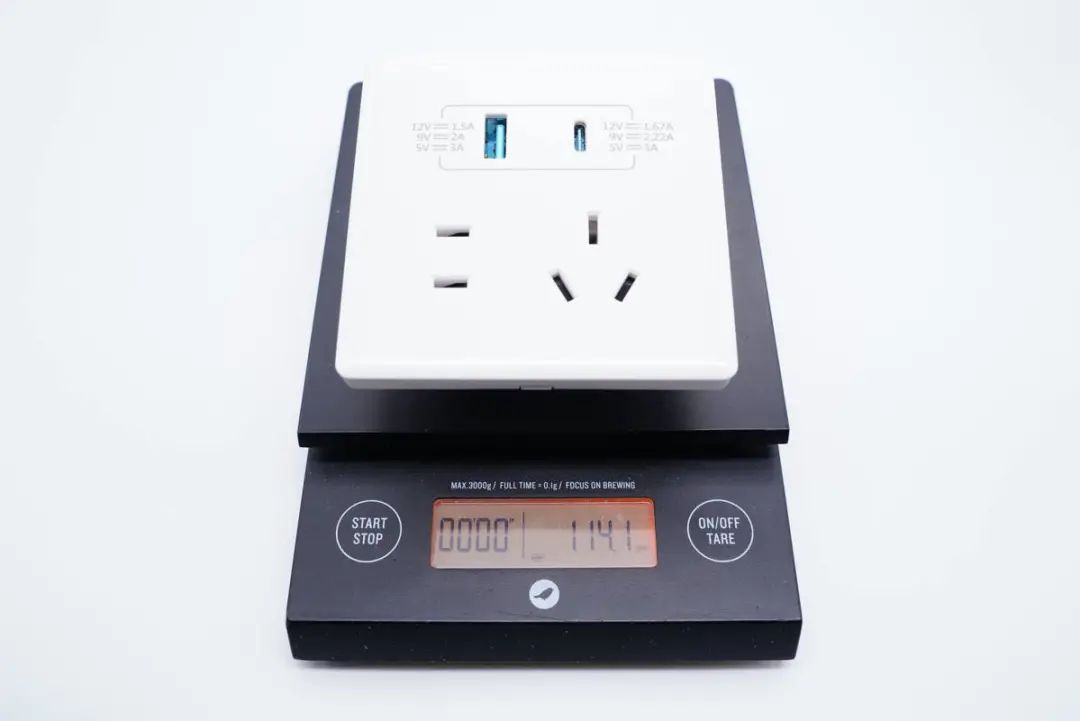

净重约为114g。

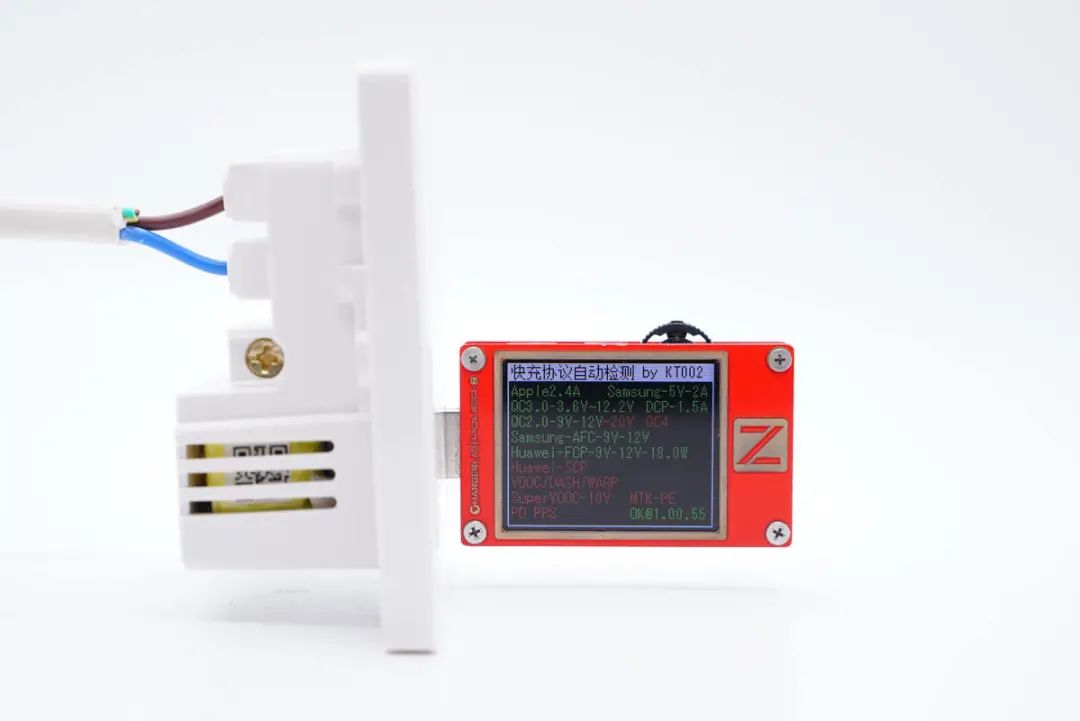

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

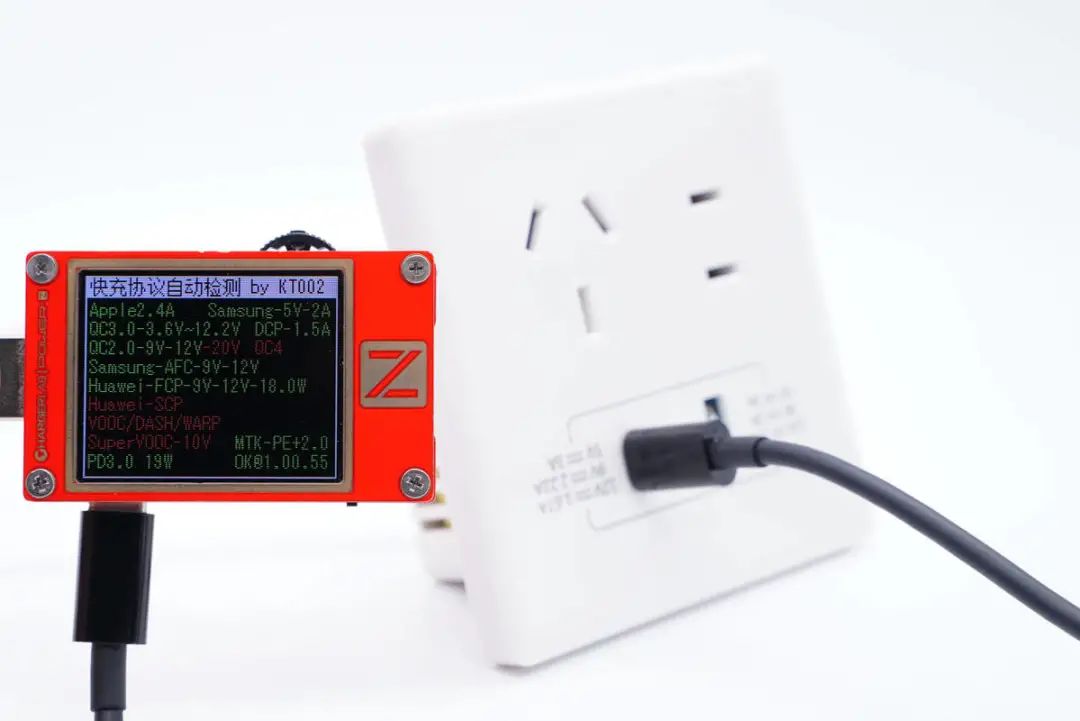

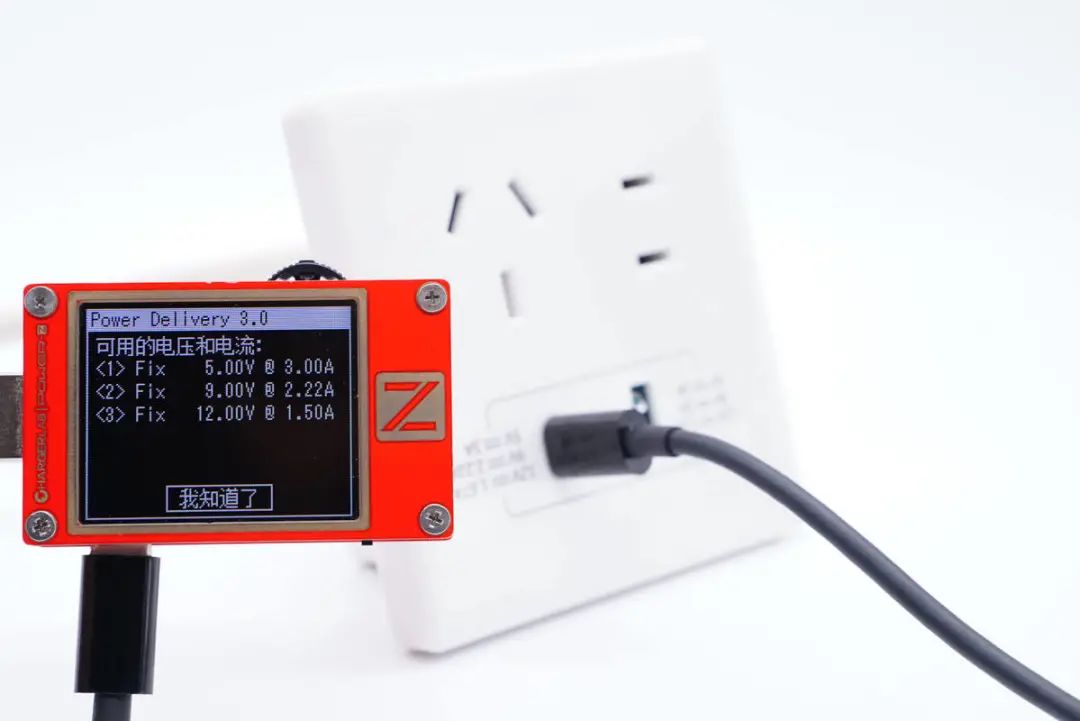

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0快充协议。

此外还具备5V3A、9V2.22A、12V1.5A三组固定电压档位。

二、公牛20W快充插座拆解

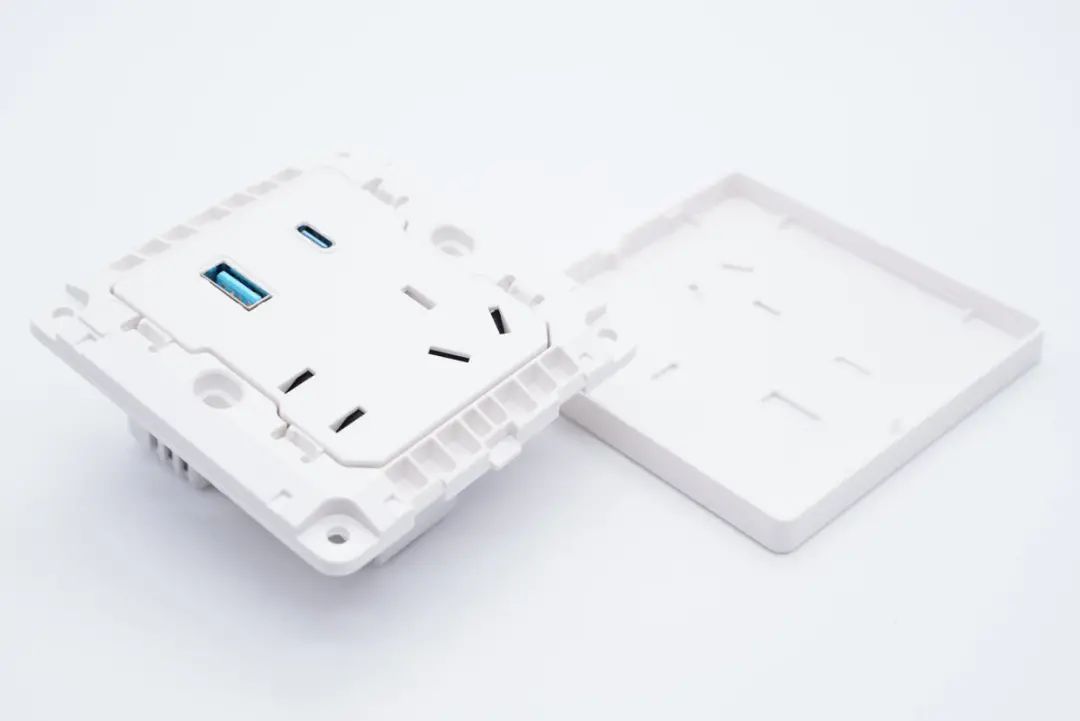

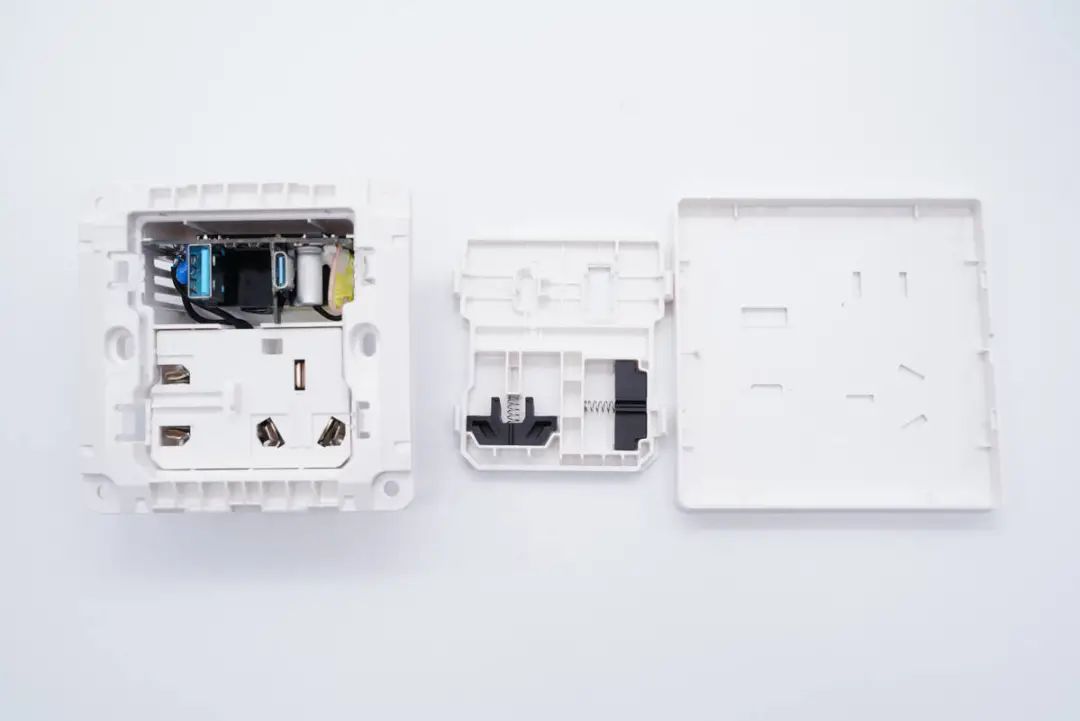

插座正面装饰板采用卡扣固定，内部塑料壳边缘设有螺丝固定孔。

内部中心的塑料板也是卡扣固定。

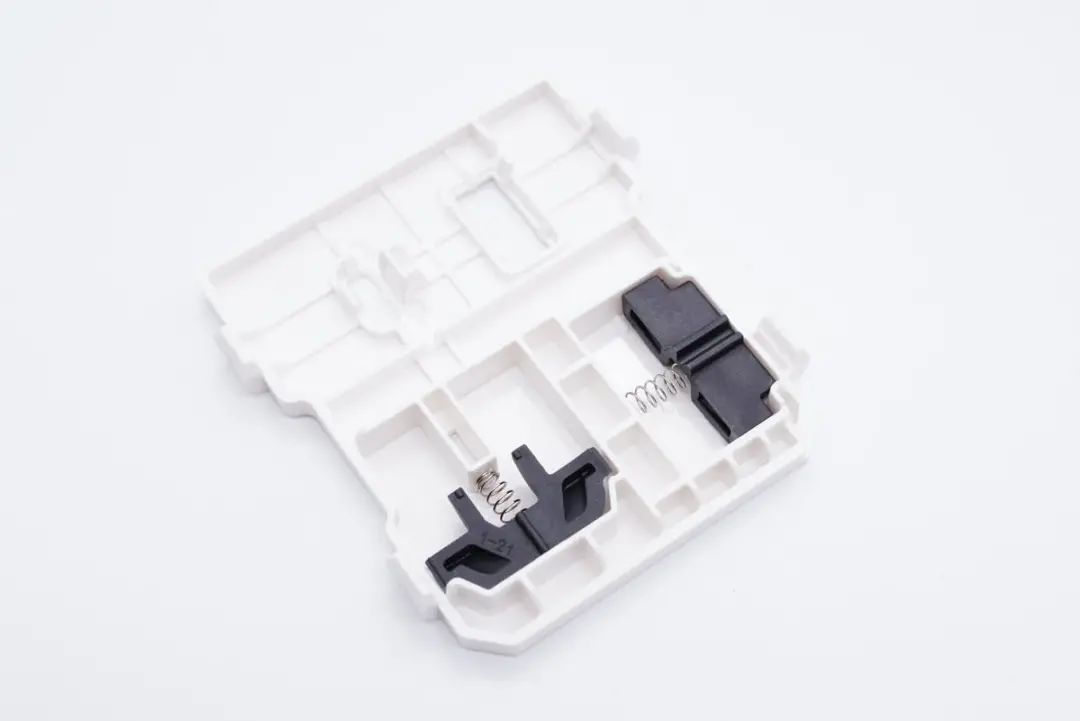

塑料盖板上设有黑色塑料安全门，通过弹簧进行复位。

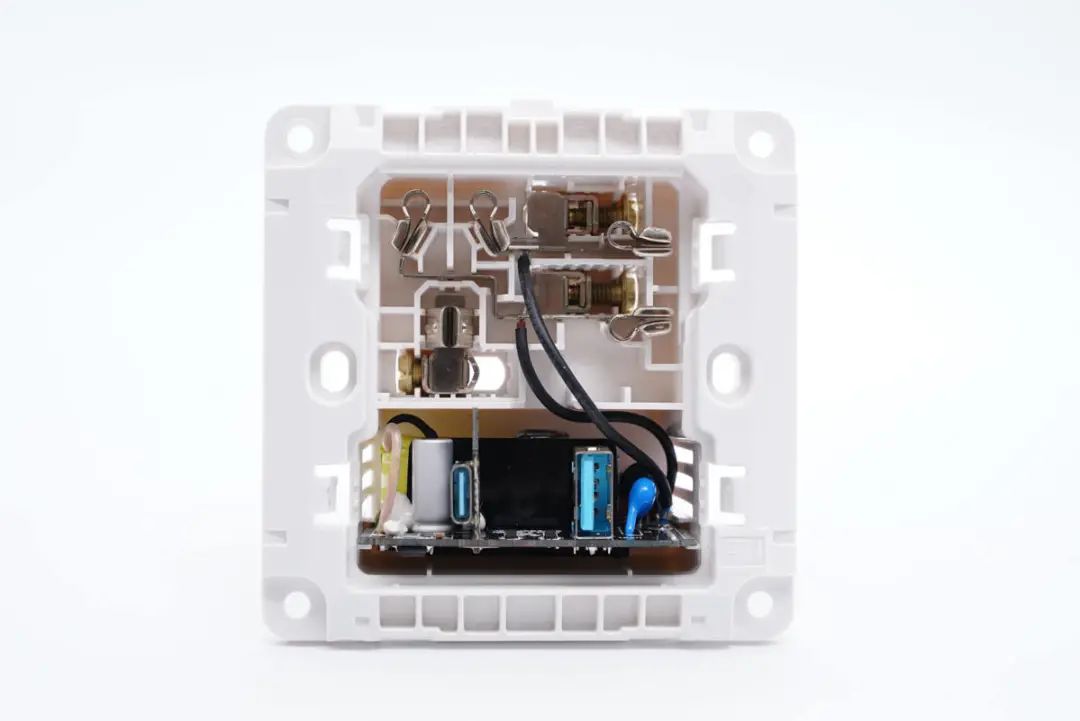

插座内设AC插孔和充电器模块槽位，插座内部使用镀镍一体铜带抗氧化。AC插孔和充电器模块之间有隔离板隔离，通过黑色导线连接取电。

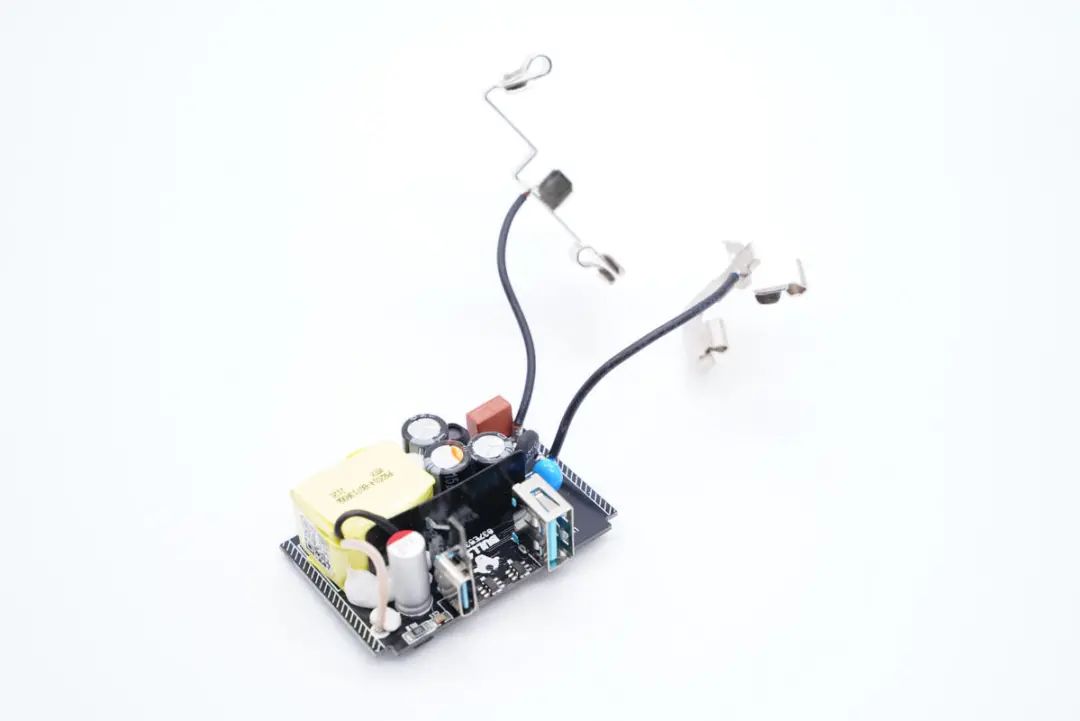

将充电器模块取出，导线焊接在一体铜带上取电。

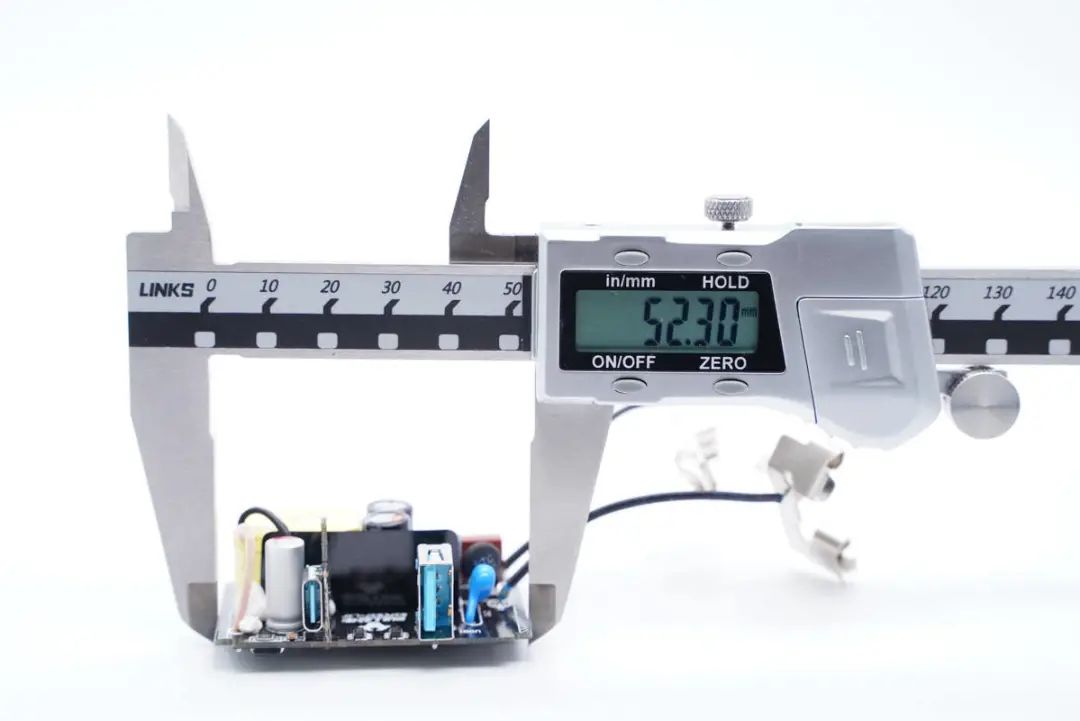

测得板子长度为52.3mm。

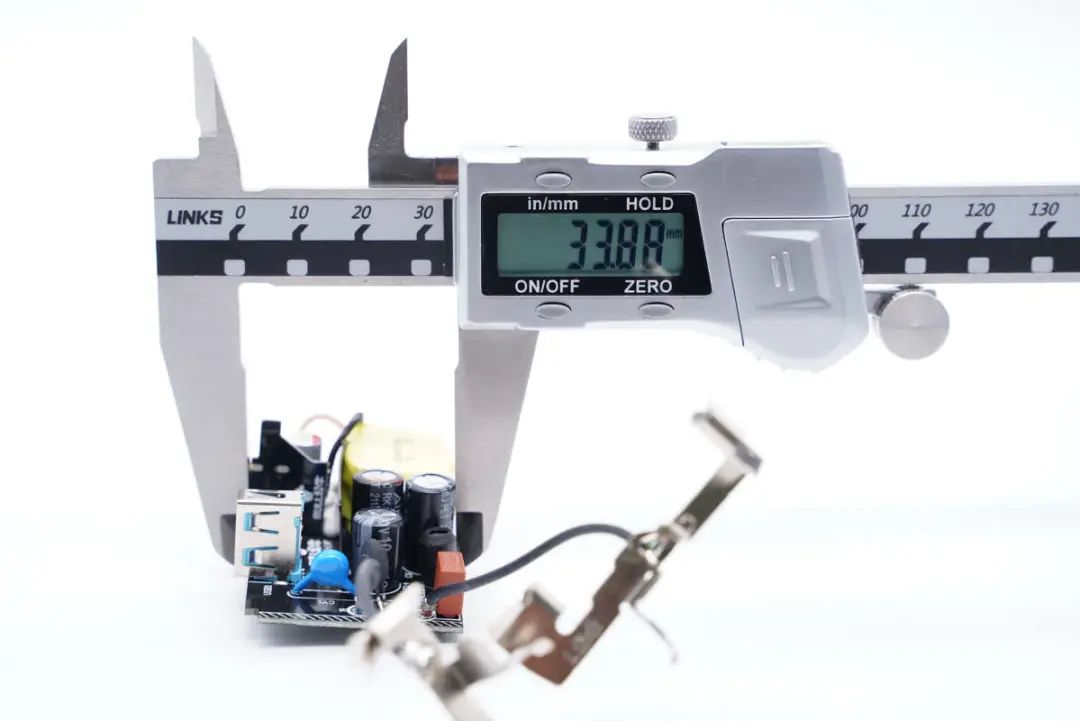

宽度为33.88mm。

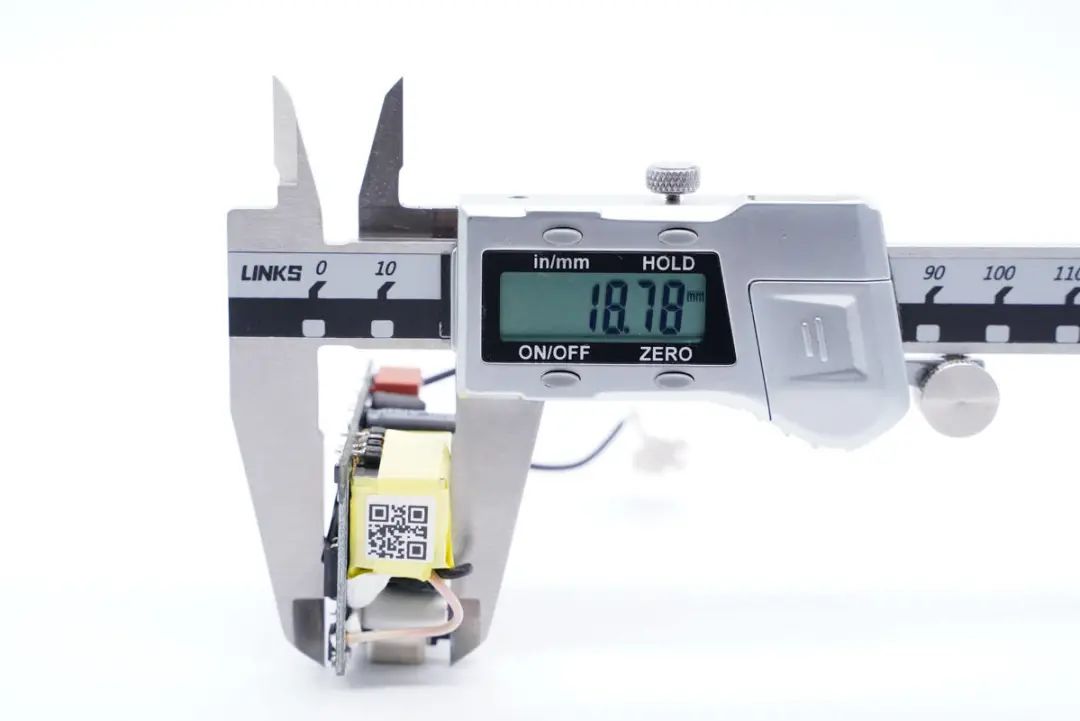

厚度为18.78mm。

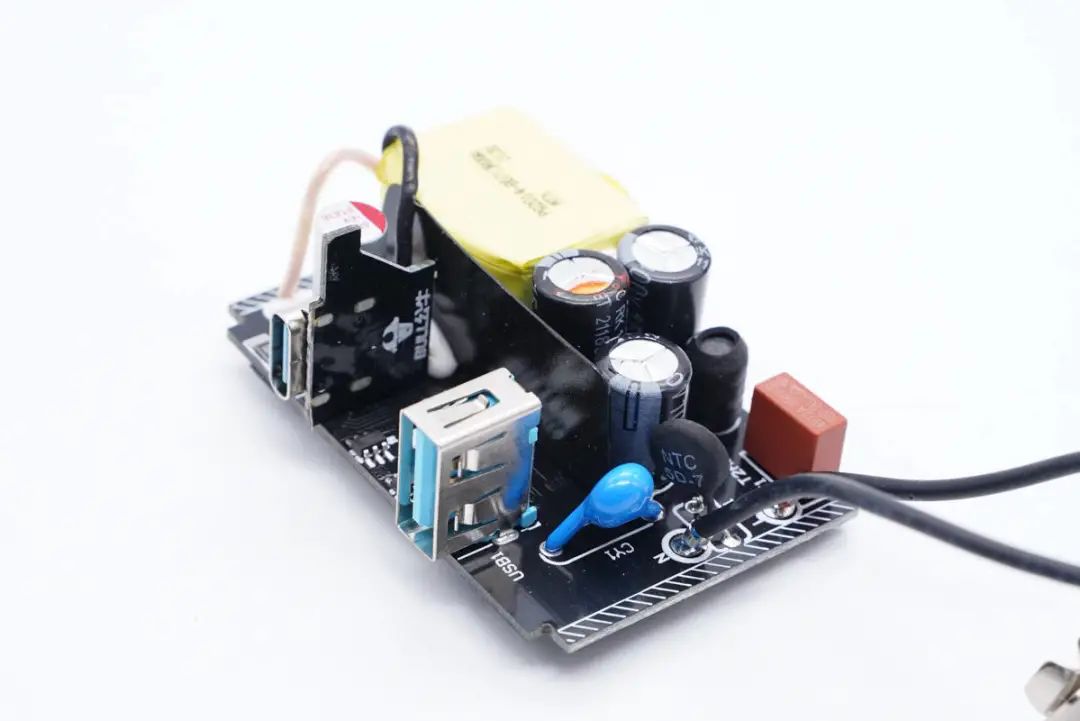

板子前后排分别焊接初次级元器件，之间有塑料板隔离，层次分明。

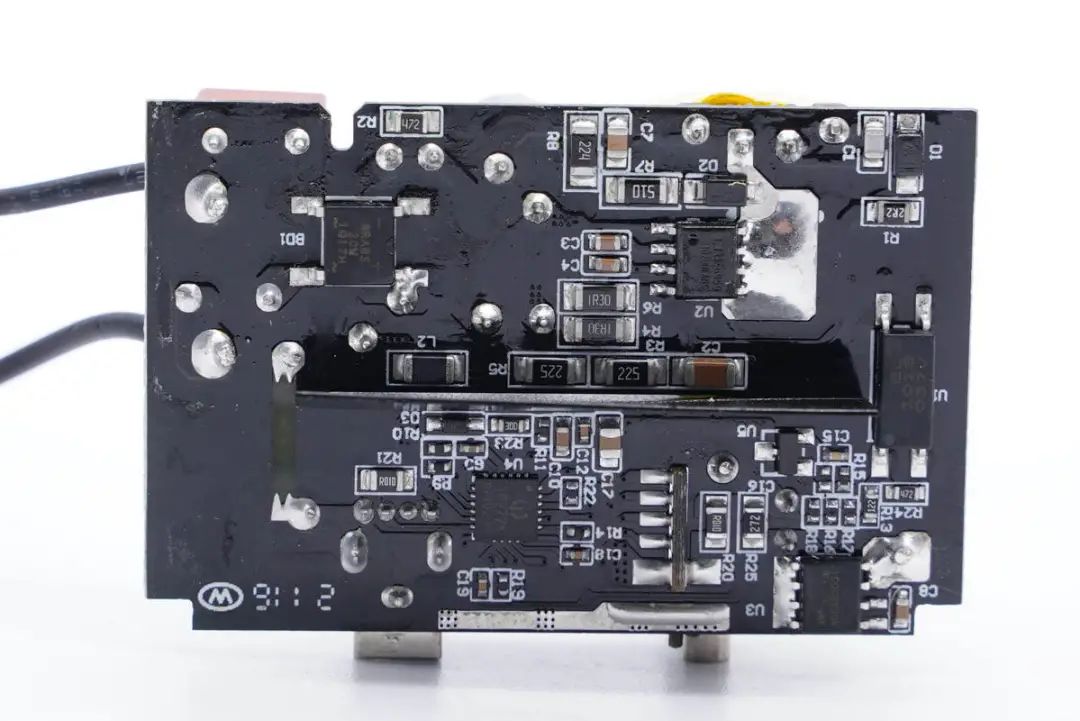

PCB板背面一览，上方是整流桥和开关电源主控芯片，下方是同步整流芯片和协议芯片。

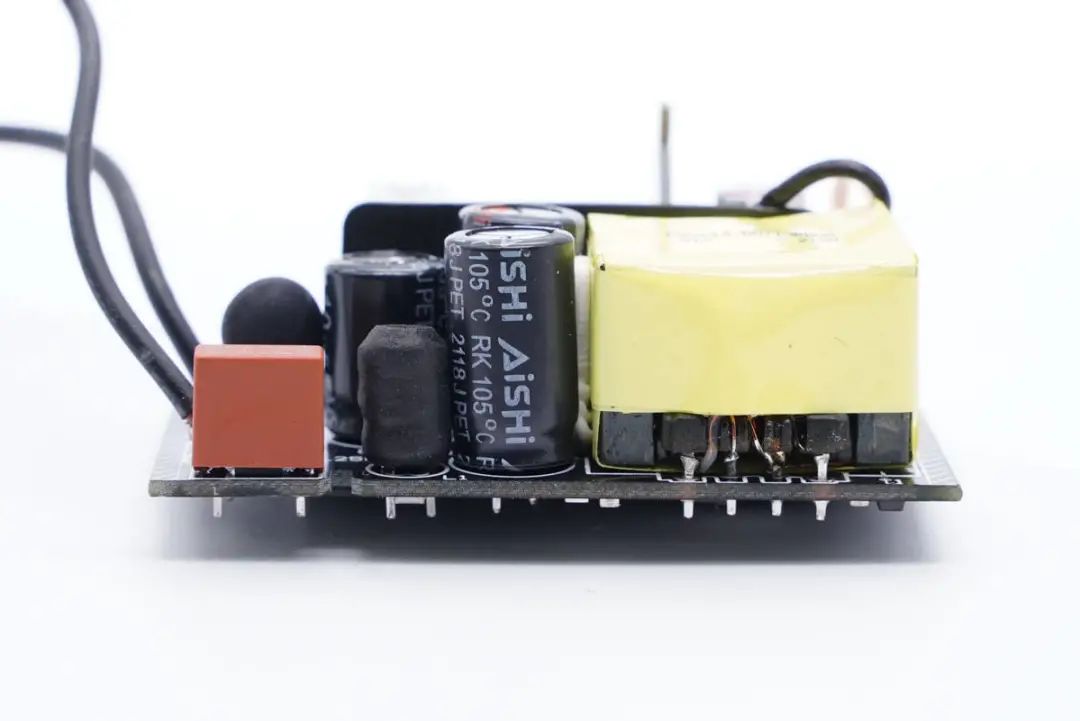

充电器初级侧设有延时保险丝、工字电感、高压滤波电解电容和变压器等。

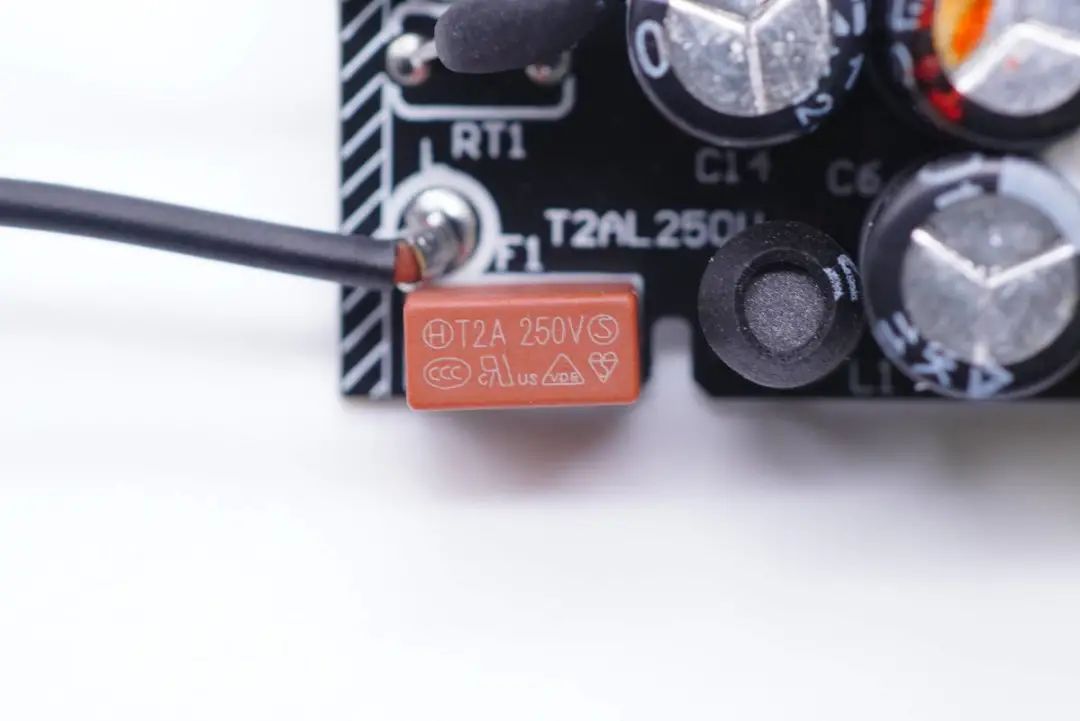

延时保险丝规格为2A 250V。

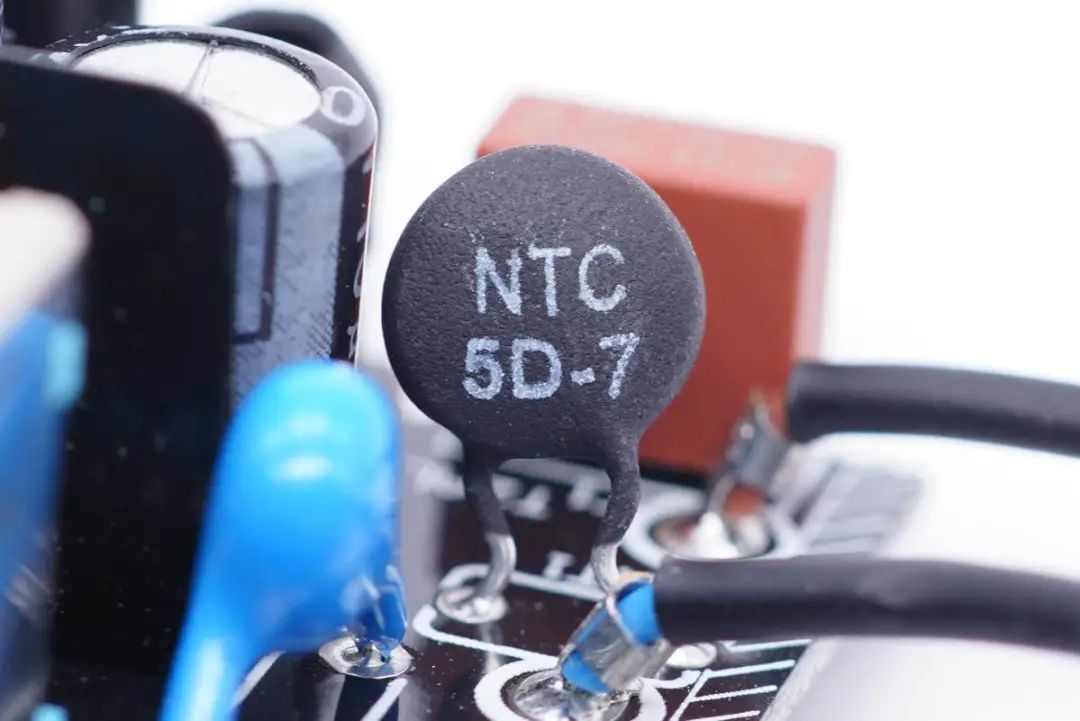

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

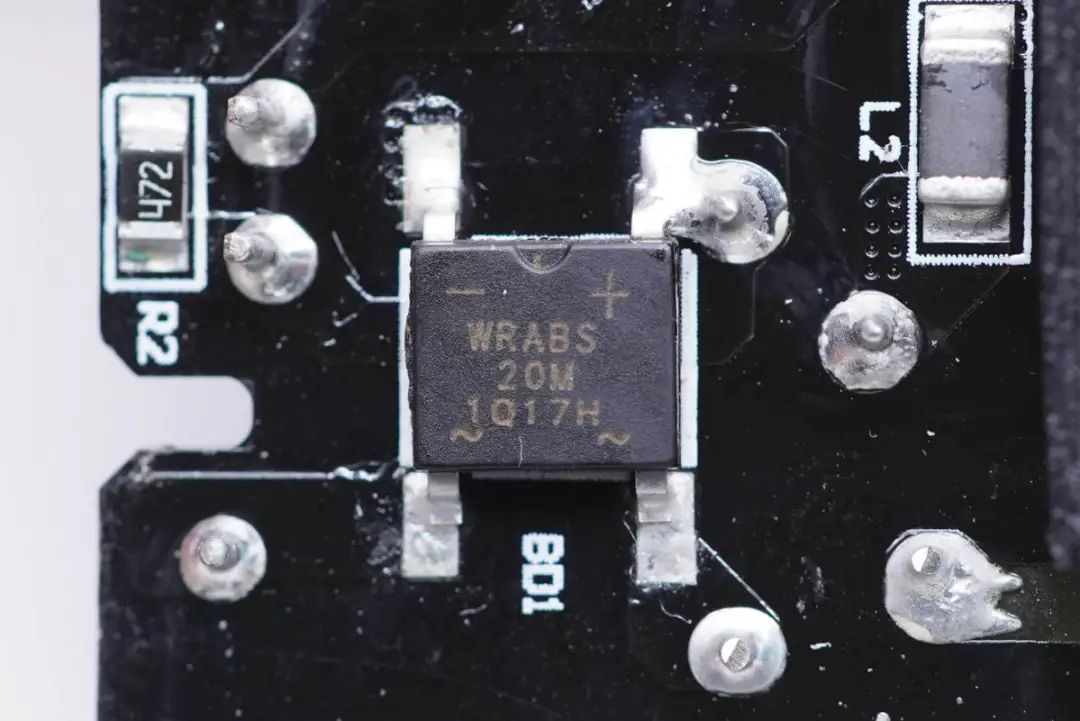

WRABS20M整流桥特写。

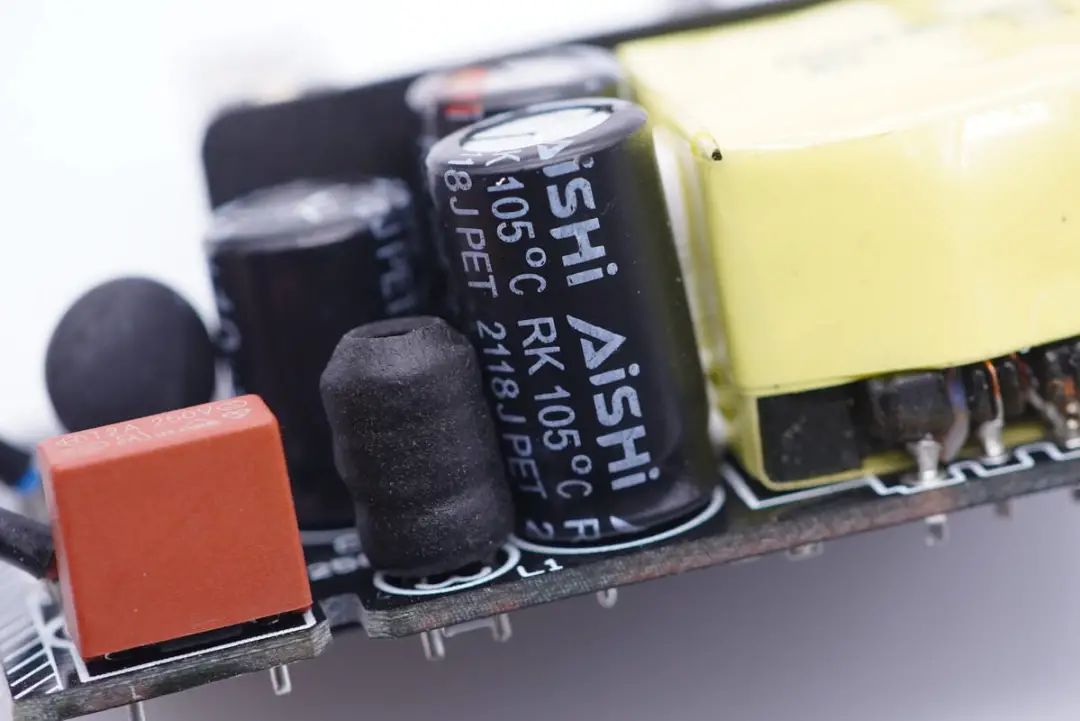

工字电感外套热缩管保护，高压滤波电解电容来自知名品牌艾华。

规格为400V 15μF。

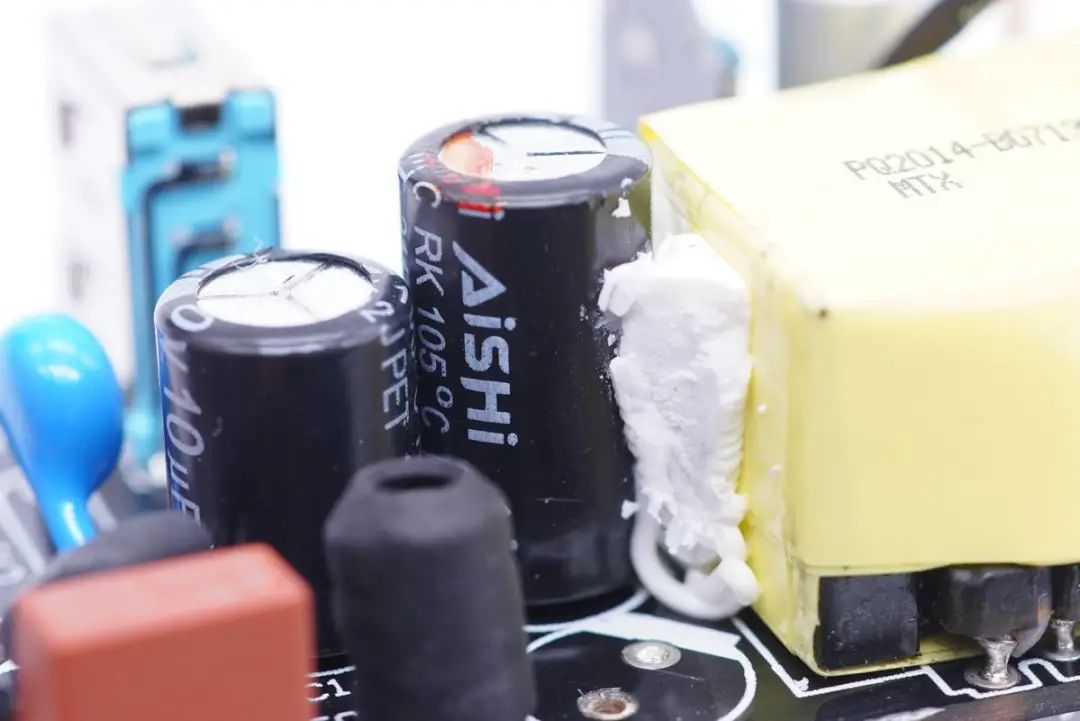

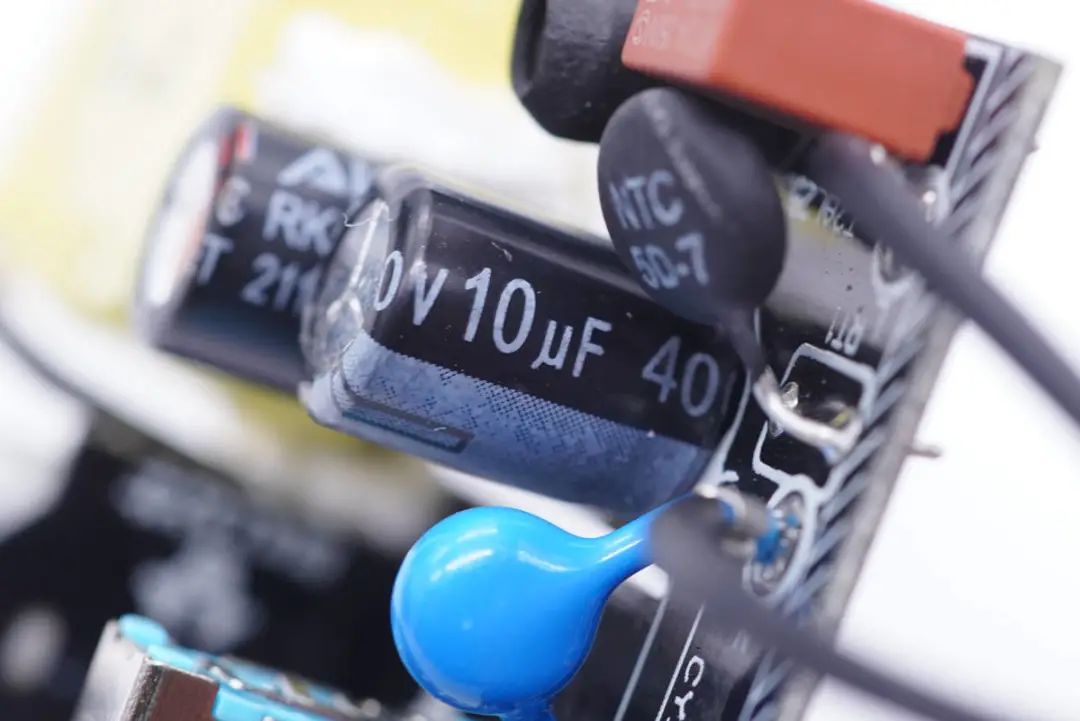

另外两颗滤波电容也是来自艾华。

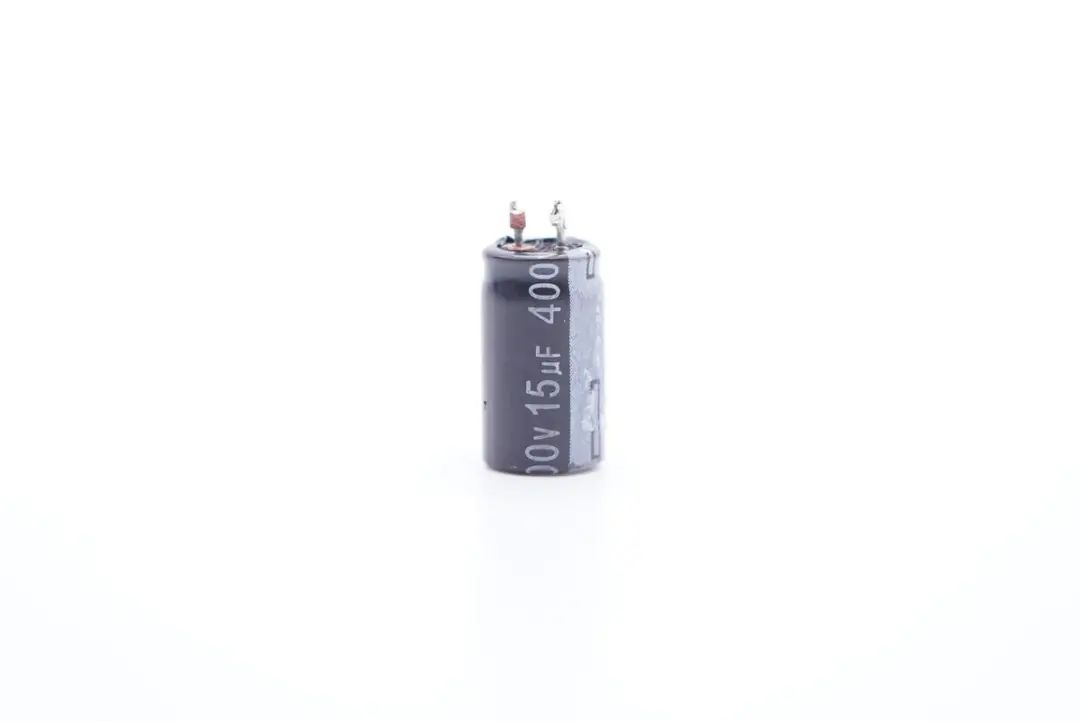

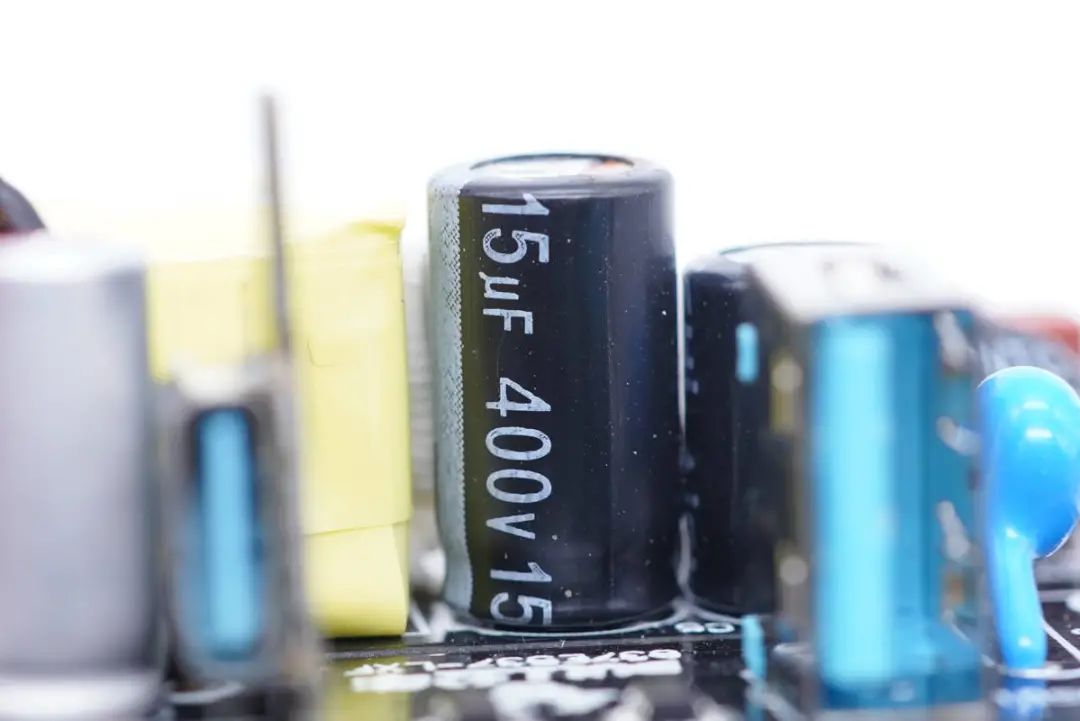

第二颗规格也是400V 15μF。

第三颗规格为400V 10μF。

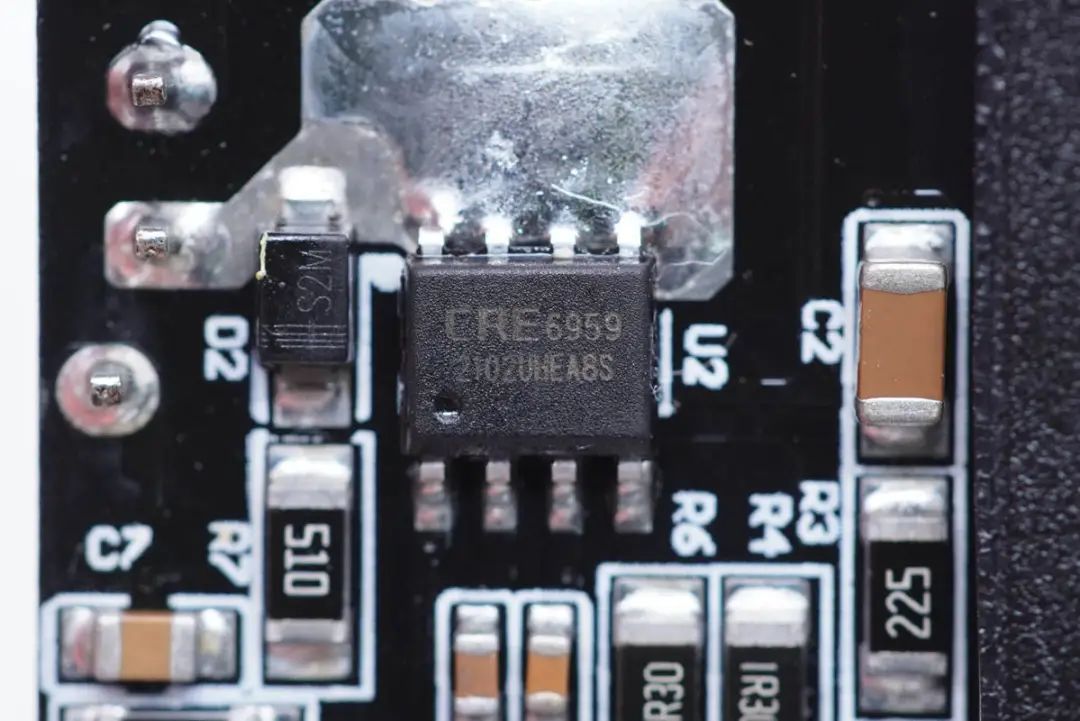

开关电源主控芯片采用康源CRE6959UHEA-S8，采用高密度、小体积设计，外围元件少，无需外接LDO，节省空间，可有效降低成本，具有恒功率输出功能，并可在无需任何散热片及宽电压条件下输出20W的额定功率。实测板端效率平均88%以上，达到六级能效标准。漏极大面积露铜加锡辅助散热，降低工作温升。

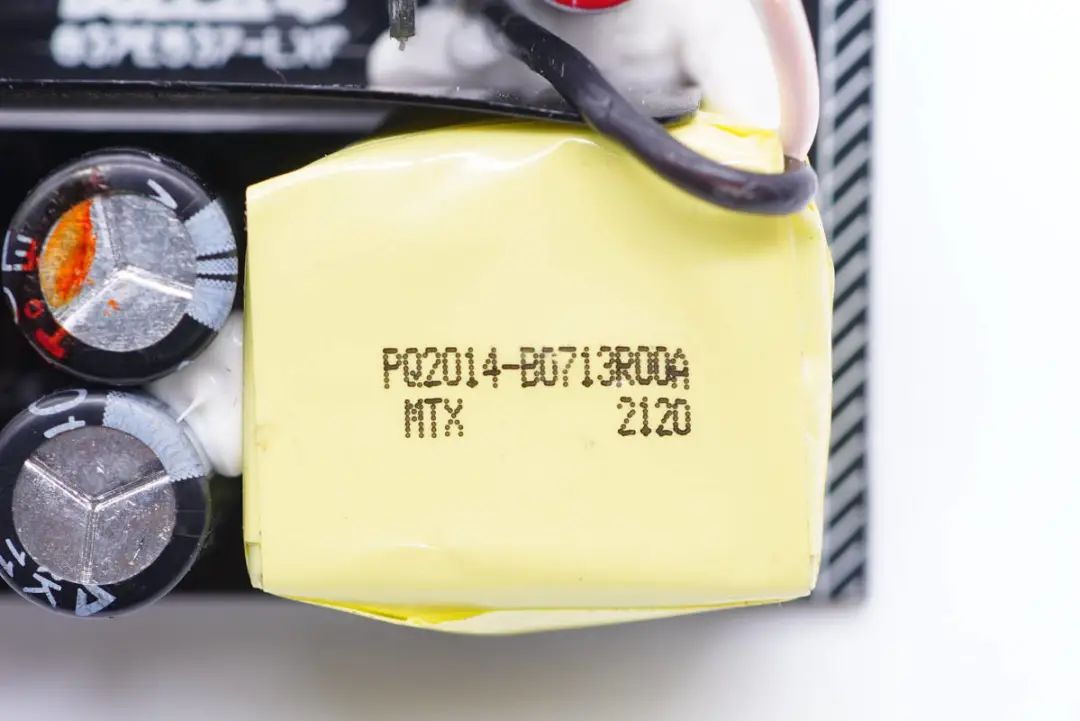

变压器特写，顶部喷码有信息。

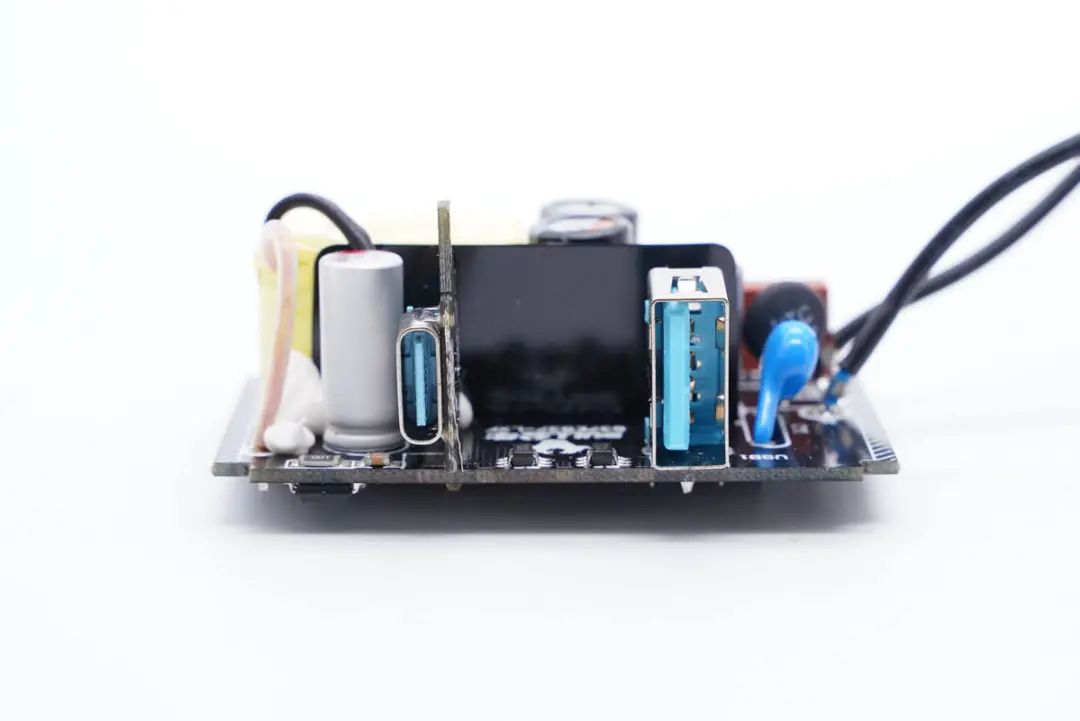

输出端一览，两侧设有固态电容和Y电容，USB-C母座焊接在小板上。

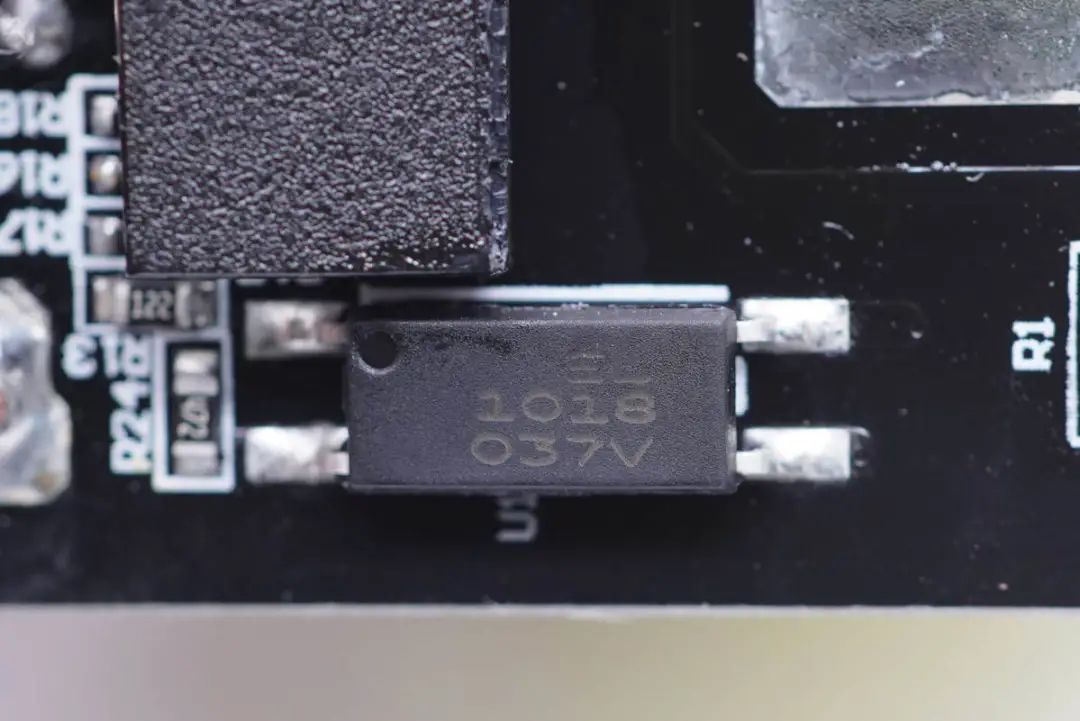

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

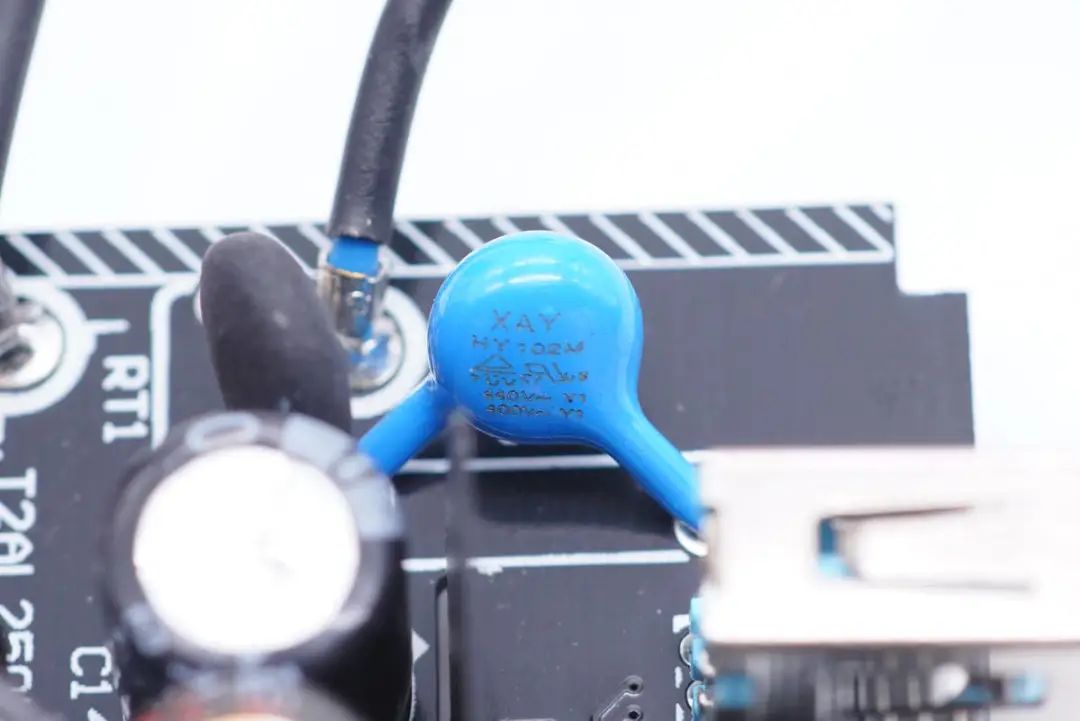

Y电容特写。

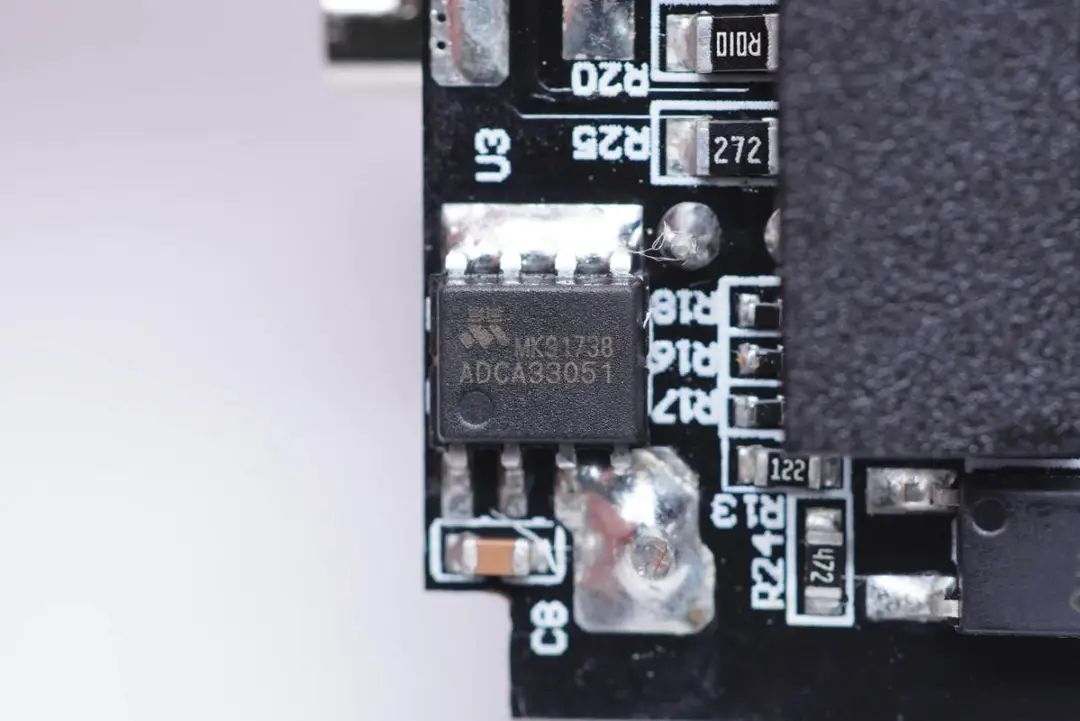

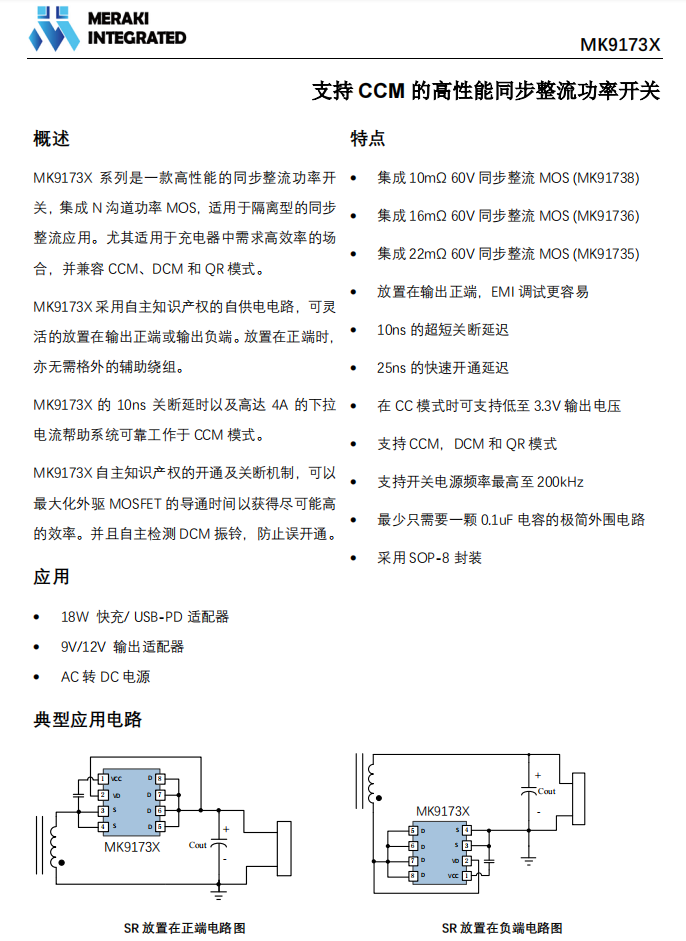

MK91738是茂睿芯的次级同步整流芯片，MK91738内置10mΩ 60V同步整流管，支持200kHz开关频率。针对18W/20W的快充PD市场，茂睿芯推出了一系列的内置60V MOSFET的高性能同步整流功率开关MK9173X。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM和QR模式。

茂睿芯MK9173X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端；放置在正端时，亦无需格外的辅助绕组；10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式，有效降低CCM电压尖峰，使得60V MOSFET可以轻松搞定12Vout应用；自主知识产权的开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率。并且自主检测DCM振铃，防止误开通。

充电头网通过拆解了解到，采用茂睿芯同步整流芯片的还有联想65W PD快充火柴盒电源、公牛65W PD快充插座、倍思QC5 100W氮化镓充电器、大麦MFI认证三合一移动电源、REMAX 20W 1A1C快充、机乐堂30W 1A1C快充、雷柏迷你20W快充、诺基亚20W PD快充、海陆通20W PD快充、大麦20W PD快充等产品采用。

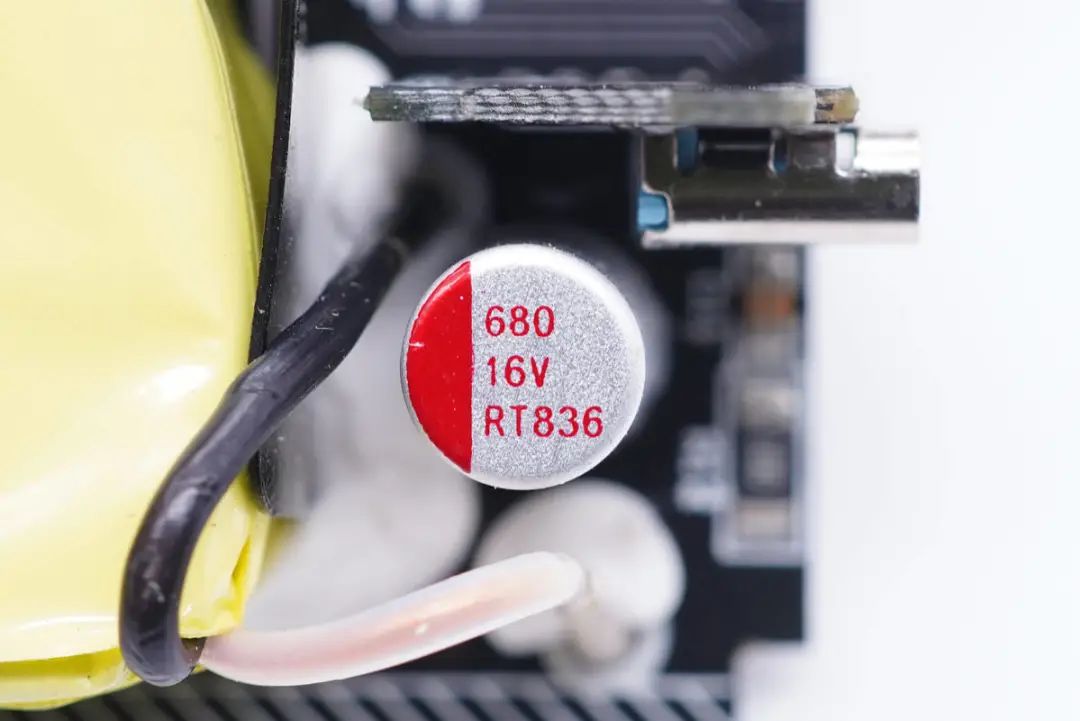

输出滤波固态电容规格为16V 680μF。

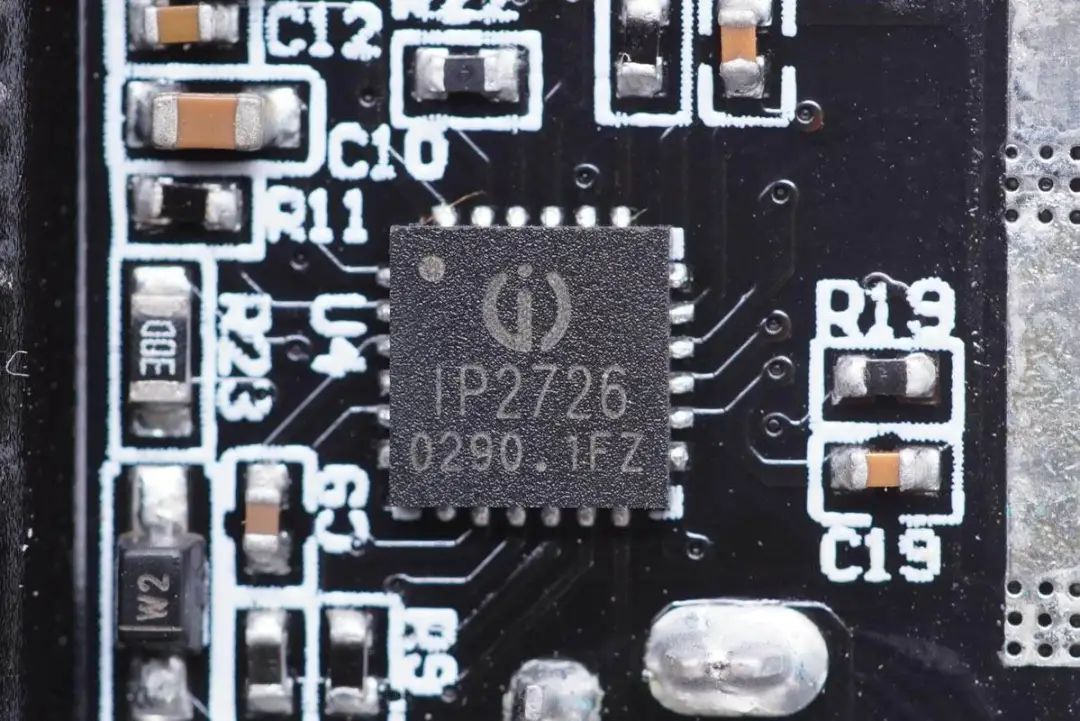

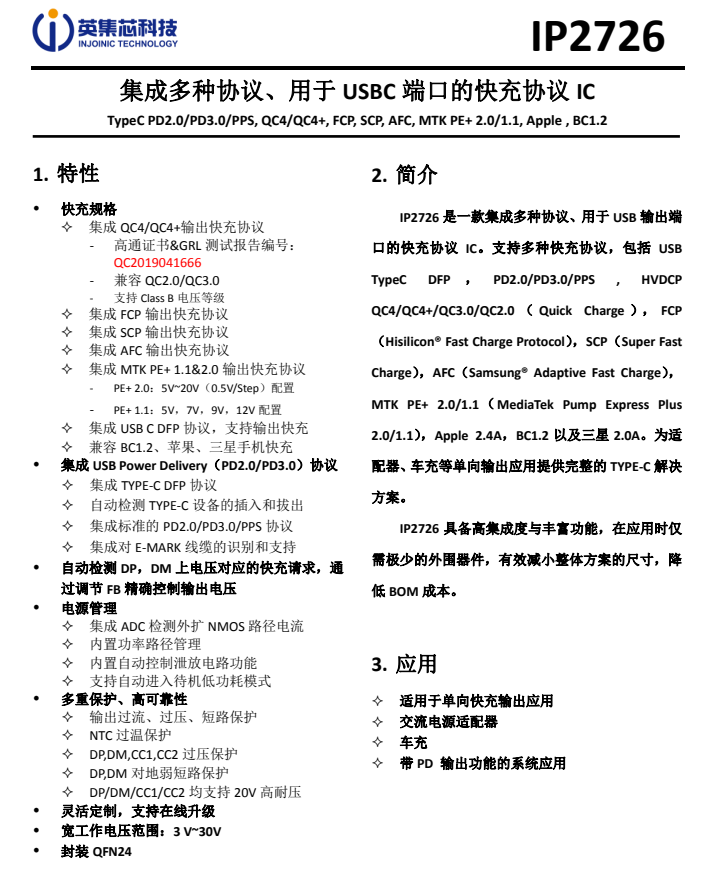

协议芯片采用英集芯IP2726，用于1A1C接口输出电压控制。IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

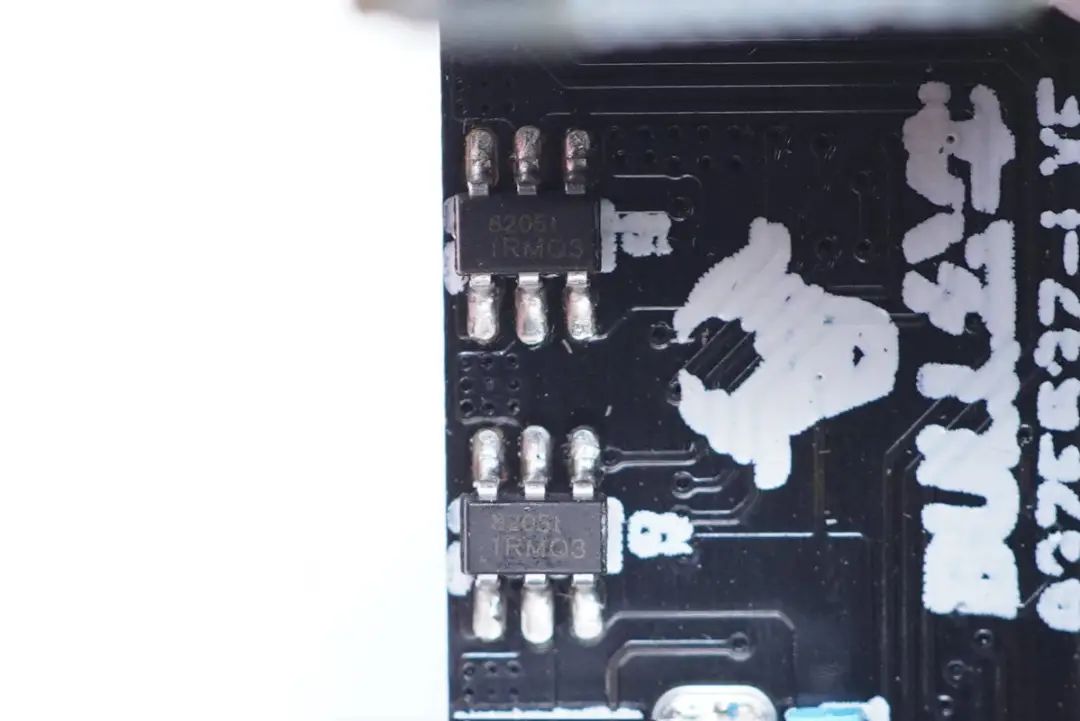

两颗8205 MOS管，分别作为1A1C接口输出VBUS开关管。

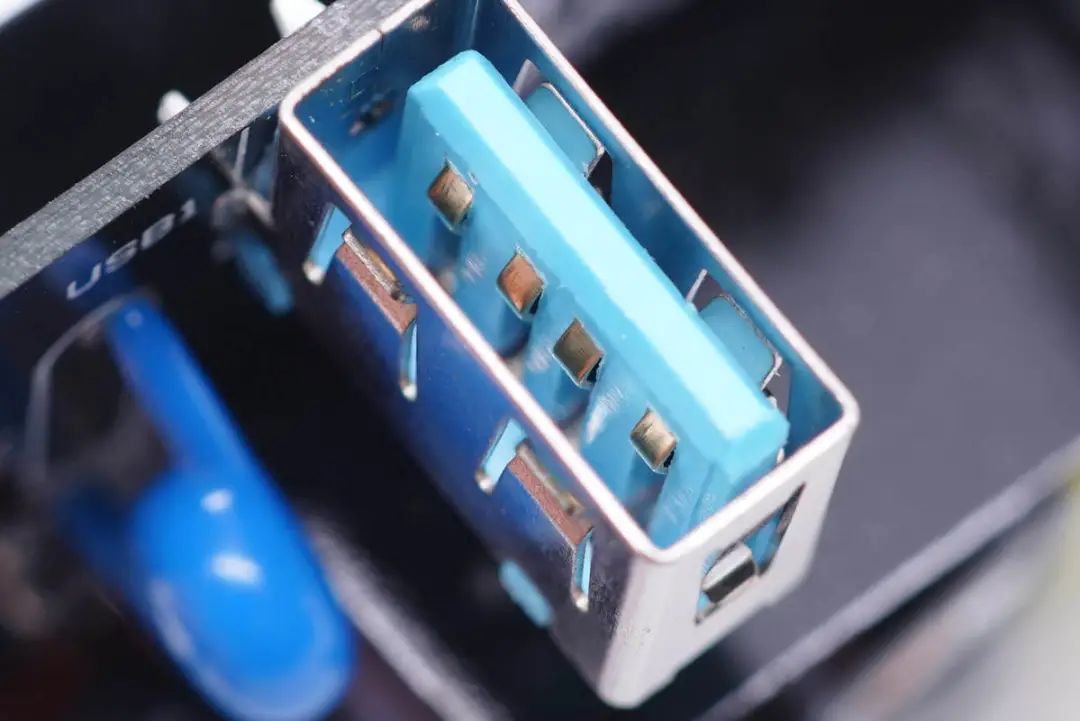

USB-A口母座特写。

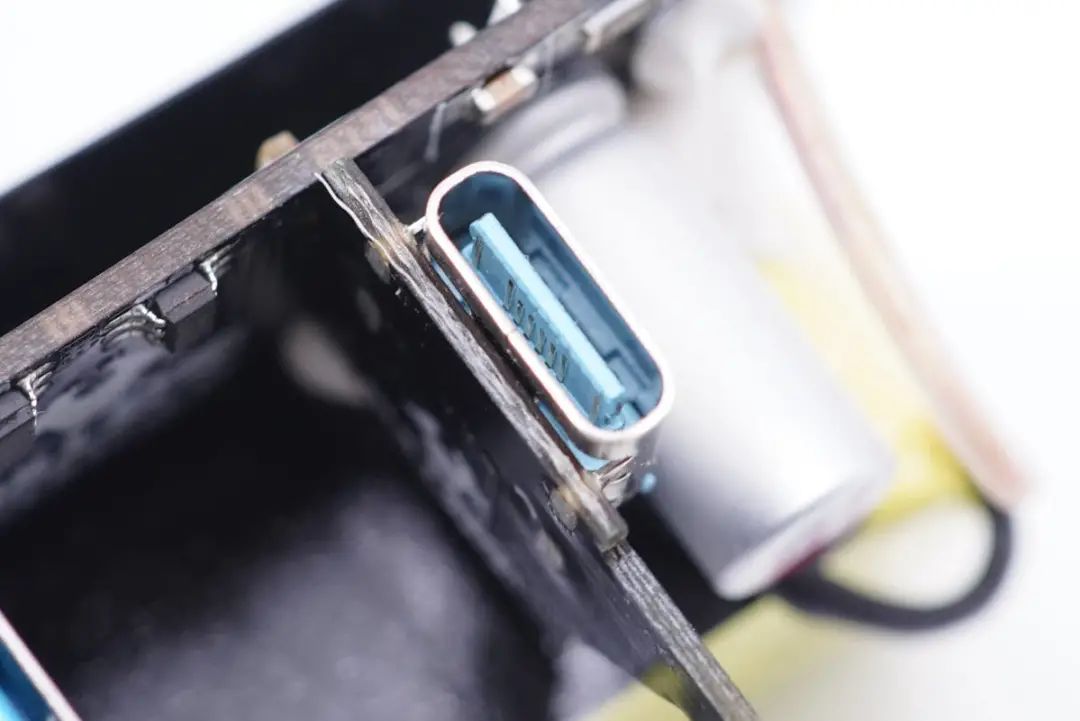

USB-C母座特写，过孔焊接。母座舌片内部夹钢片，蓝色胶芯不露铜，工艺很好。

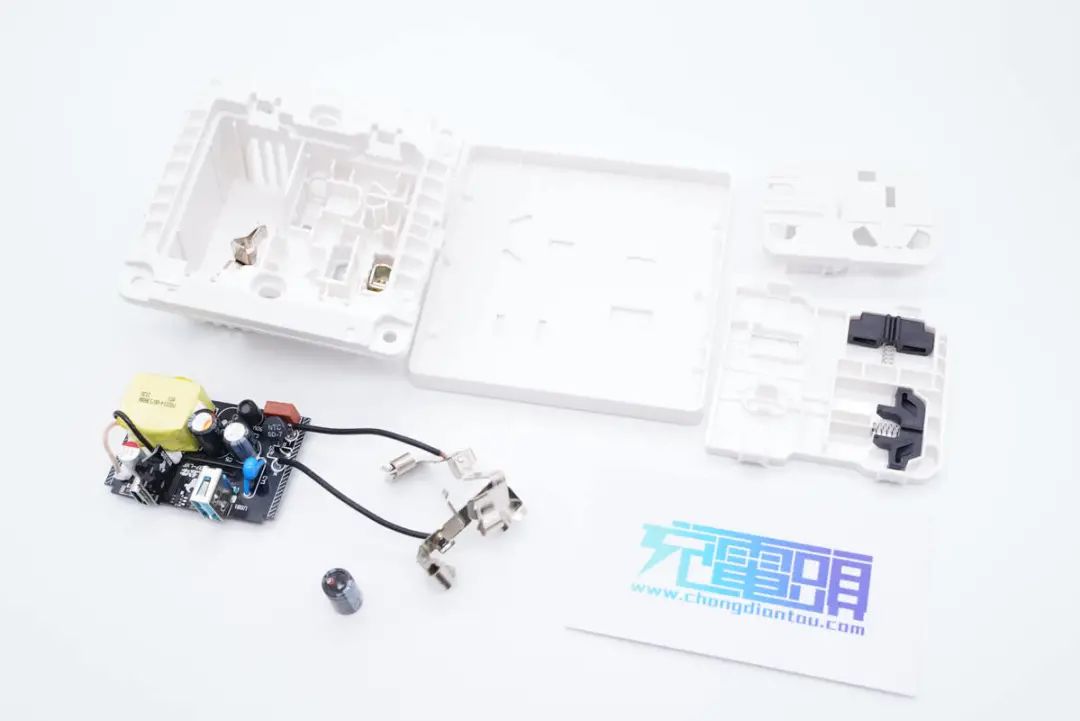

全部拆解完毕，来张全家福。

充电头网拆解总结

公牛这款20W快充墙插大小和传统的86面板一样，采用PC材质白色塑料壳，表面高光亮面设计，十分光滑。配备双脚和三脚插孔以及1A1C接口，类型全面，额定功率2500W，满足大多数设备用电需求。USB接口支持QC、AFC、FCP、PE2.0、PD3.0多个快充协议，兼容性不错。

充电头网通过拆解发现，插座机身壳层层设计，卡扣固定，拆开没多大困难，方便产线组装。充电器模块元器件布局层次分明，采用了康源CRE6959UHEA-S8主控搭配茂睿芯MK91738同步整流芯片的高集成开关电源方案，英集芯IP2726协议芯片控制两个接口输出电压，整体上看整套方案有利于充电器模块实现小型化，达到塞入有限空间的目的。此外采用艾华电容滤波，总的来说用料也不错。
