航顺HK32MCU应用笔记（一）HK32F030X系列在PH测量笔的应用

PH测试笔目前市场良莠不齐, 日前笔者采用航顺芯片技术研发有限公司推出的高性能低成本的HK32F030F4P6应用在PH测量笔方案上，效果不错，测量数据一致性比市面普遍采用8位单片机的好多了。

本案应用到HK32F030的其中以下几个主要特性：

• 最高主频72MHZ.

• 12位的SAR ADC转换器.

• DMA控制器.

• 定点数除法运算.

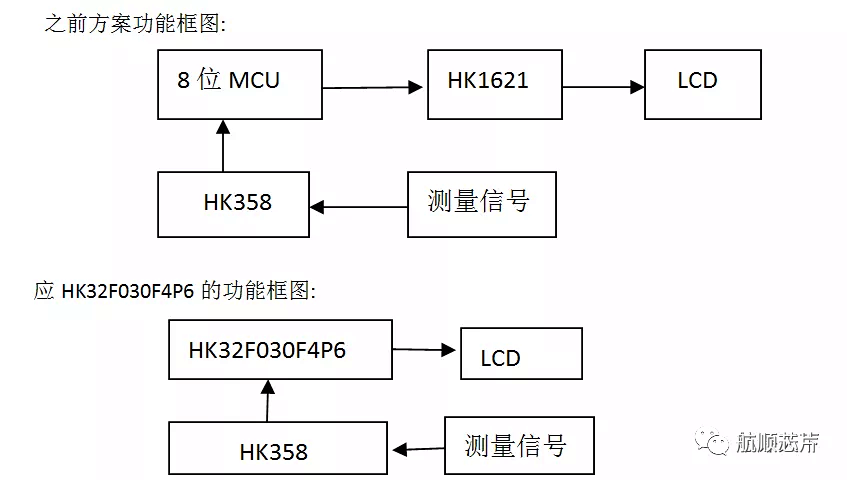

HK32F030F4P6采用M0的核，因为该芯片可以运行到最高主频72MHZ. 这样可以利用主频快的特点, 应用IO模拟显示驱动LCD，省去了LCD驱动芯片HK1621，节省了成本。而且因为HK32F030是具有真正12位ADC。这样对采样信号的精度提高了，使得测量数据的一致性比之前的普通8位机方案提高了很多。还有因为HK32F030的ADC功能可以利用采样ADC_IN17的数值，并结合Vrefint_CAL寄存器的数值可以计算实时的VDD的电压数值。同时结合DMA功能，可以在采样测量信号的ADC数据传送到指定RAM中用于计算PH值。这样不影响用IO模拟显示的实时性，也保证了采样ADC转换的实时性进一步保证了测量数据的一致性。
